Re: Моя узкоколейка

Повідомлення justin »

Ещё немного разных ТУ7 украинских ДЖД:

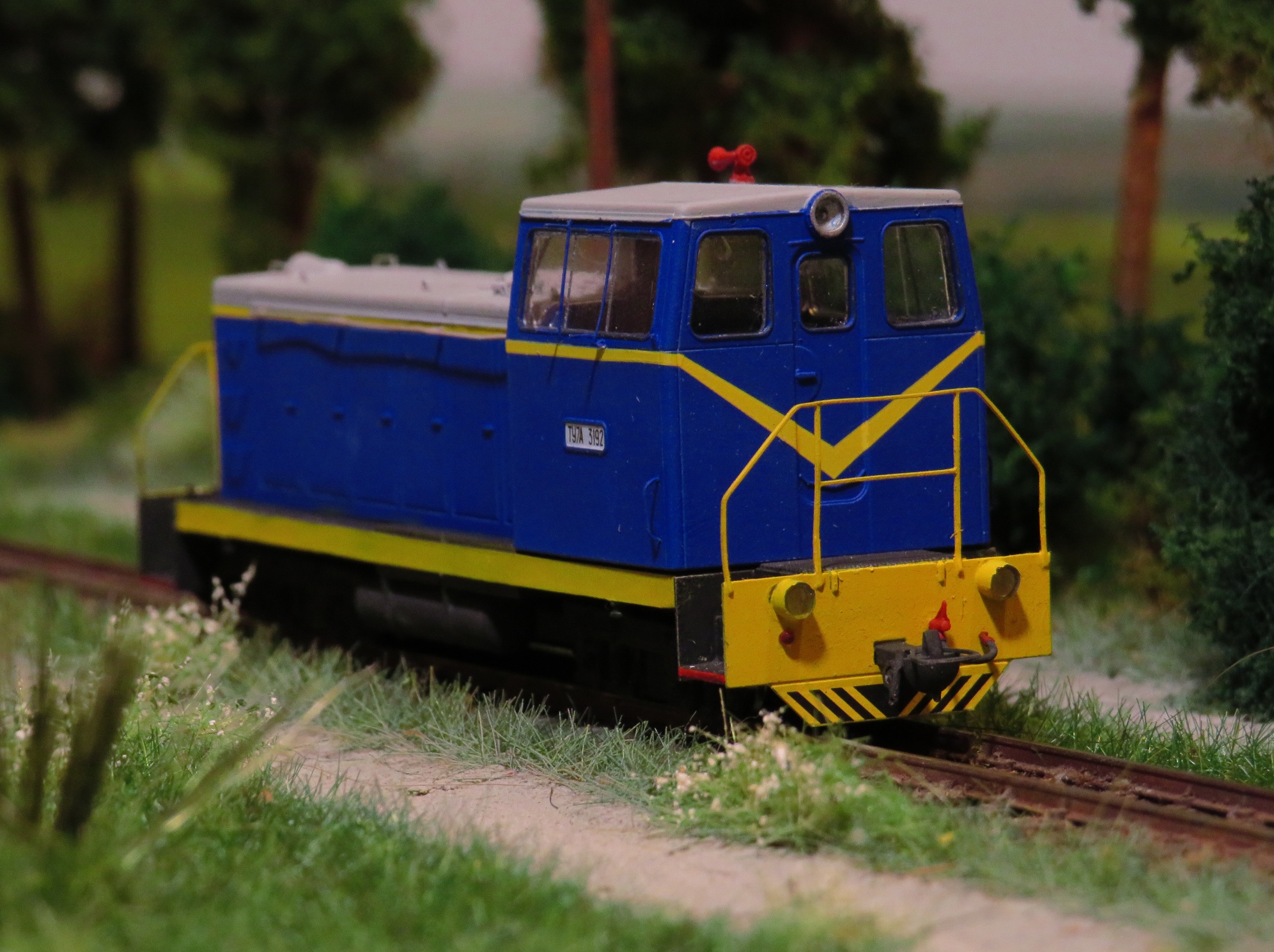

ТУ7А-3192 Киевской ДЖД в окраске 2000-х годов (до 2019):

ТУ7А-3197 Киевской ДЖД в современной окраске:
И ТУ7-2734 несуществующей ныне Макеевской ДЖД:
justin
Повідомлень: 177
З нами з: 06 жовтня 2015, 13:10
Имя: Сергей
Звідки: Варшава
Мой типоразмер: TT и немного H0e.
Has thanked: 534 times
Been thanked: 1403 times
Контактна інформація:

Re: Моя узкоколейка

Повідомлення justin »

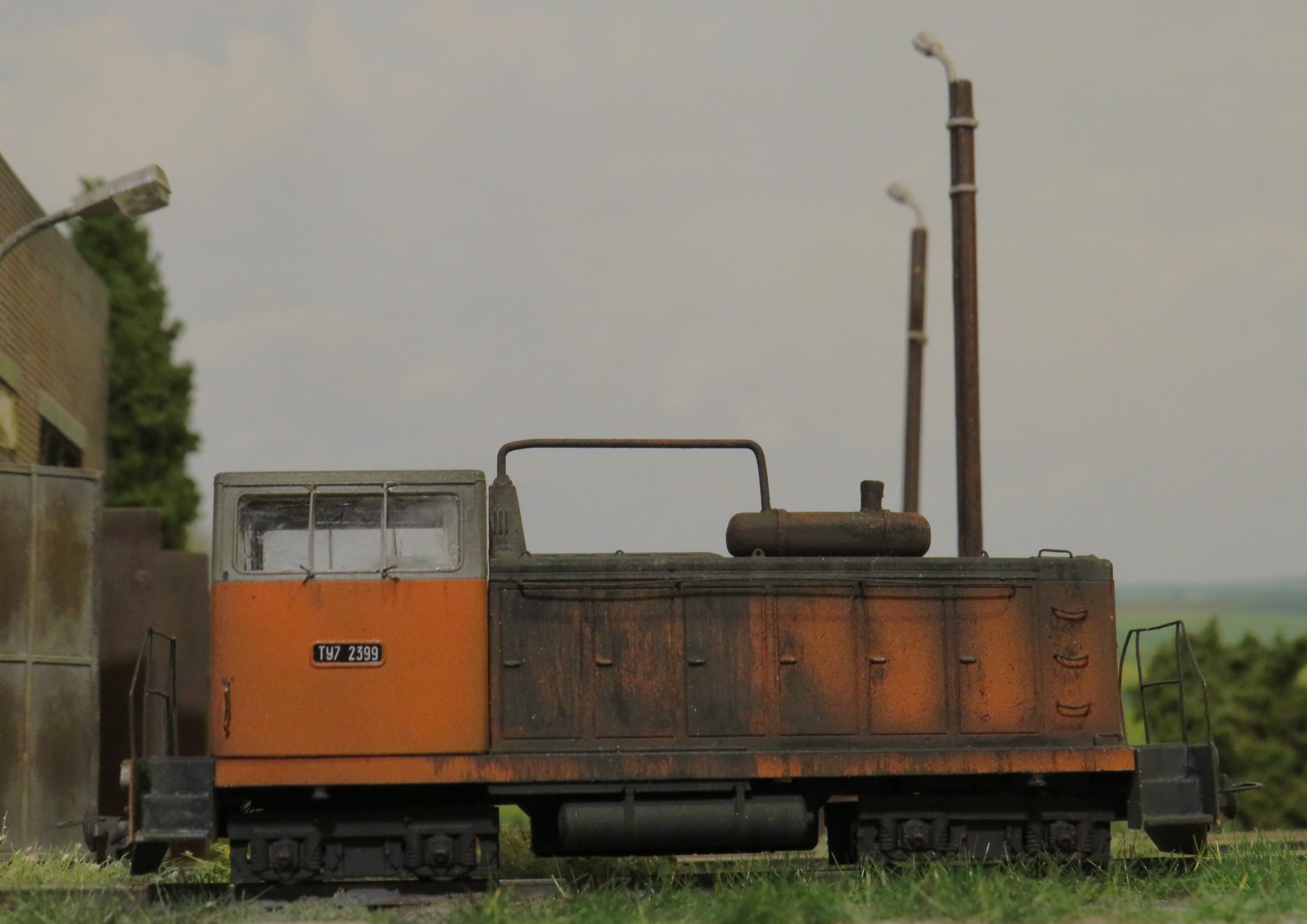

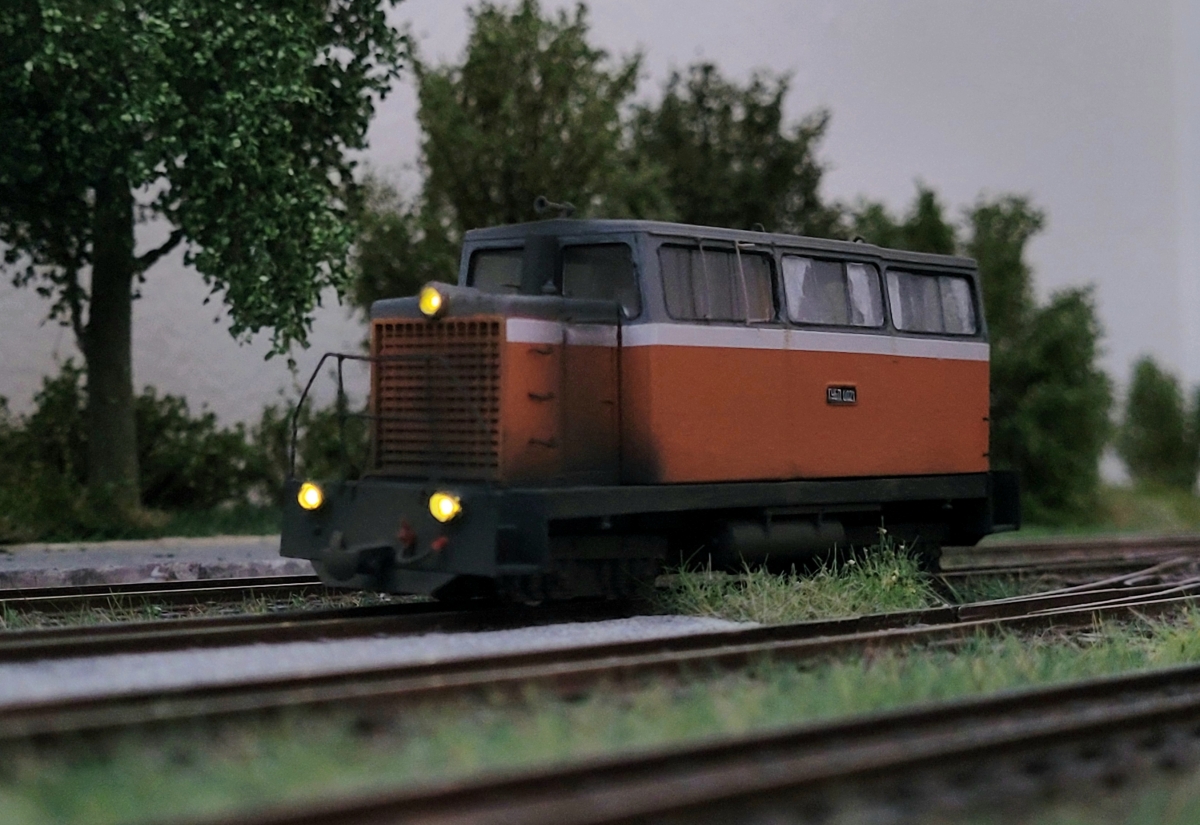

Ещё один, "более продвинутый" ТУ7: типичный локомотив типичной узкоколейки, оборудован самодельно-колхозным искрогасителем.

Модификация кита от RTM.

В этой модели я попробовал сделать свет и это мне даже удалось.
Буферные фонари были высверлены ручной дрелью с обратной стороны и в них вставлены SMD-светодиоды.

Чтобы не просвечивали кузов в местах установки прожекторов и буферные с обратной стороны, перед окончательной окраской я задул соответствующие места серебрянкой (Tamiya). Серебрянка в плане "светоизоляции", по моему опыту, показывает себя лучше чёрной краски. Tamiya-вская при этом обладает достаточно мелкой зернистостью.

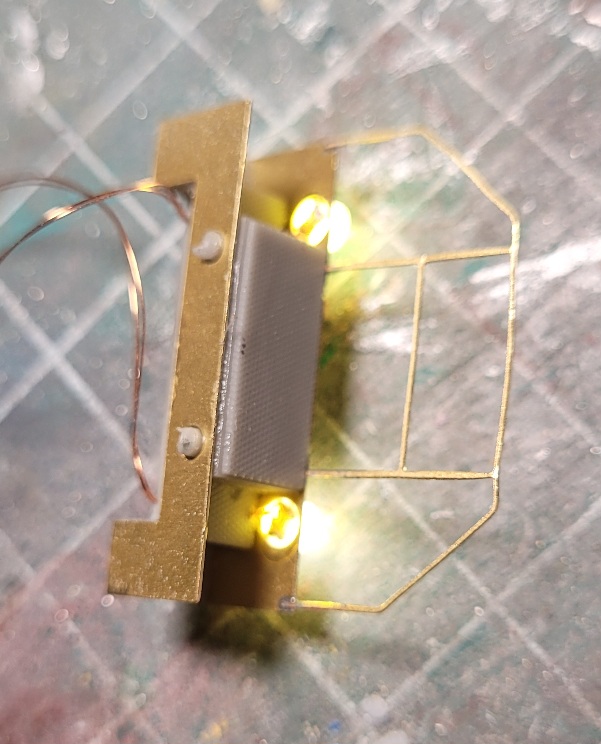

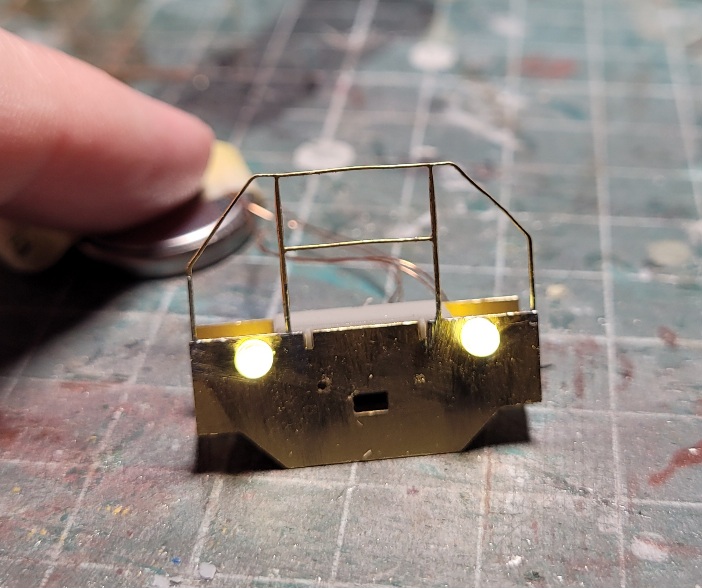

Площадки при сборке выглядели так:

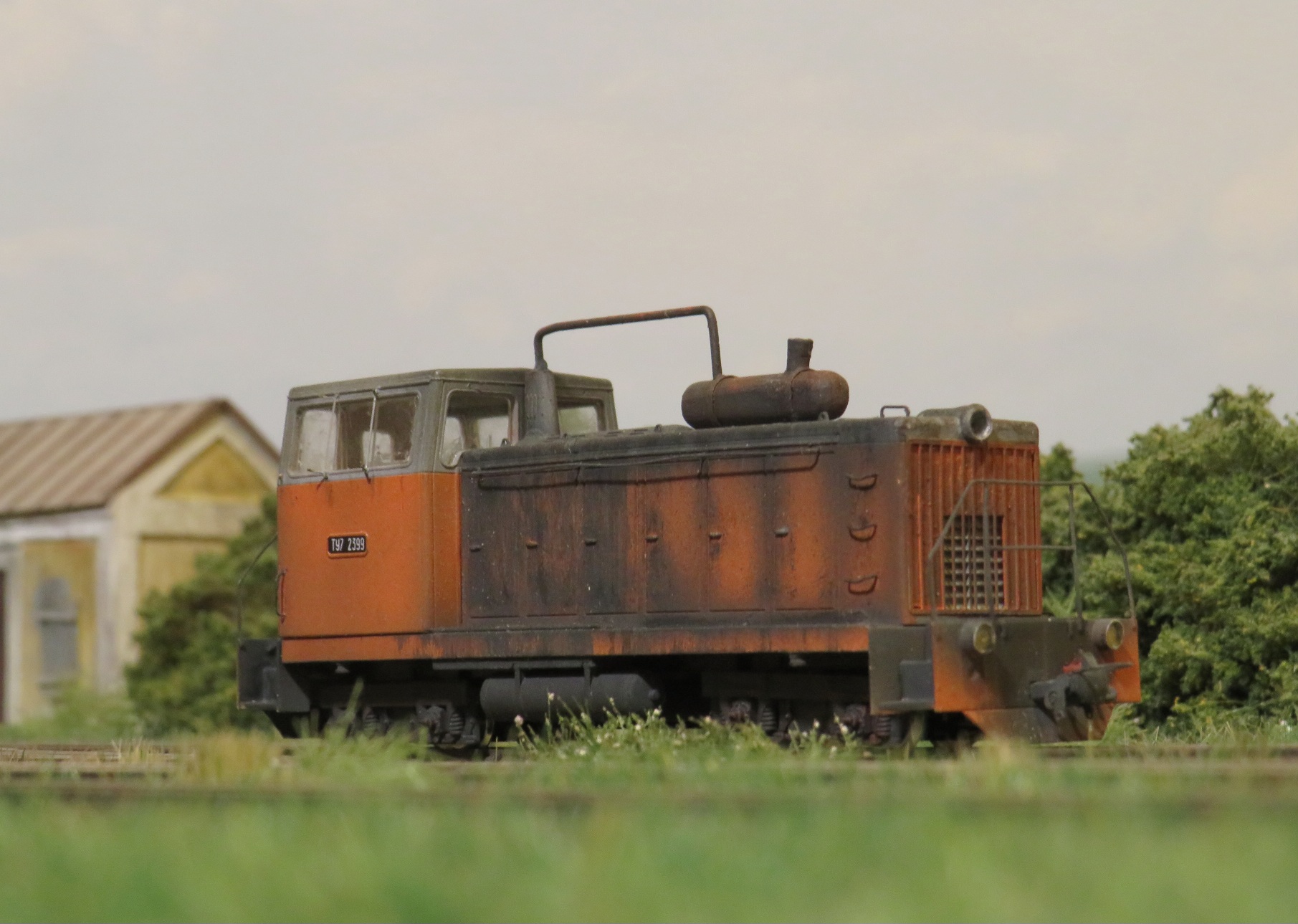

Естественно, правильный узкоколейный локомотив нужно правильно состарить.


Получилось вот так:

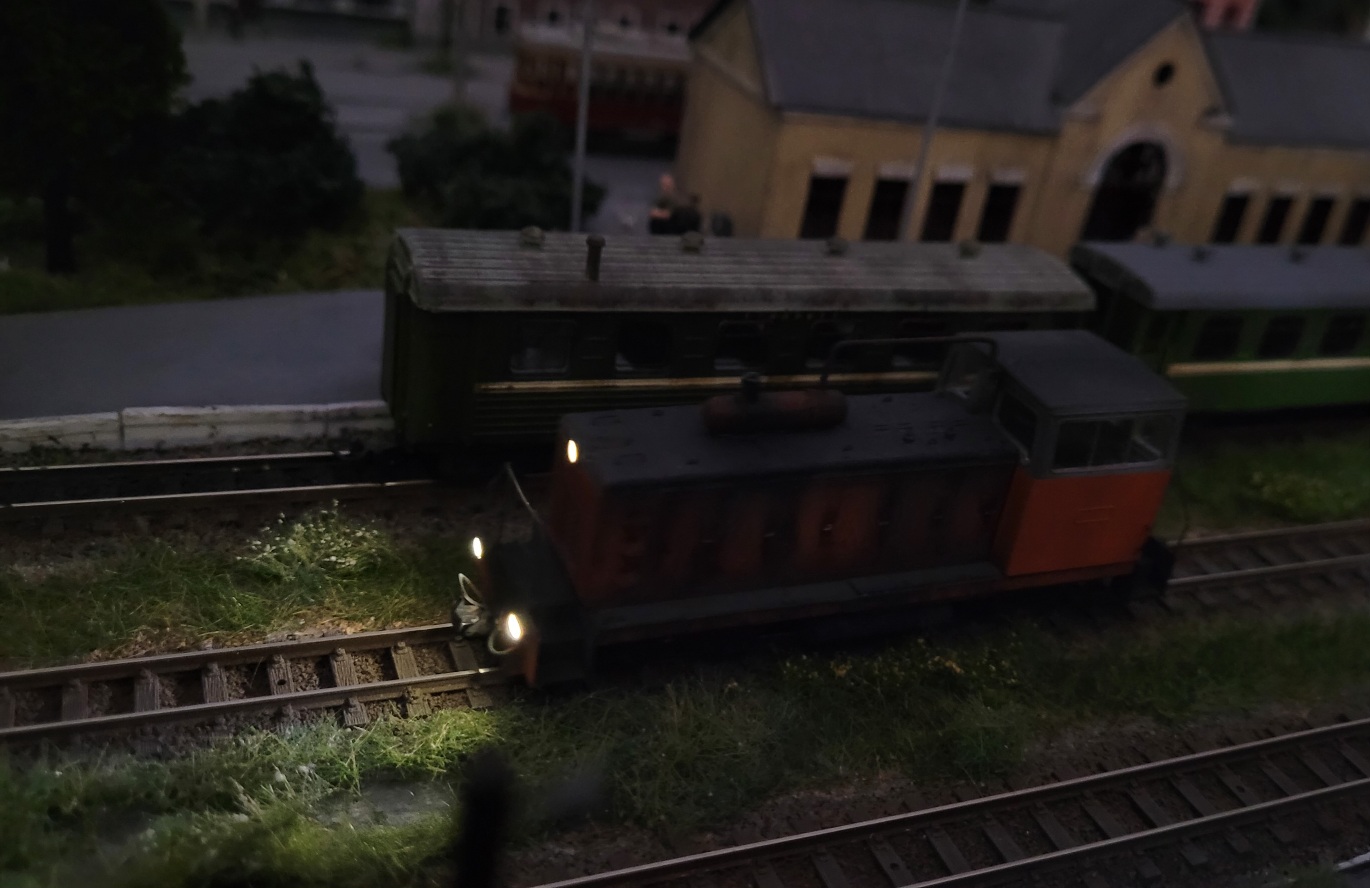

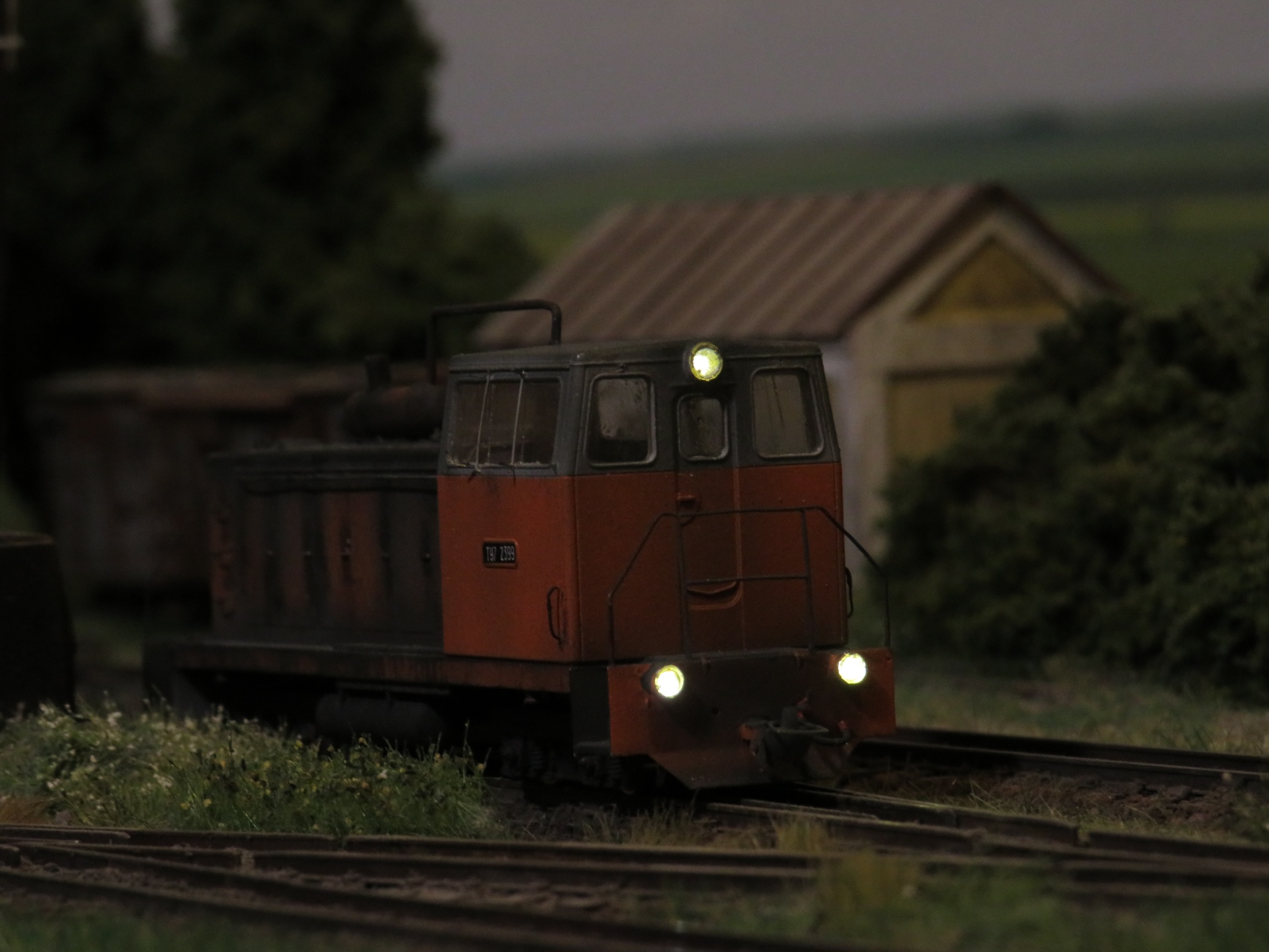

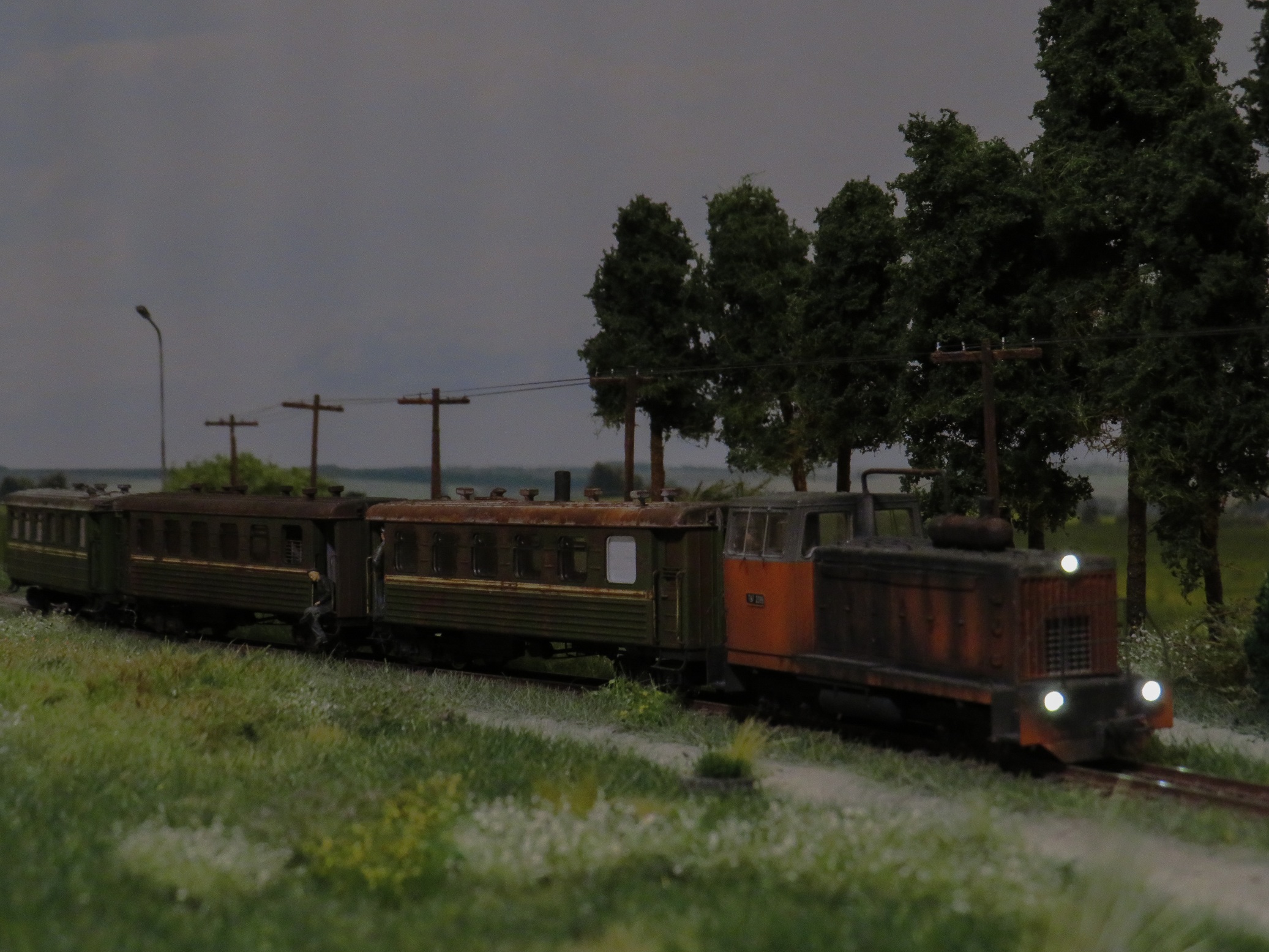

Локомотив в работе:
justin
Повідомлень: 177
З нами з: 06 жовтня 2015, 13:10
Имя: Сергей
Звідки: Варшава
Мой типоразмер: TT и немного H0e.
Has thanked: 534 times
Been thanked: 1403 times
Контактна інформація:

Re: Моя узкоколейка

Повідомлення justin »

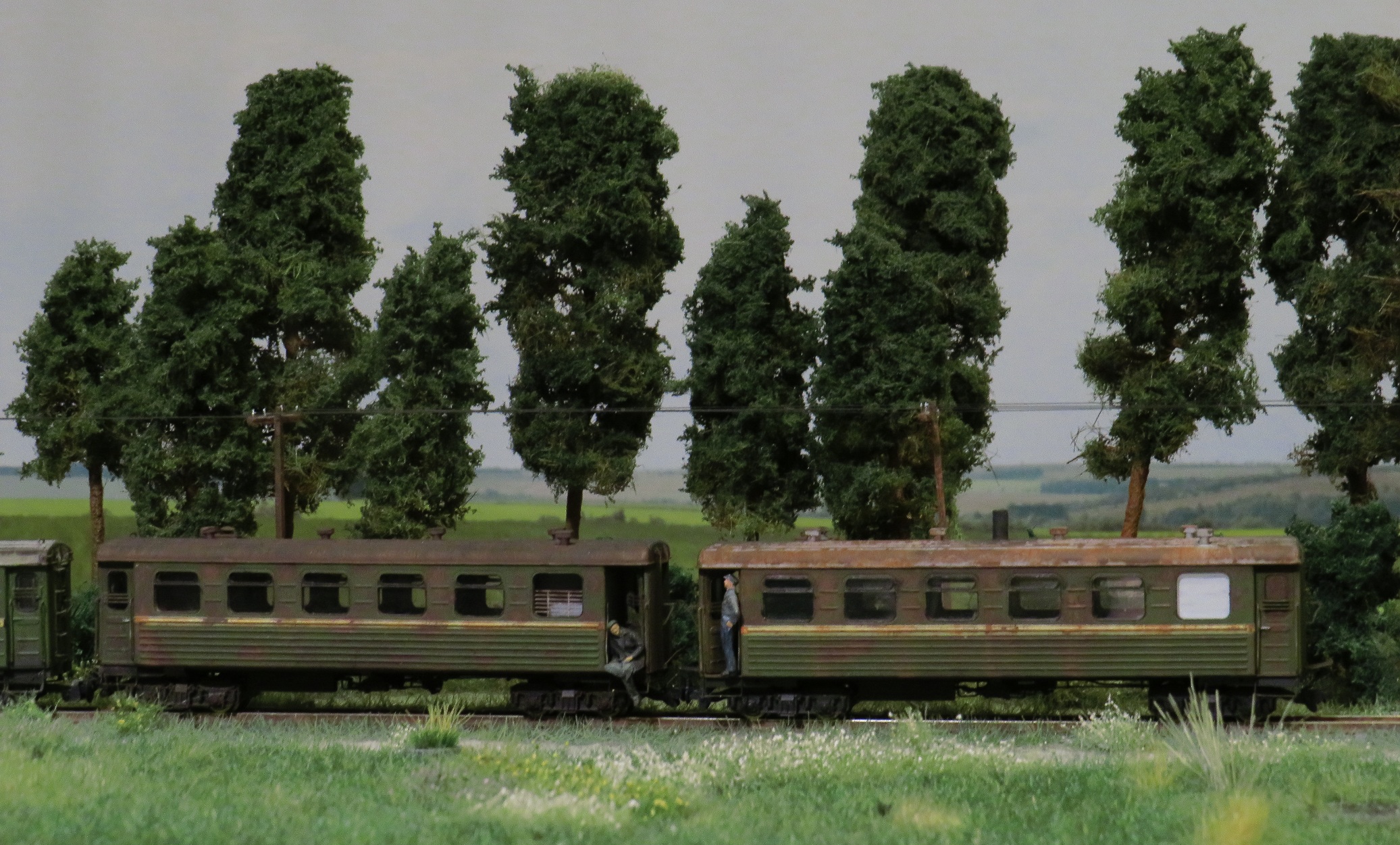

К правильному ТУ7 нужны правильные вагоны.

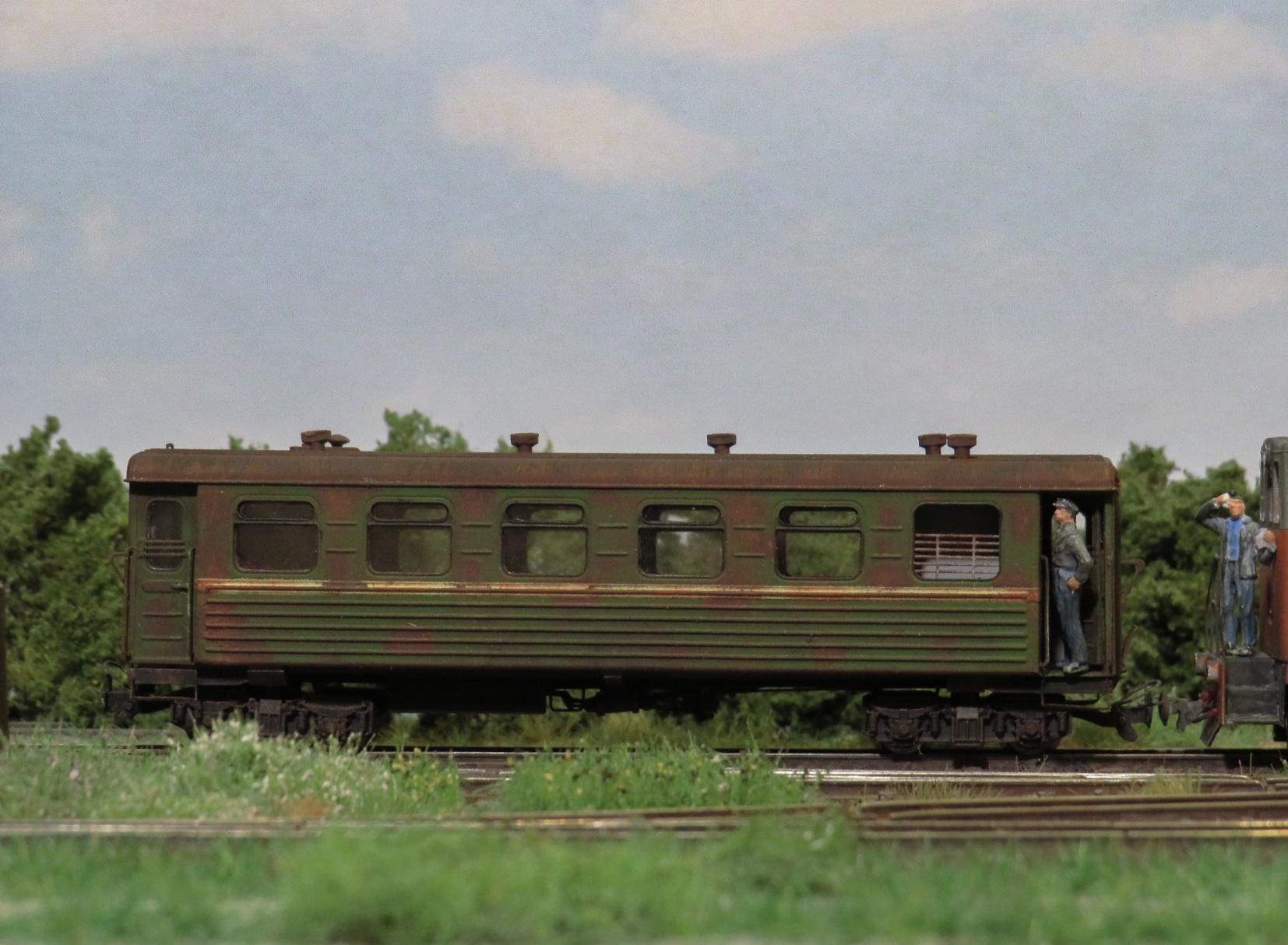

Собрал еще 2 вагона из китов от Минилэнда. Внёс модификации - открытые двери, забитые окна и одно окно без стекла. И, конечно, состарил.

В двери теперь можно вставлять фигурки, что здорово оживляет вагоны.

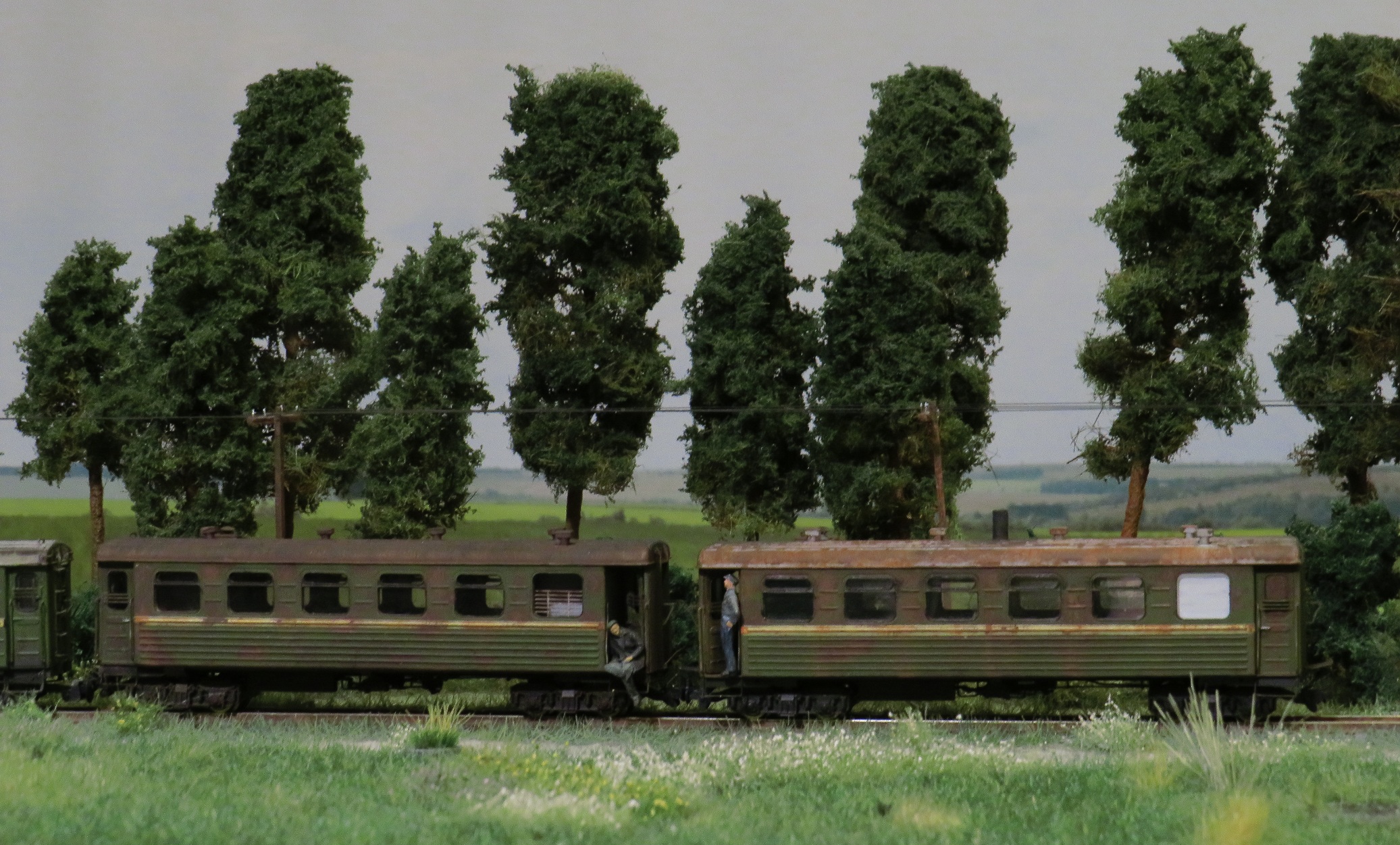

Получился типичный узкоколейный поезд:

Аватар користувача
Leonid Popov
Повідомлень: 1053
З нами з: 21 червня 2018, 16:06
Имя: Leonid
Звідки: Одеса
Мой типоразмер: HO
Has thanked: 990 times
Been thanked: 1791 times

Re: Моя узкоколейка

Повідомлення Leonid Popov »

Превосходно!!!
Коли на фото масштабну модель плутають зі справжньою - це рівень.
Uragan
Повідомлень: 311
З нами з: 25 жовтня 2015, 20:16
Имя: Николай
Звідки: Луганск Украина
Мой типоразмер: H0
Has thanked: 540 times
Been thanked: 311 times

Re: Моя узкоколейка

Повідомлення Uragan »

Хорошая работа, плохо, что реализм угнетающий, но это другая тема
yuriibosov
Повідомлень: 5
З нами з: 18 квітня 2024, 19:07
Имя: Yurii
Звідки: Dnipro
Мой типоразмер: h0
Been thanked: 1 time

Re: Моя узкоколейка

Повідомлення yuriibosov »

автор, спасибо за пост, приятно смотреть на такую работу!
тут все прекрасно: и как состав сделан, и как природа!
Аватар користувача
Leonid Popov
Повідомлень: 1053
З нами з: 21 червня 2018, 16:06
Имя: Leonid
Звідки: Одеса
Мой типоразмер: HO
Has thanked: 990 times
Been thanked: 1791 times

Re: Моя узкоколейка

Повідомлення Leonid Popov »

yuriibosov писав: ↑
08 травня 2024, 13:45
автор, спасибо за пост, приятно смотреть на такую работу!
тут все прекрасно: и как состав сделан, и как природа!
Это человек, на работы которого я равняюсь, когда своё ковыряю.
Коли на фото масштабну модель плутають зі справжньою - це рівень.
justin
Повідомлень: 177
З нами з: 06 жовтня 2015, 13:10
Имя: Сергей
Звідки: Варшава
Мой типоразмер: TT и немного H0e.
Has thanked: 534 times
Been thanked: 1403 times
Контактна інформація:

Re: Моя узкоколейка

Повідомлення justin »

Что можно сделать из вагонов ПВ40

Вагоны ПВ40 - самые массовые пассажирские вагоны на отечественных узкоколейках. Не удивительно, что на их базе появилось немало деповских переделок самого разного назначения. Кроме того, Демиховский завод выпускал свои модификации этих вагонов - я уже показывал в этой теме модель вагона-столовой ВС-1.

На базе кита ПВ40 от miniland.ua получилось сделать несколько конверсий.

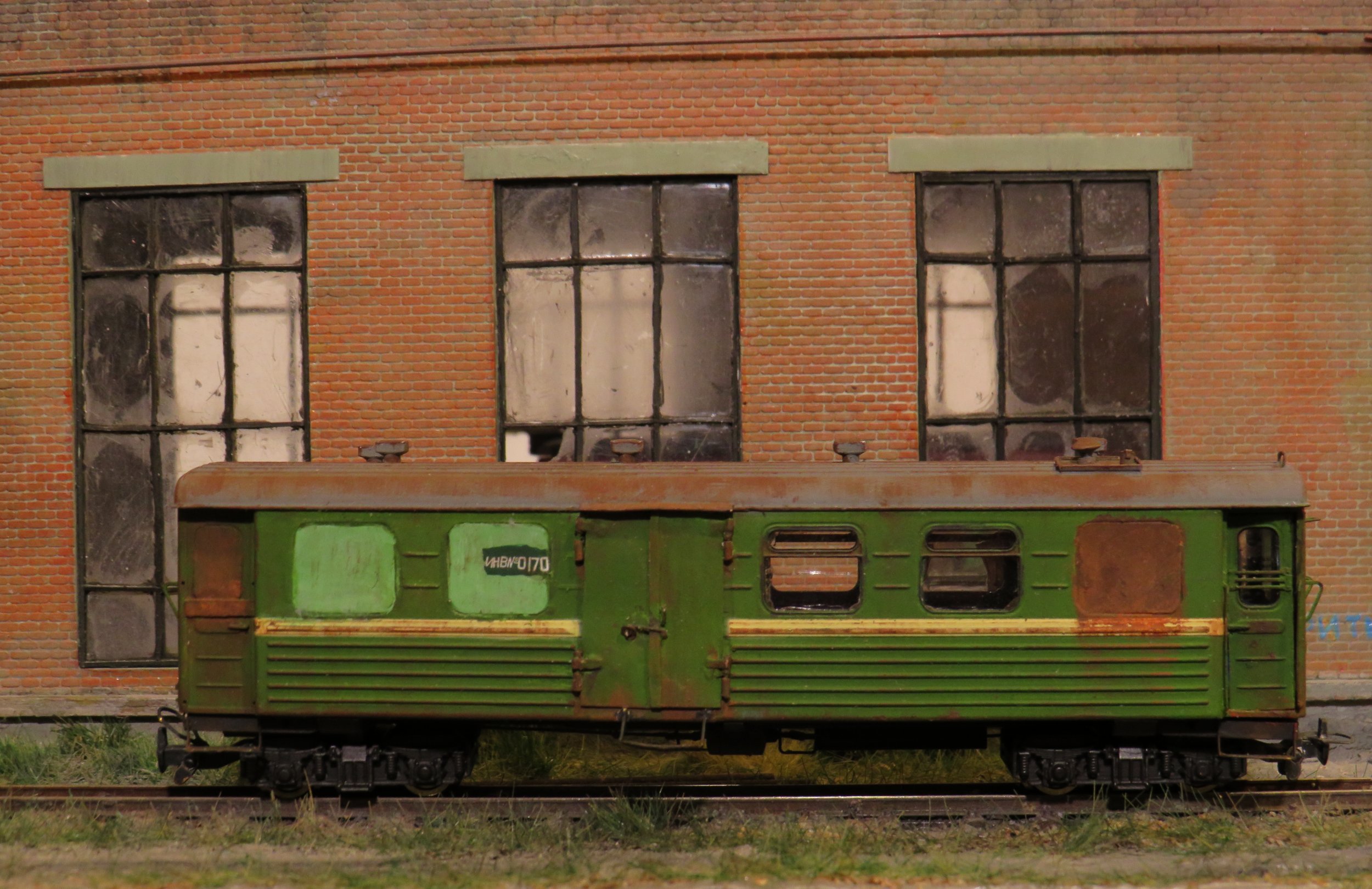

1. Вагон-мастерская

В вагоне заглушена часть окон, сделаны открывающиеся двухстворчатые двери. В салоне установлен верстак, если присмотреться - на верстаке можно увидеть бутылку.

Тут небольшой видеообзор вагона на Youtube

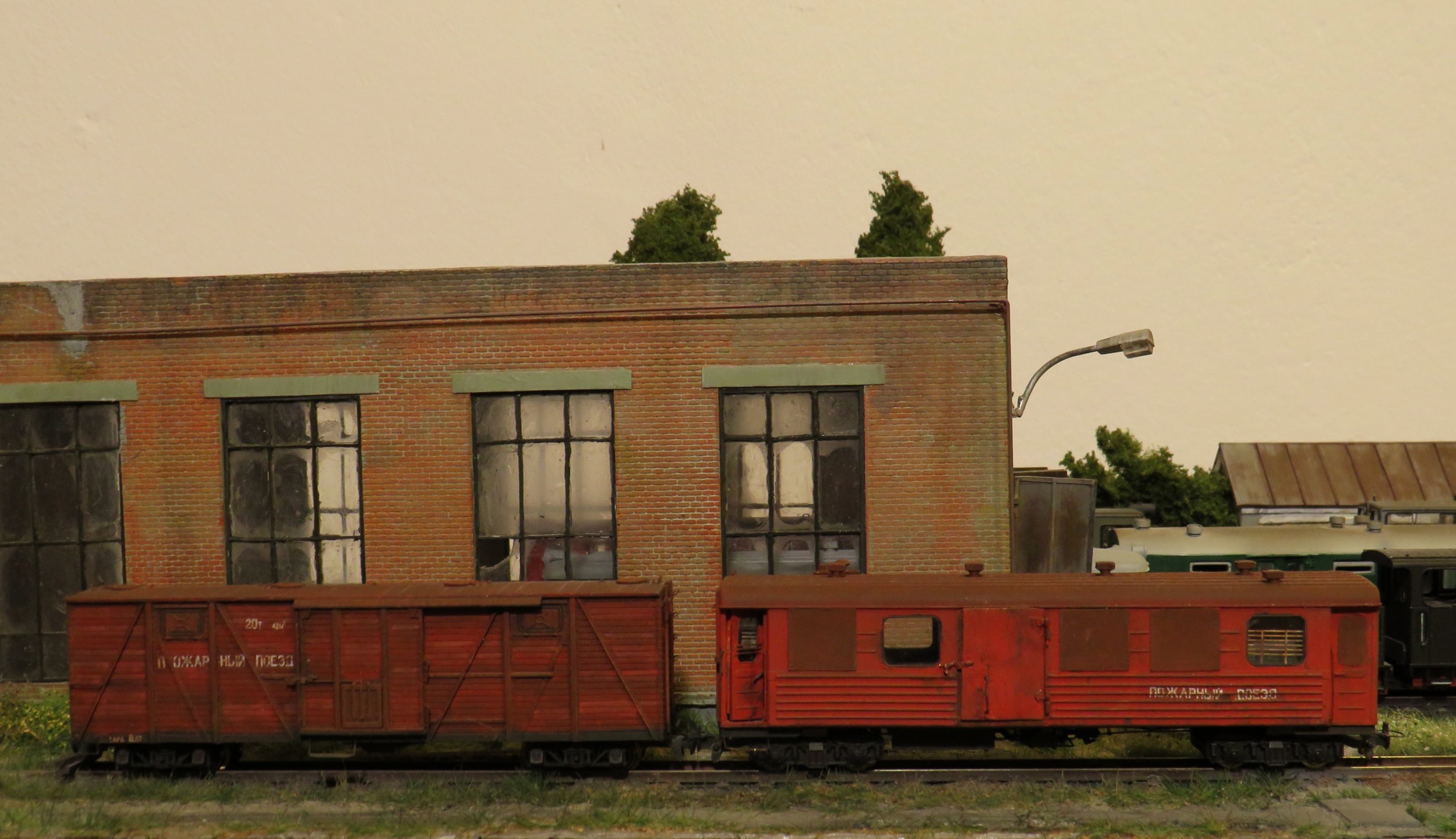

Этот вагон - часть "рабочего поезда", состоящего ещё из крытого вагона-склада (собран из кита RTM) и бригадного вагона ПВ40. Бригадник ничем особенным не выделяется - обычный ПВ40 с ликвидированными туалетом и котловым отделением.

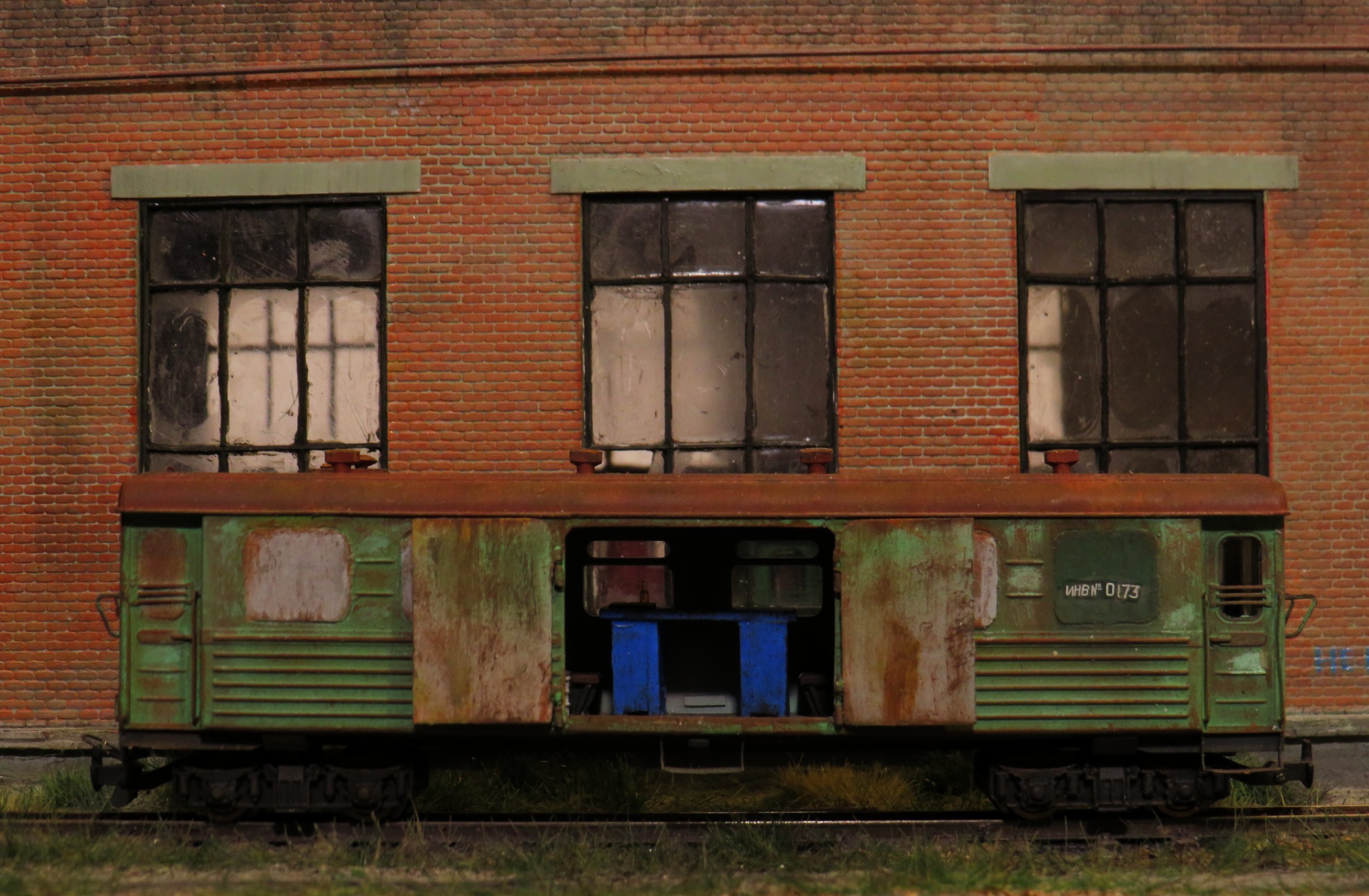

2. Вагон-насосная станция пожарного поезда.

В вагоне сделана открывающаяся дверь в тамбур и прорезана дверь в "салон":
С другой стороны висят пожарные шланги:
Этот вагон - часть будущего пожарного поезда, который пока что включает еще только крытый вагон ДМЗ. Есть шанс, что в этом году будут выпущены цистерны - тогда пожарный поезд будет завершён.
На этот вагон тоже есть видеообзор.

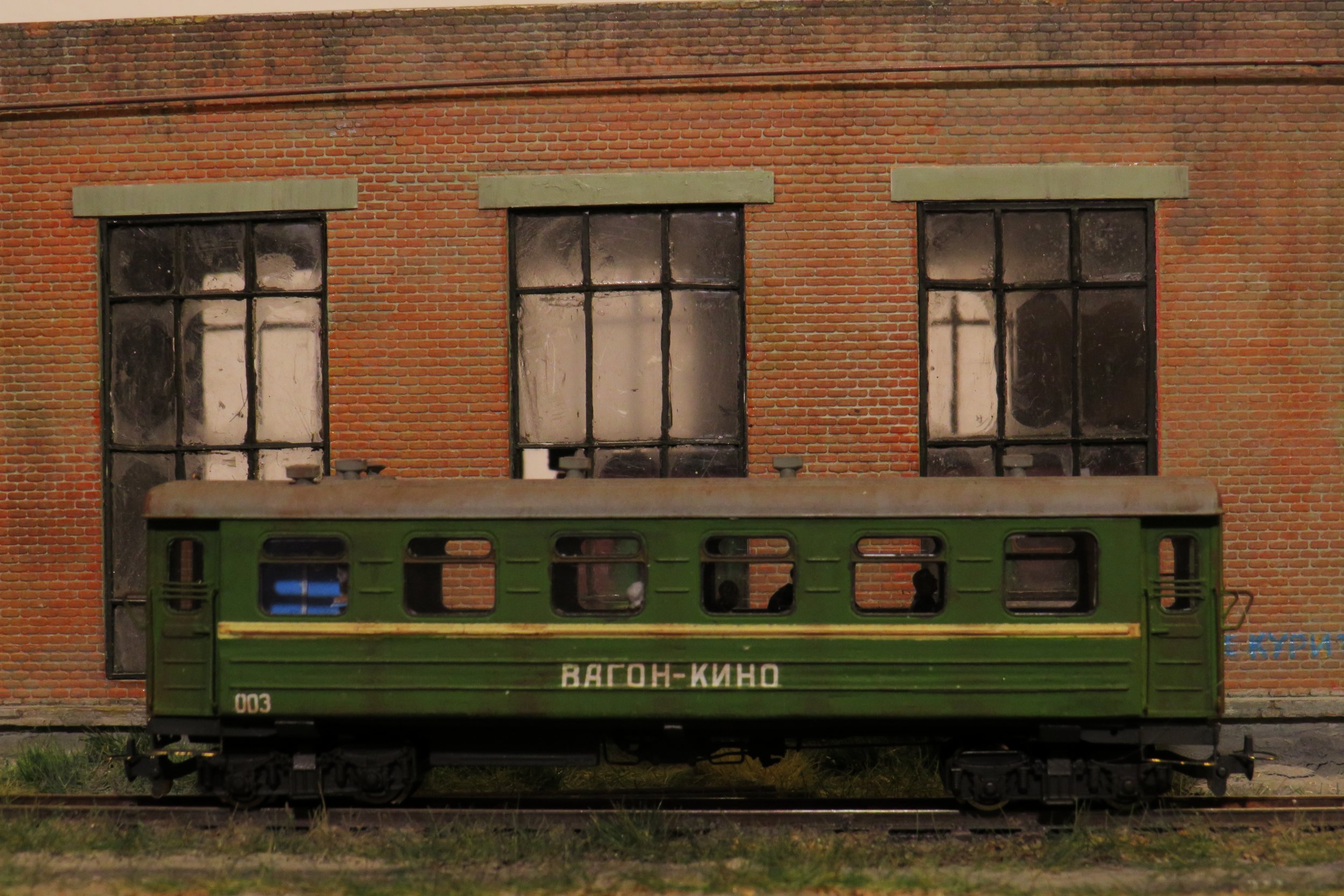

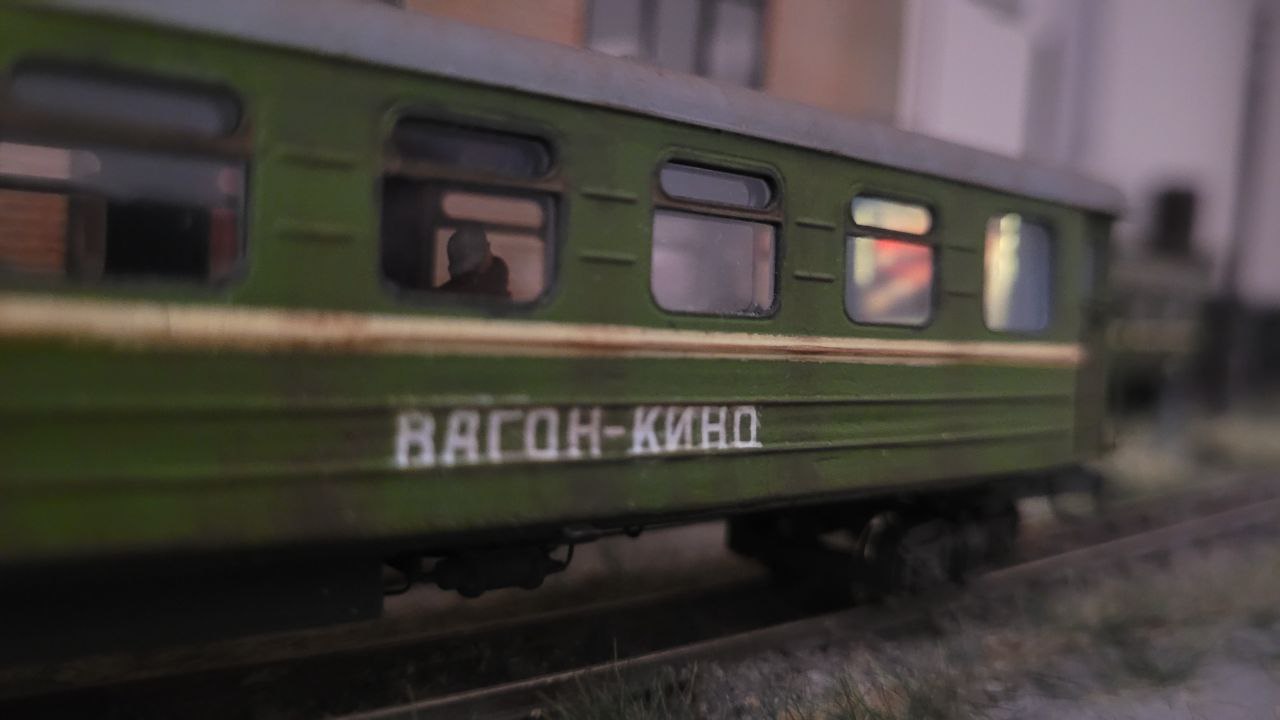

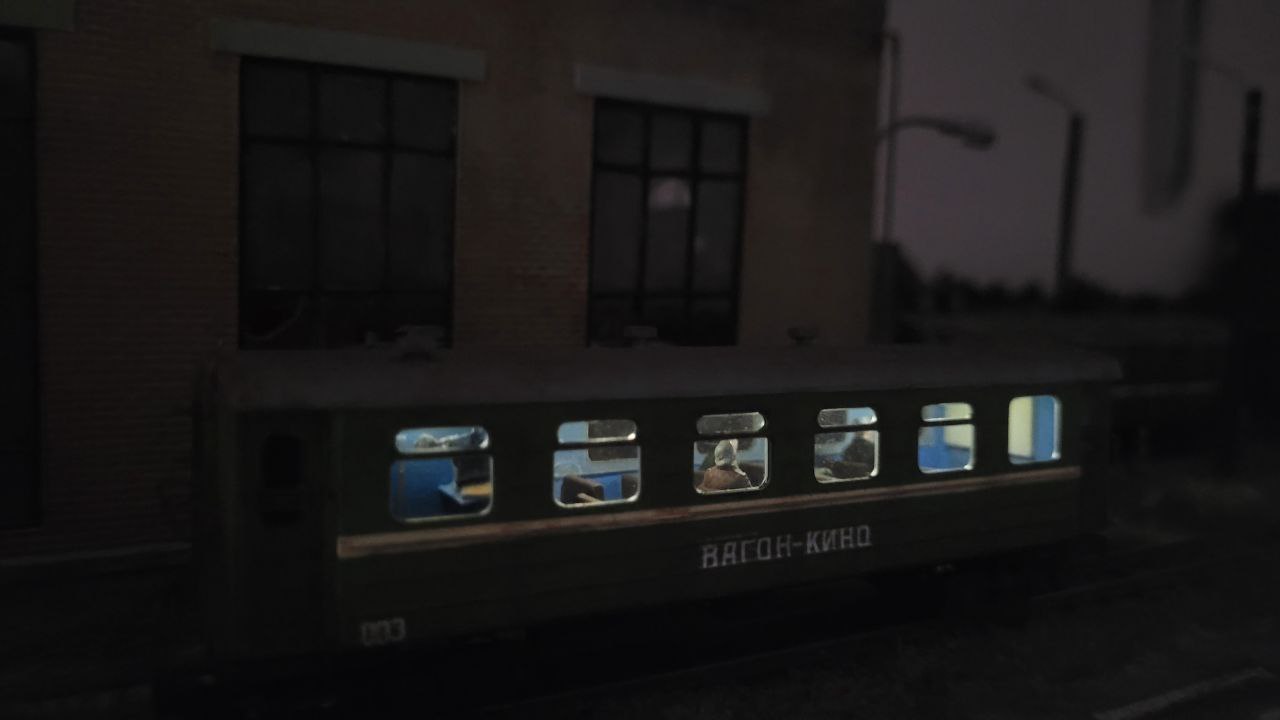

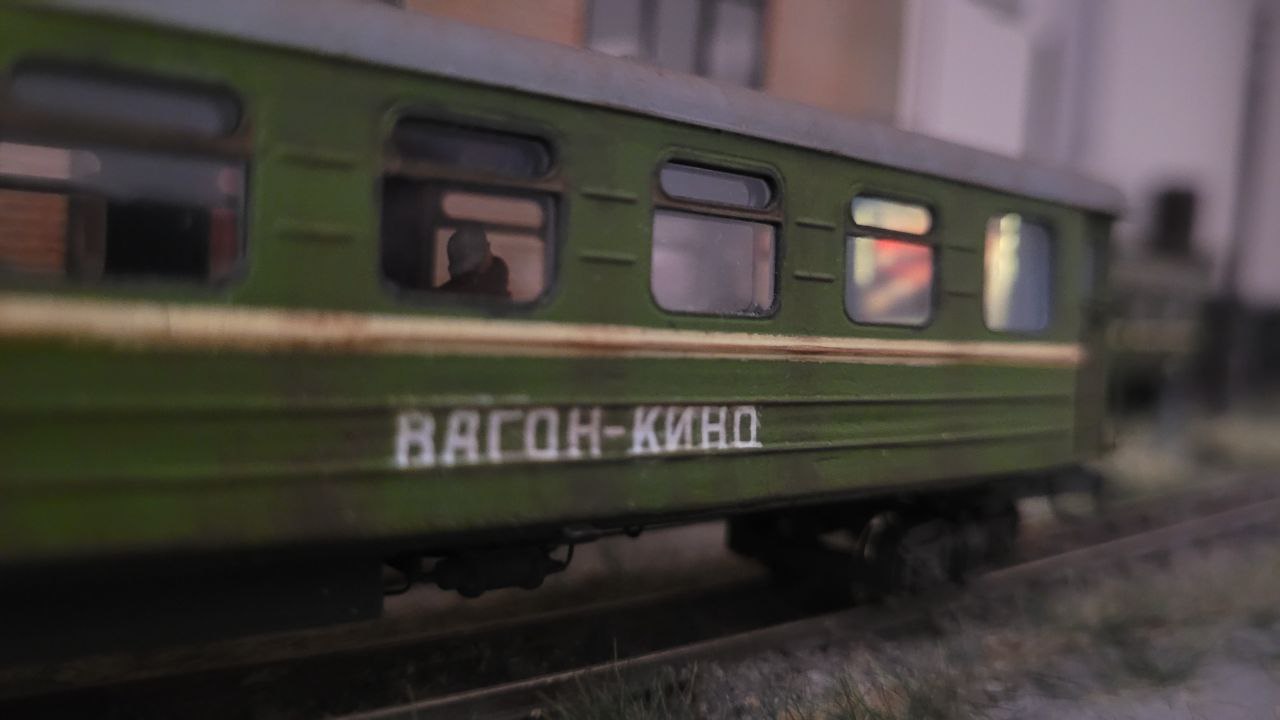

3. Вагон-кино ВК-1

Такие вагоны выпускались в ограниченном количестве Демиховским заводом. В вагоне установлена имитация кинобудки, освещение и экран.
Модель имеет 2 режима работы: с включённым светом в салоне и со светящимся экраном. Картинка на экране съёмная.

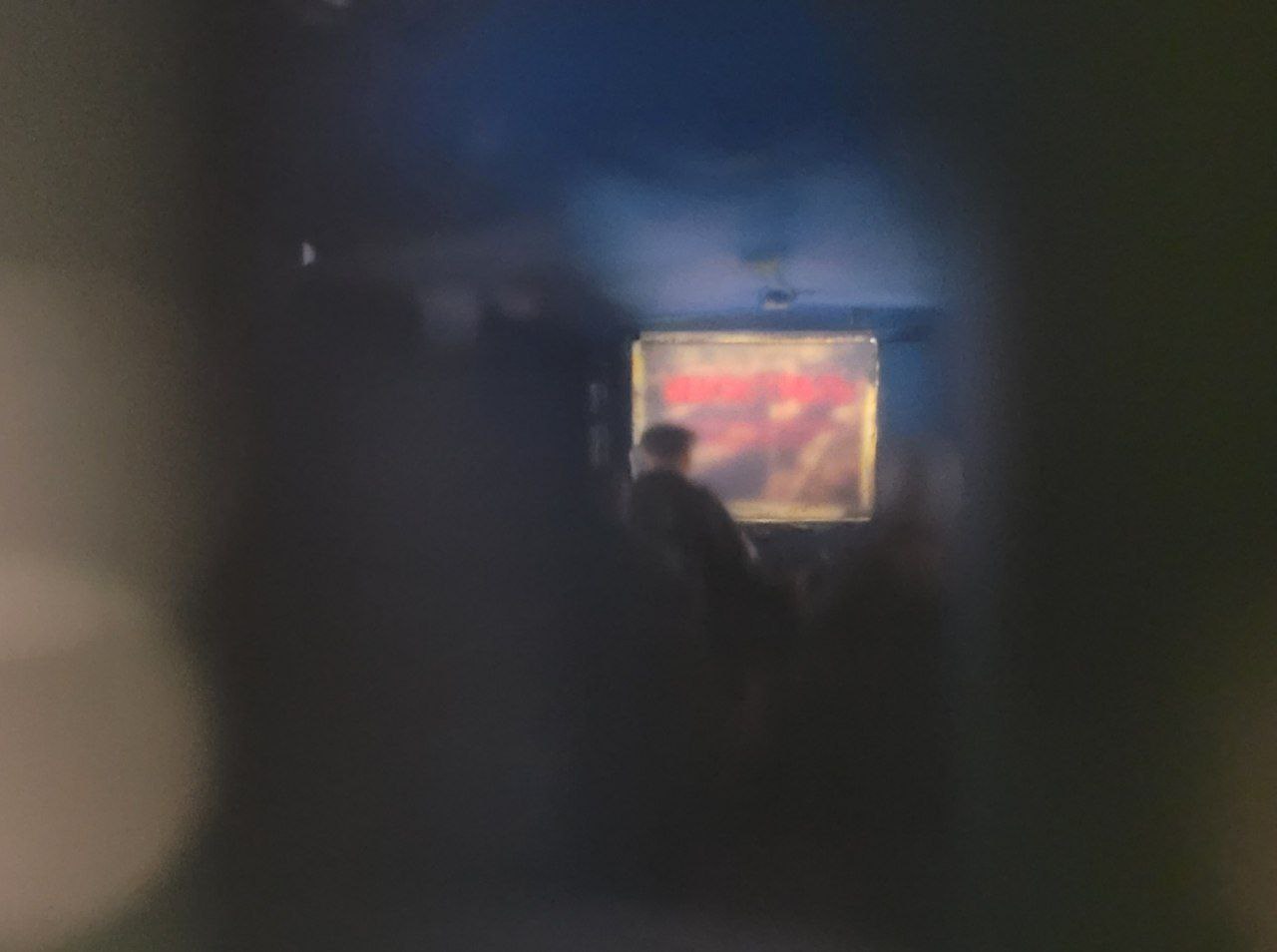

Через дверь тамбура можно заглянуть в салон и увидеть, что зрители смотрят фильм "Магистраль":
И видеообзор прилагаю.


4. Вагон-лавка

В вагоне выполнена открывающаяся дверь в тамбур - вход для покупателей, открывающаяся боковая дверь для загрузки товара, прилавок с бухлом жизненно необходимыми товарами. Есть освещение.

Видеообзор вагона

Вагон-кино и вагон-лавка - часть "поезда услуг", в который входит ещё дизель-генераторный вагон на базе вагона-ледника Bautzen (производство miniland.ua). О ледниках я ещё когда-нибудь напишу отдельно.
justin
Повідомлень: 177
З нами з: 06 жовтня 2015, 13:10
Имя: Сергей
Звідки: Варшава
Мой типоразмер: TT и немного H0e.
Has thanked: 534 times
Been thanked: 1403 times
Контактна інформація:

Re: Моя узкоколейка

Повідомлення justin »

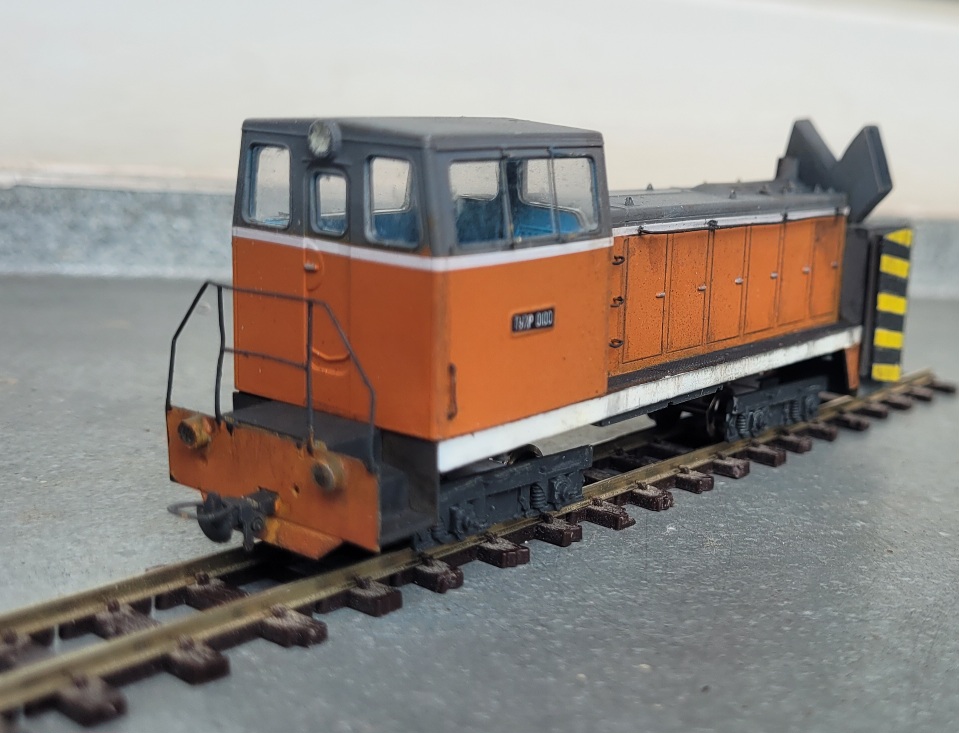

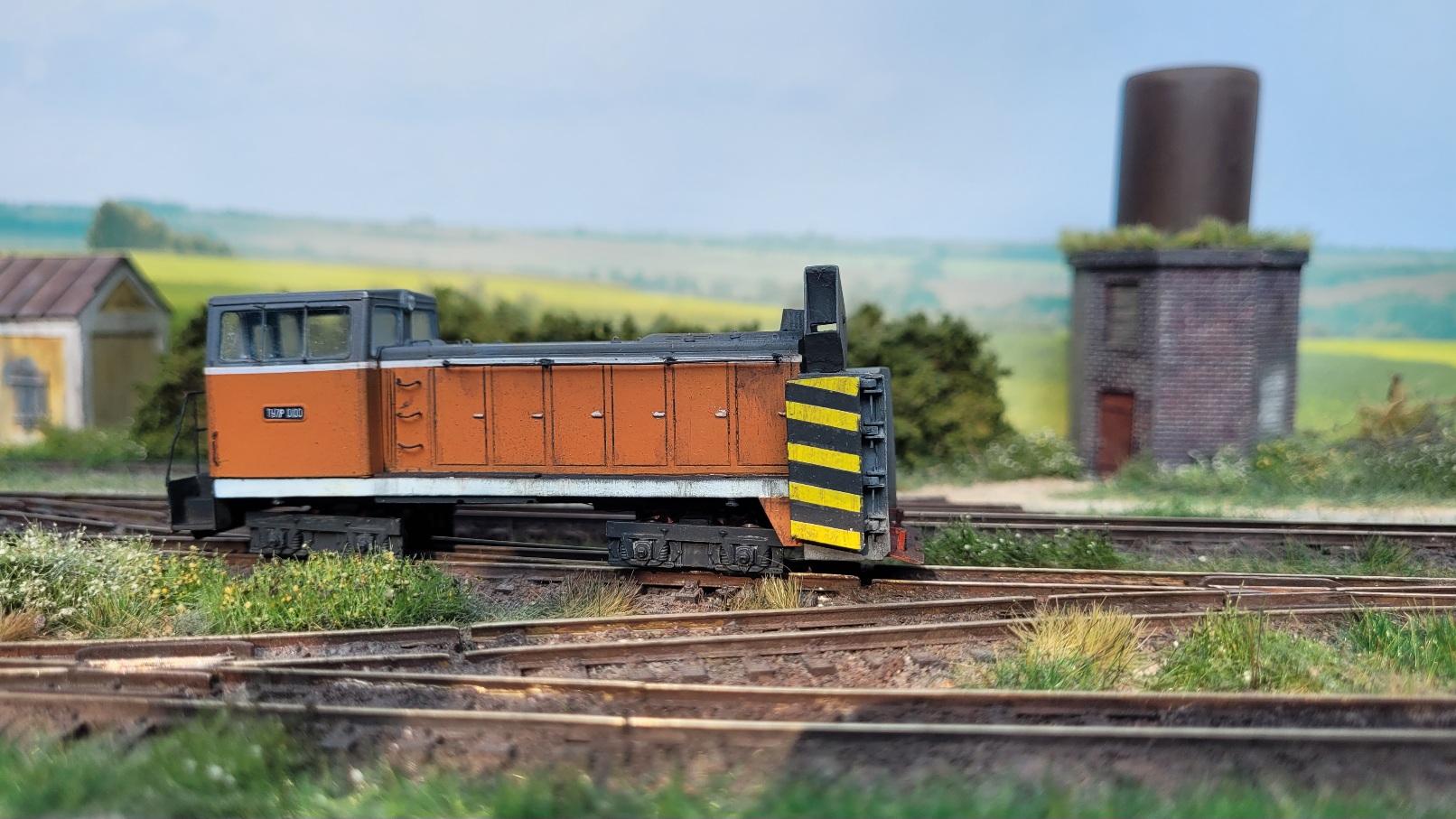

Что получится, если от ТУ7 отрезать переднюю площадку и прикрутить туда вентилятор? Правильно, Карлсон ТУ7Р.

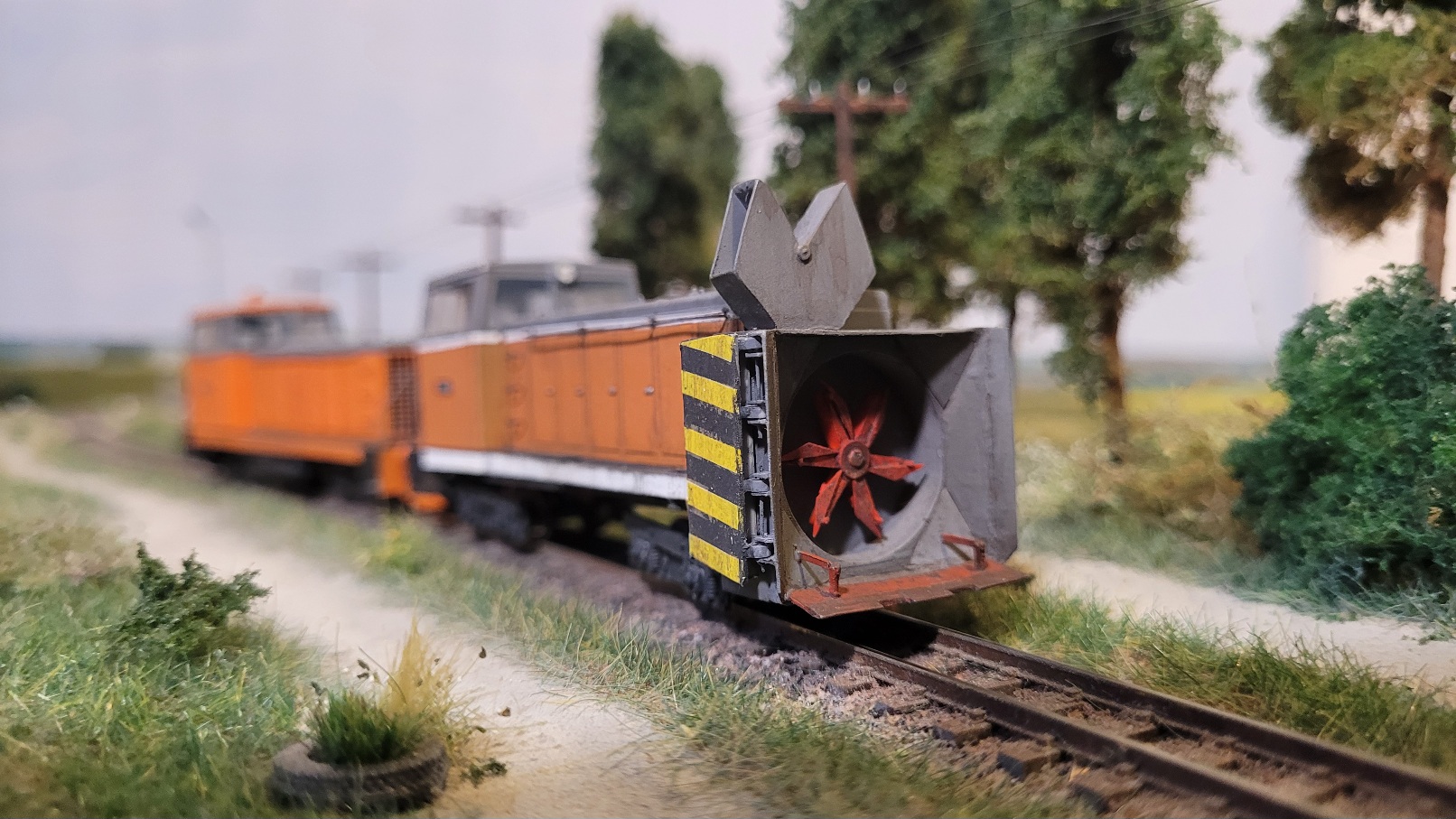

Из кита от RTM получилось сделать модель узкоколейного роторного снегоочистителя ТУ7Р. Я не сразу решился взяться за такую модель - боялся испортить кит.

Но в результате удалось сделать не просто модель, а действующий снегоочиститель: модель оборудована светом и мотором для ротора, крылья раскладываются вручную.

Похоже, что это очередная моя "первая в мире модель" узкоколейной единицы подвижного состава в H0e.

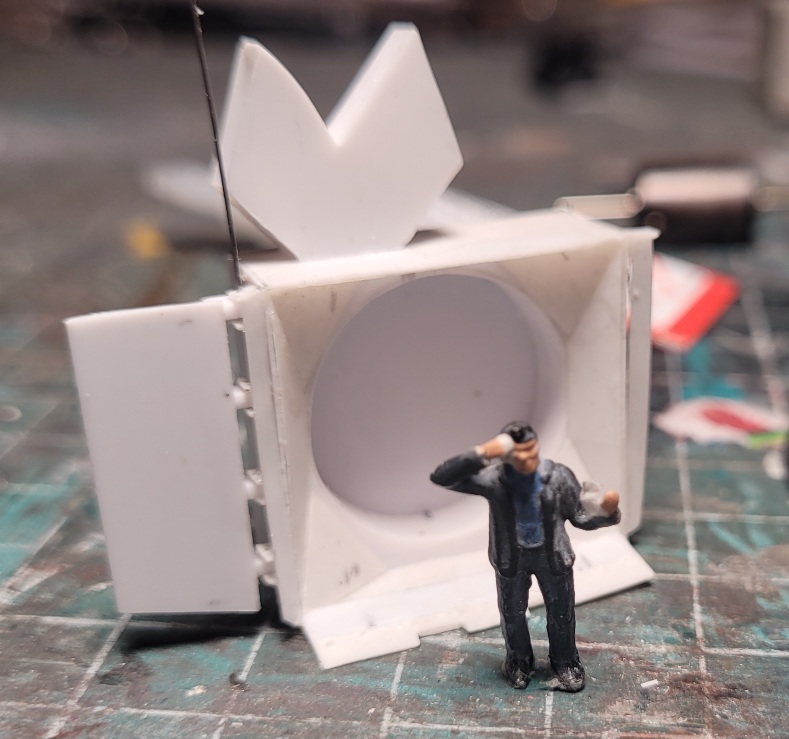

Ротор сделан полностью вручную.
Номер 100 дан моему ТУ7Р не просто так: это сотая модель в H0e в моей коллекции 😀

Прототип был создан на базе тепловоза ТУ7. Несамоходный, дизель используется для вращения "пропеллера".

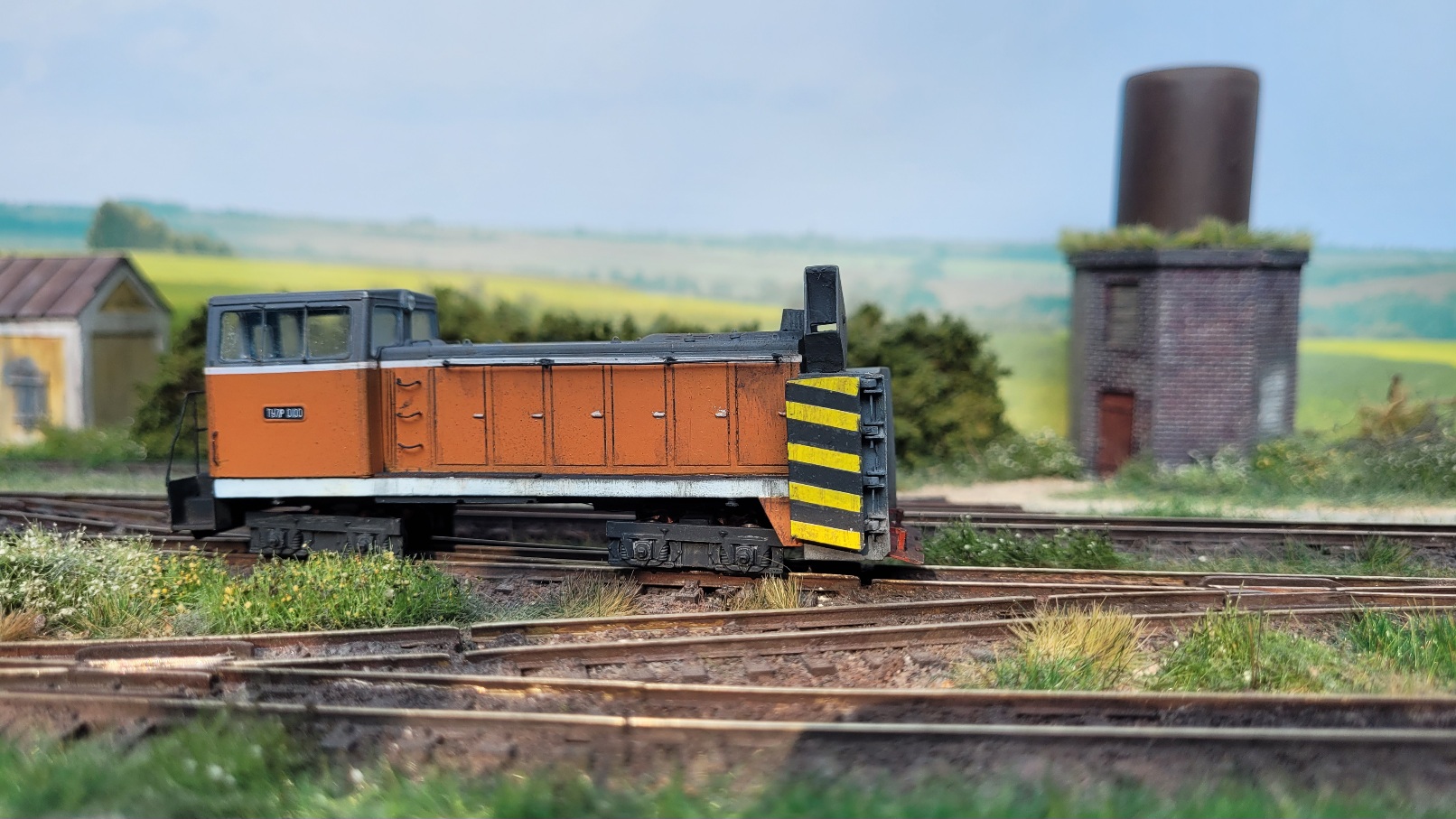

Вот что получилось в итоге:

Снегоочиститель оцифрован: декодер позволяет включать освещение и управлять ротором.

justin
Повідомлень: 177
З нами з: 06 жовтня 2015, 13:10
Имя: Сергей
Звідки: Варшава
Мой типоразмер: TT и немного H0e.
Has thanked: 534 times
Been thanked: 1403 times
Контактна інформація:

Re: Моя узкоколейка

Повідомлення justin »

Давно я тут ничего не писал - разленился совсем :)

Опишу несколько интересных моделей, которые я собрал за последний год. Начнём с ТУ7А и их друзей.

ТУ6П - конверсия из кита от RTM. Понадобились две дополнительные кабины и немного попилить.
Получилось вот так:

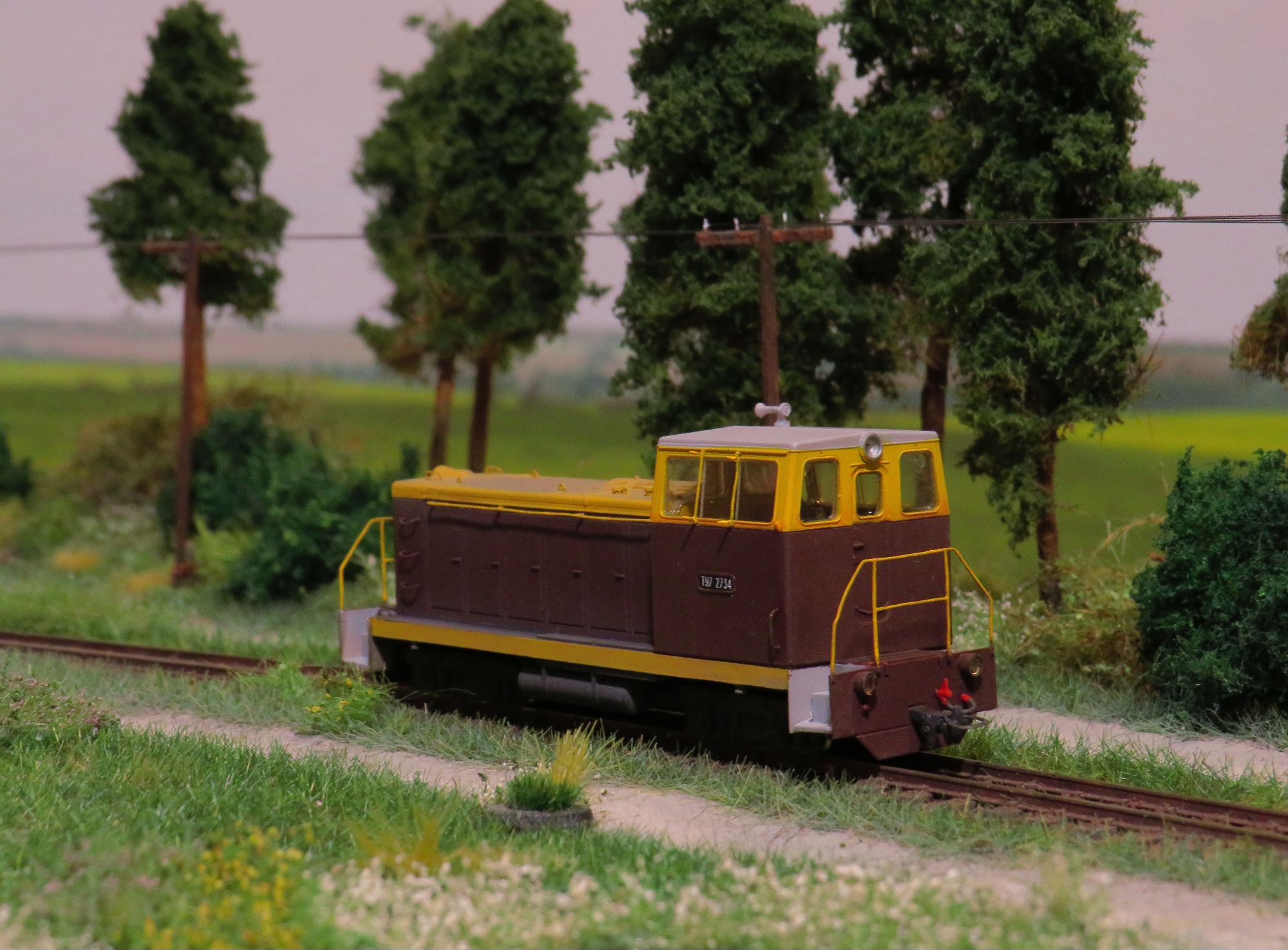

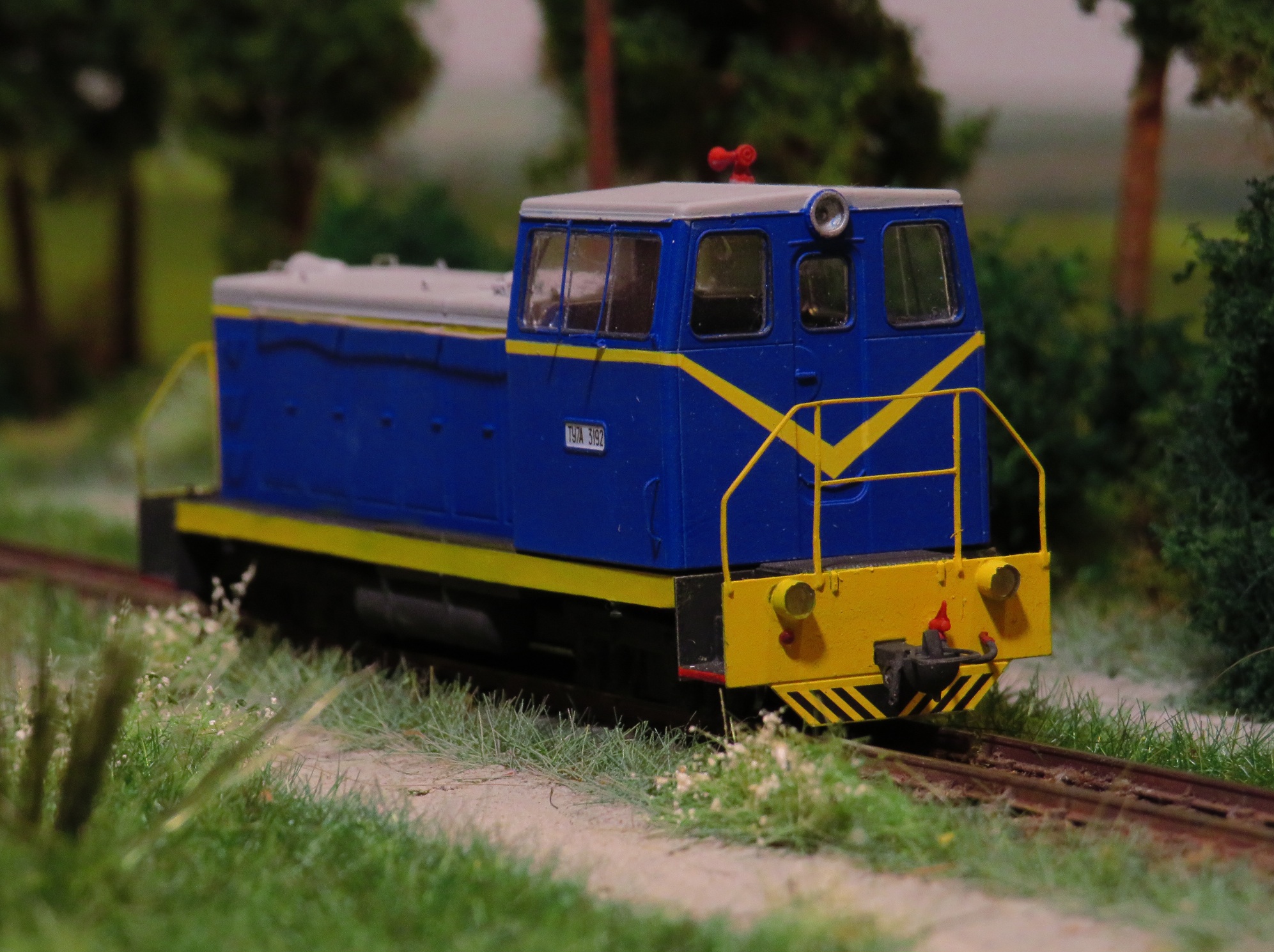

Ещё собрал две "семёрки": ТУ7А-3198 Малой Южной ж.д. в окрасе конца 90-х - начала 2000-х и в окрасе 2025 года:

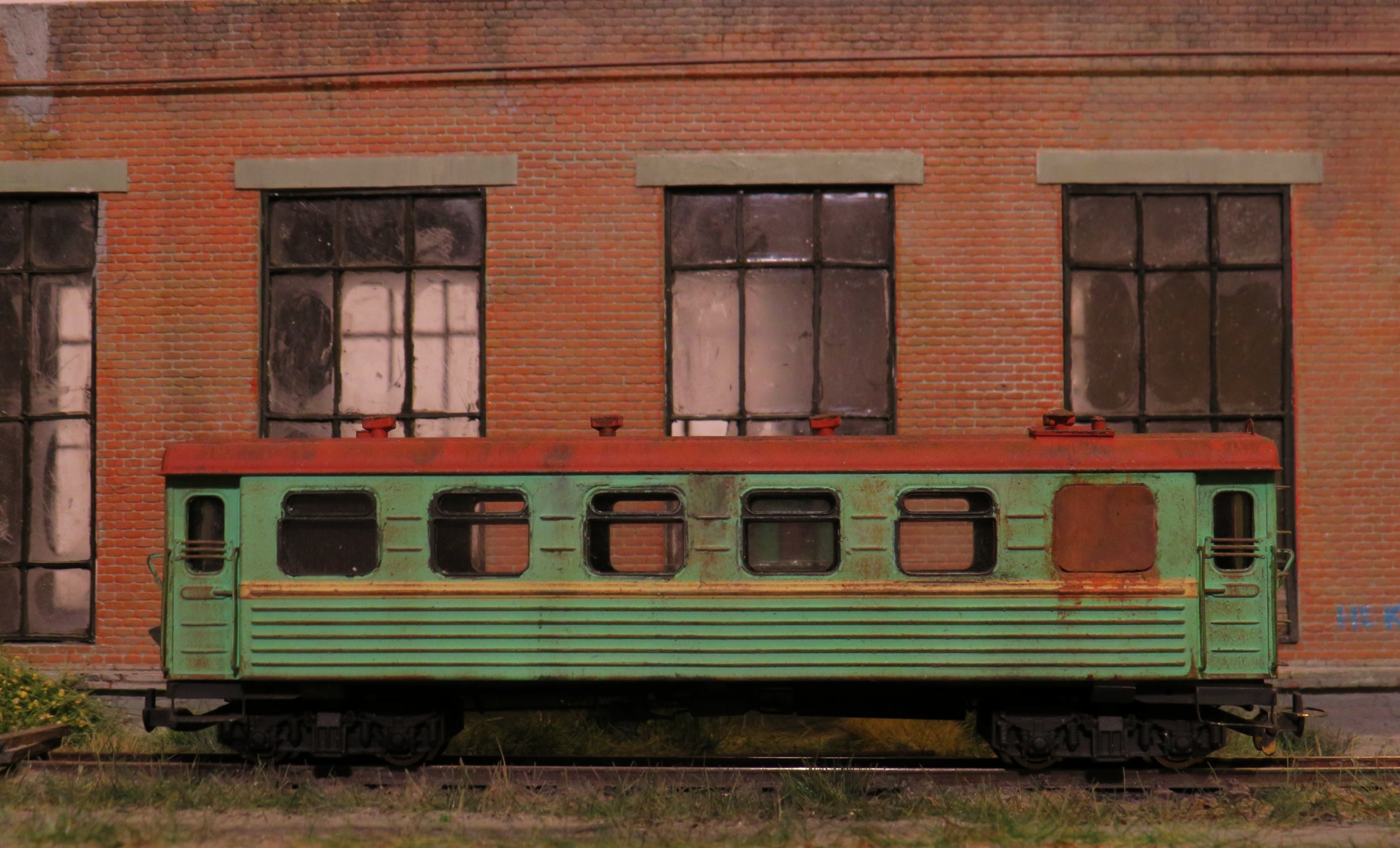

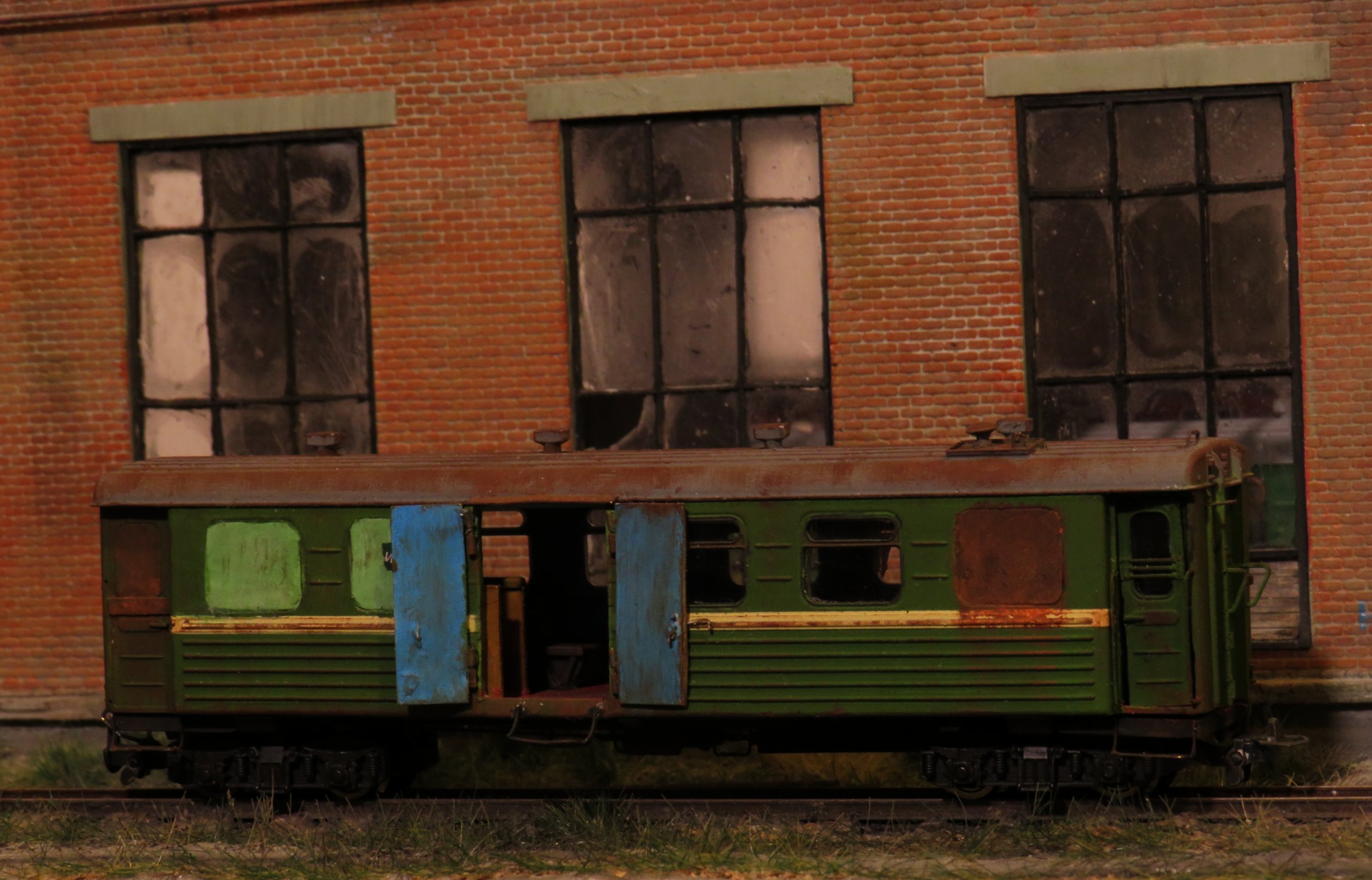

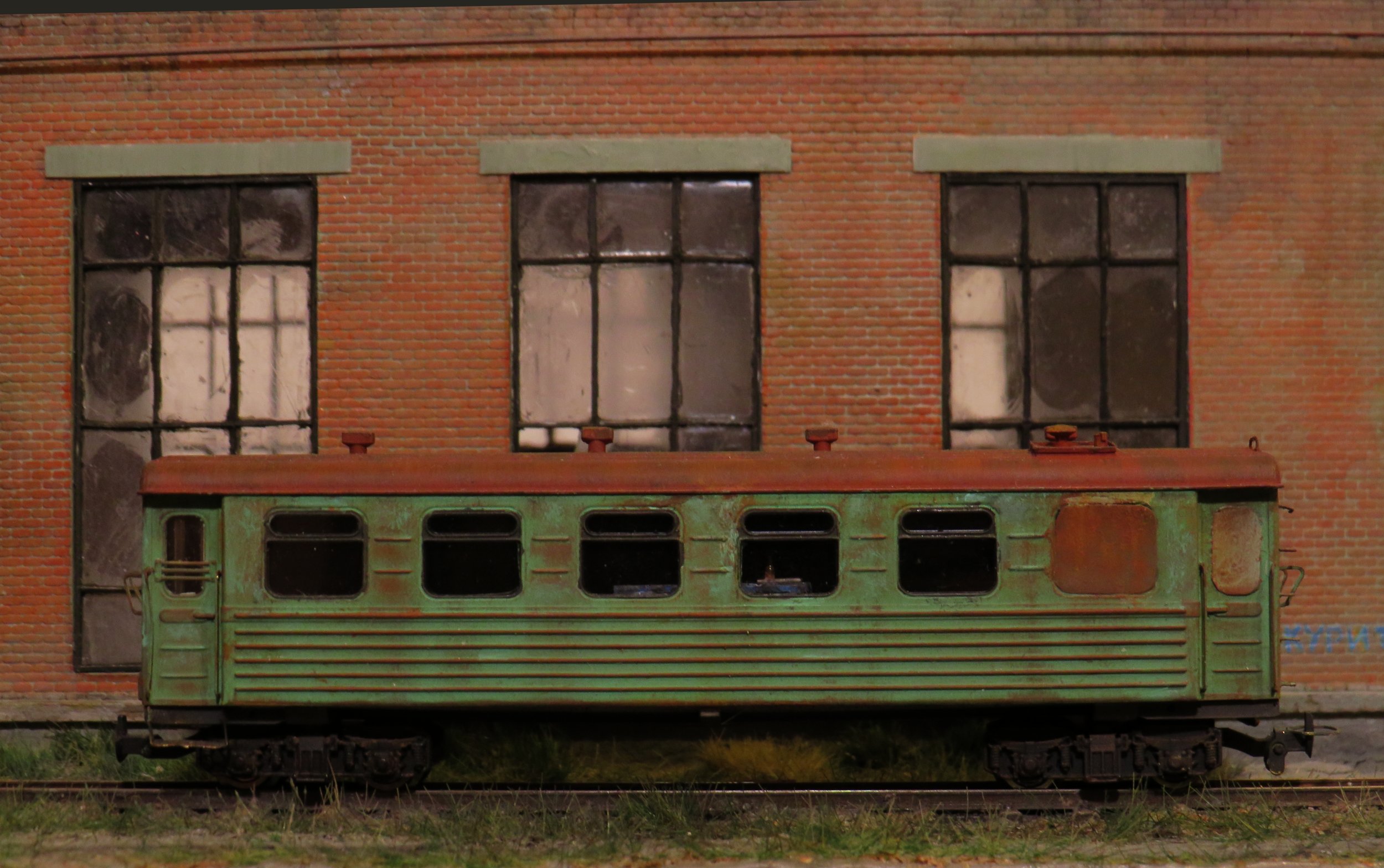

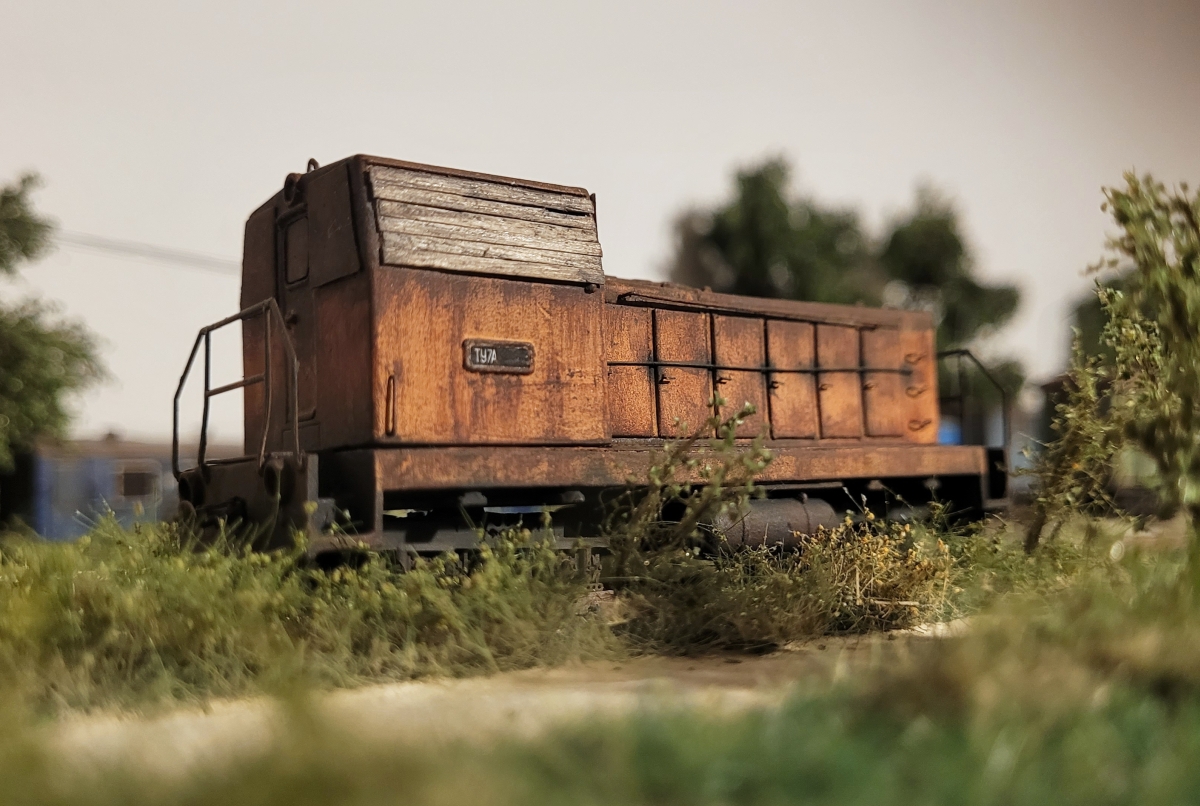

И, конечно, чтобы я да не сделал узкоколейную заброшку...
PIKO_HO
Повідомлень: 616
З нами з: 20 вересня 2020, 18:14
Имя: Андрей
Звідки: Днепр
Мой типоразмер: НО, N
Has thanked: 1335 times
Been thanked: 463 times

Re: Моя узкоколейка

Повідомлення PIKO_HO »

Супер! Дуже гарна й реалістична робота!
Моделювання - не копіювання, а мистецтво відображення!
justin
Повідомлень: 177
З нами з: 06 жовтня 2015, 13:10
Имя: Сергей
Звідки: Варшава
Мой типоразмер: TT и немного H0e.
Has thanked: 534 times
Been thanked: 1403 times
Контактна інформація:

Re: Моя узкоколейка

Повідомлення justin »

Продолжаем :)

Прошлый год принес две новинки любителям отечественной узкоколейки: модели цистерн и платформ от Miniland. Цистерны - первые в моей практике модели с открывающимися люками. Сборка, конечно, сложная - но однозначно стоит приложенных усилий.

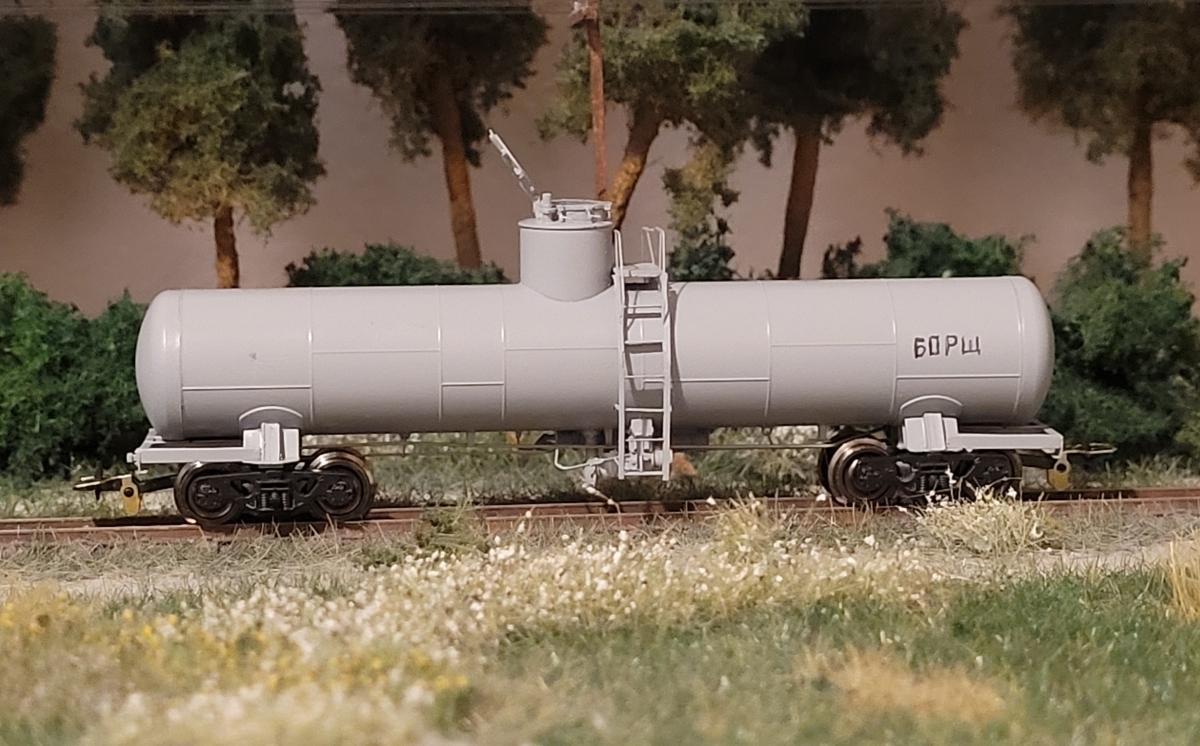

Во-первых, я собрал себе состав из цистерн.

Во-вторых, доделал необходимый на торфовозке пожарный поезд (вагон для него я показывал выше).

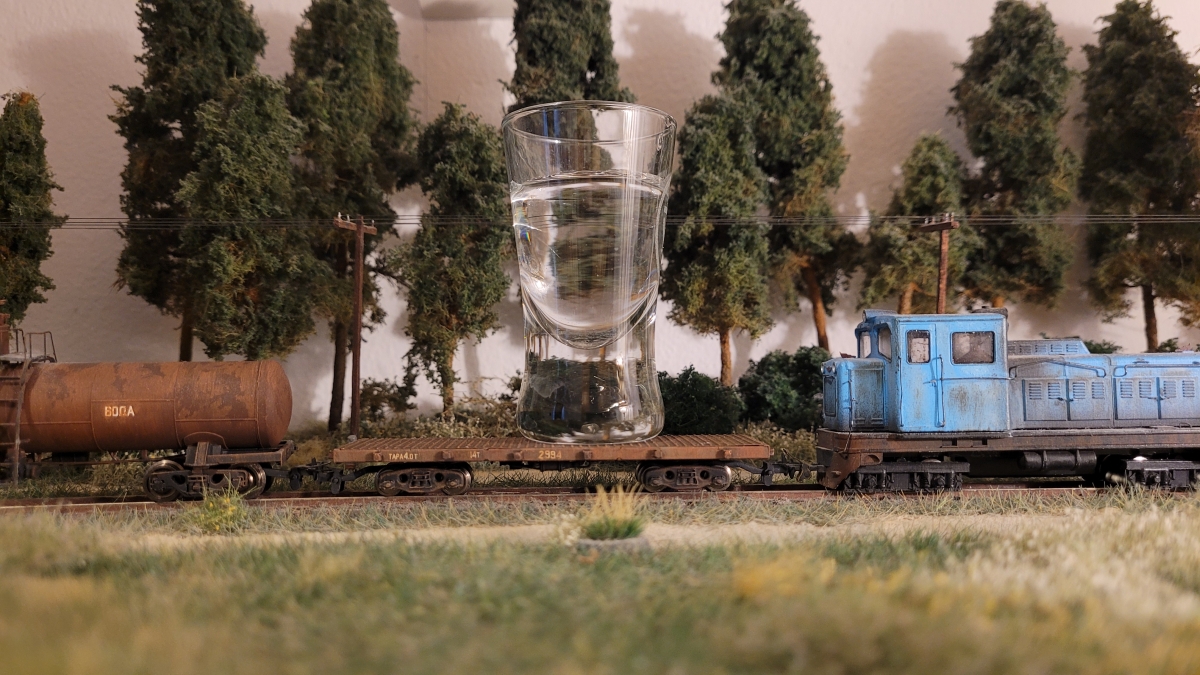

И заброшка, как же без неё.

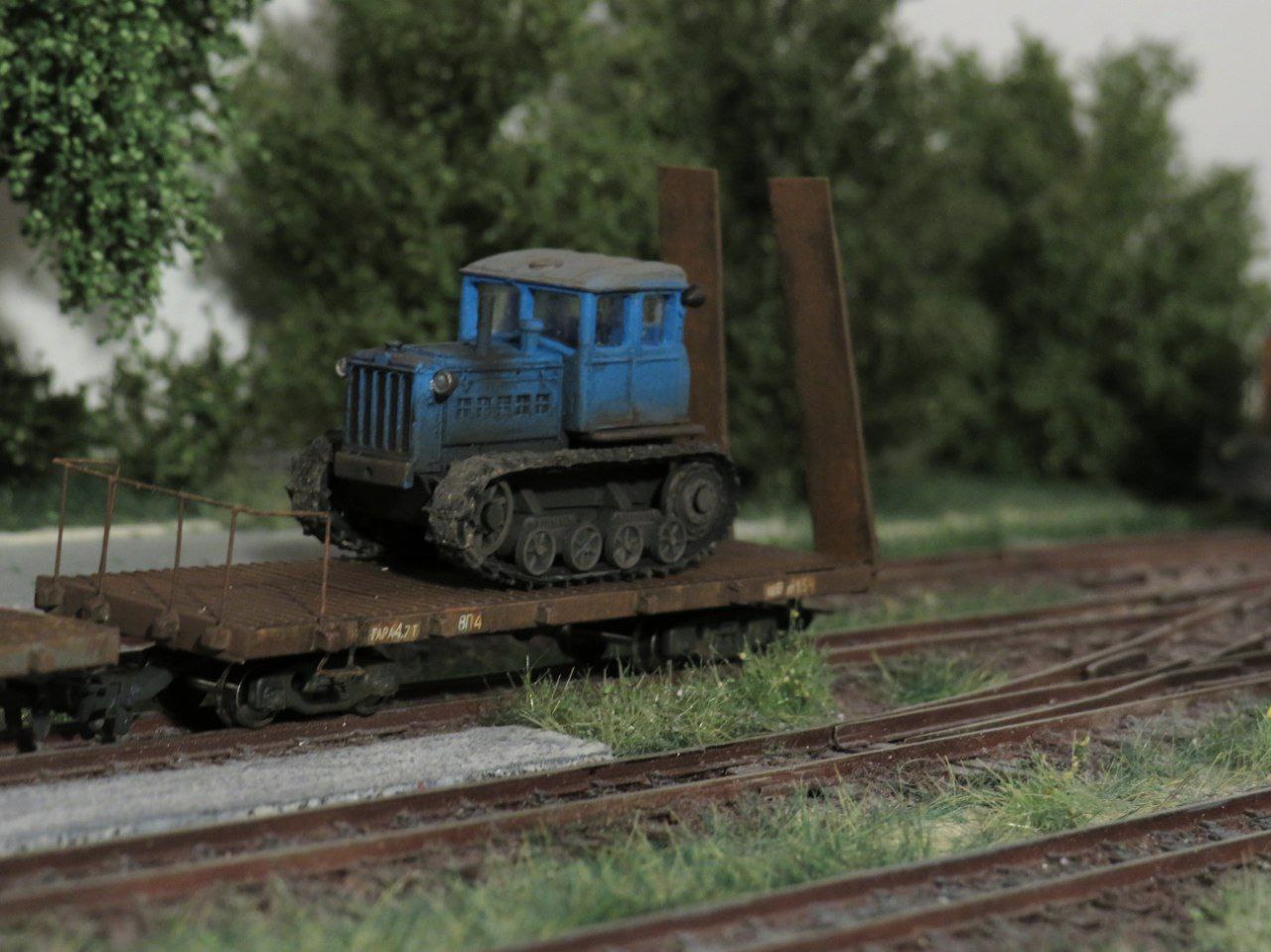

Из платформ получился, во-первых, состав:

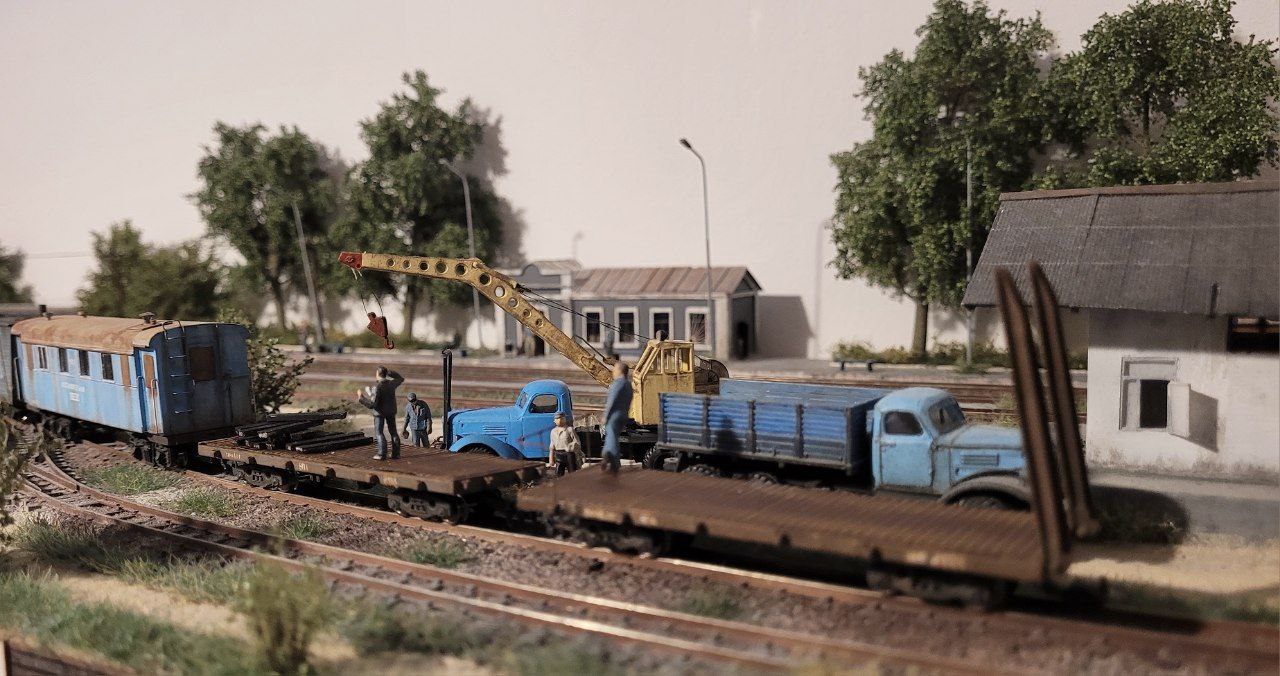

Во-вторых, из крытого от RTM, ПВ26 от меня самого и двух платформ собрался восстановительный поезд:
PIKO_HO
Повідомлень: 616
З нами з: 20 вересня 2020, 18:14
Имя: Андрей
Звідки: Днепр
Мой типоразмер: НО, N
Has thanked: 1335 times
Been thanked: 463 times

Re: Моя узкоколейка

Повідомлення PIKO_HO »

Красива робота, фактично, мистецтво!
Приємно вражений!
Моделювання - не копіювання, а мистецтво відображення!
justin
Повідомлень: 177
З нами з: 06 жовтня 2015, 13:10
Имя: Сергей
Звідки: Варшава
Мой типоразмер: TT и немного H0e.
Has thanked: 534 times
Been thanked: 1403 times
Контактна інформація:

Re: Моя узкоколейка

Повідомлення justin »

Продолжаем прошлогодние воспоминания :)

Сегодня на тему моих любимых ДЖД.


Во-первых, собрал модель единственного живого ТУ3 - ТУ3-039 Львовской ДЖД. А в конце года собрал вагончик к нему в самом современном окрасе. ТУ3 - из полукита от DK Model, вагон, естественно, от RTM.

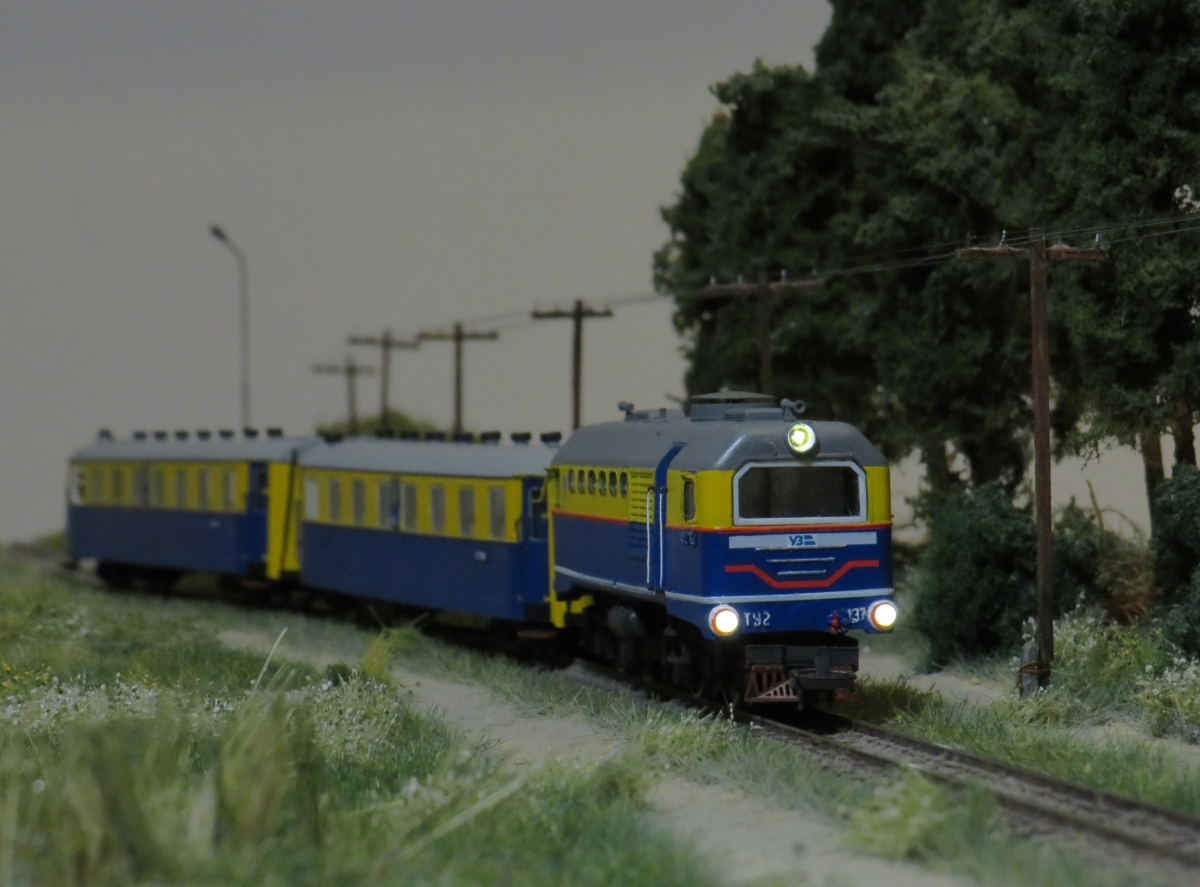

Как я уже писал где-то выше - хочу собрать разные модификации ТУ2. ТУ2-137 Ровенской ДЖД как раз подходит, тем более, что и вагоны к нему уже были.
В этом году этот модельный состав превратится в "исторический" - вагоны уже вывезены с Ровенской ДЖД и будут, по слухам, заменены на ПВ40, а ТУ2, скорее всего, перекрасят в "корпоративную ливрею".
ТУ2 собран из кита от RTM, модель обмоторена ходовкой от Liliput (см. выше в этой же теме), сделано освещение.

Конечно же, как без моей любимой Малой Южной (об этом проекте я ещё напишу, а то что-то моих тем в разделе "Узкоколейка" маловато XD).


Во-первых, сделал 3 варианта окраски ТУ7А-3198 (киты от RTM). Всего, с незначительными изменениями, их было 4 + заводская. Четвёртый вариант тоже будет. Да, это не лечится.

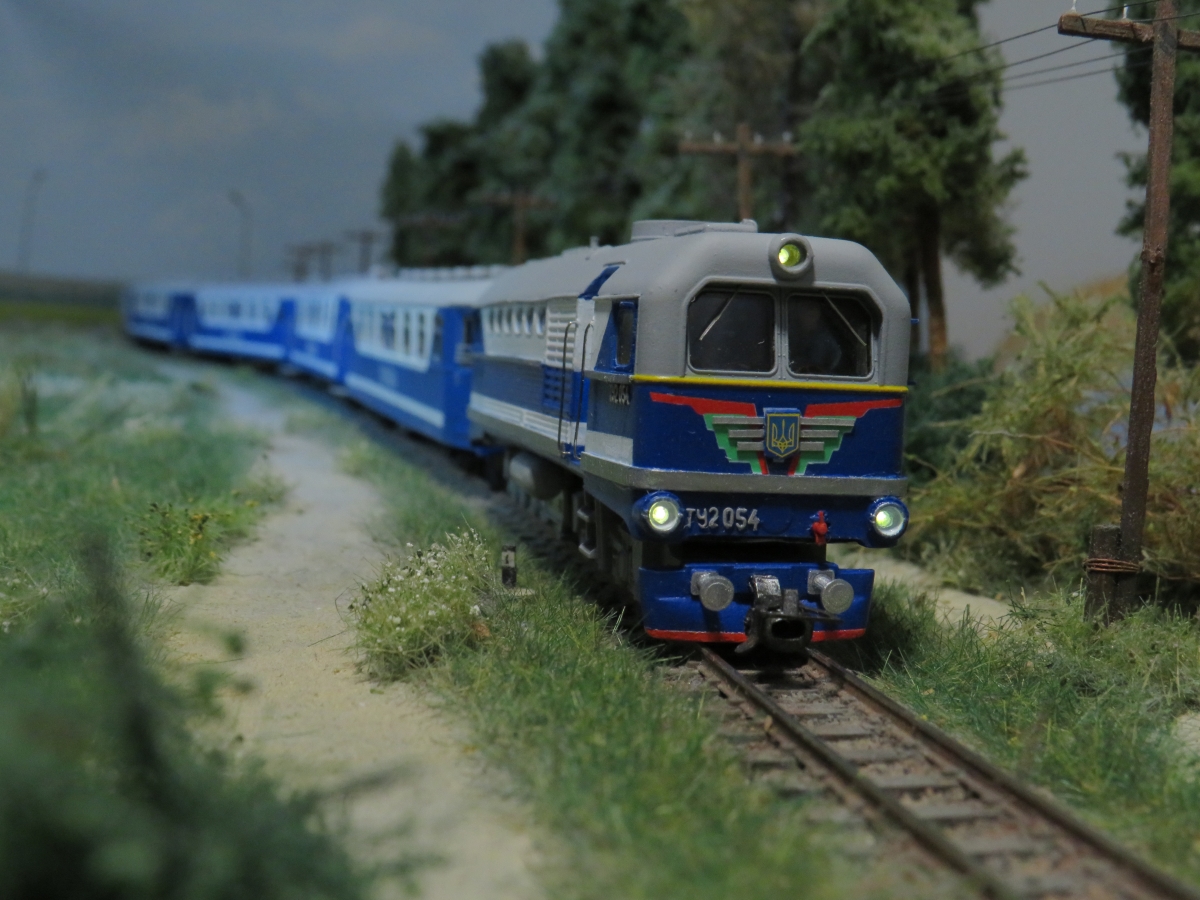

Во-вторых, сделал новую модель уникального ТУ2-054 - снова из кита от RTM. Помимо кастомного метельника и рифлёных боковых стенок, я решил попробовать посадить модель на ходовку от Roco. Задачка оказалась ещё та - раму пришлось очень сильно пилить, чтобы кузов тепловоза на неё сел. Вручную это сделать нереально - я использовал маленький фрезер. Рама сделана из какого-то "вязкого" сплава, который постоянно наматывался на фрезу - приходилось останавливать процесс и фрезу очищать. В результате фрезеровка заняла несколько вечеров, а некоторые части оказалось проще отпилить ножовкой по металлу :)

Но усилия того стоили - ходовка фантастическая. Помимо ходовки, в модели установлен свет и звук, в кабине можно увидеть юных железнодорожников.

Кроме этого, сделал второй состав Малой Южной под названием "Юність Південної" - это 6 вагонов ПВ40. Такой состав у меня уже был из китов от Иржи Индры, но были вещи, которые мне там не нравились. Поэтому я сделал второй из китов от Miniland:

Предыдущий состав никуда не делся - просто я перекрасил его в более старый вариант окраски и теперь у меня два состава разных исторических периодов.
PIKO_HO
Повідомлень: 616
З нами з: 20 вересня 2020, 18:14
Имя: Андрей
Звідки: Днепр
Мой типоразмер: НО, N
Has thanked: 1335 times
Been thanked: 463 times

Re: Моя узкоколейка

Повідомлення PIKO_HO »

Ексклюзив!
Краще не сказати!
Моделювання - не копіювання, а мистецтво відображення!
justin
Повідомлень: 177
З нами з: 06 жовтня 2015, 13:10
Имя: Сергей
Звідки: Варшава
Мой типоразмер: TT и немного H0e.
Has thanked: 534 times
Been thanked: 1403 times
Контактна інформація:

Re: Моя узкоколейка

Повідомлення justin »

Пора завершать "отчет за 2025 год" :)

Теперь - "эксклюзив", т.е. модели, которые есть только у меня.

Первый - это исторические вагоны Малой Южной. Происхождение этих вагонов остаётся неясным - факт, что вагоны трофейные и попали в Харьков из Германии или Австрии. Построены они были, скорее всего, для колеи пошире, чем 750 мм. На раме одного из вагонов удалось прочитать год - 1938, но год ли это постройки или год какого-то ремонта - неизвестно. Где именно такие вагоны работали изначально и сохранились ли ещё где-то такие же, мы тоже не знаем.
Вагоны создавались усилиями трёх человек - один создавал 3D-модель по имеющимся фотографиям и некоторым размерам, второй - печатал детали, а я их собирал, красил и делал декали.
Часть деталей пришлось делать вручную, т.к. заказывать фототравление при таких количествах не имеет смысла - дорого. Окна фрезеровались вручную.
Всего таких вагонов - 6 штук, ровно столько, сколько их было в составе на МЮЖД.

Другой "эксклюзив" - модели вагонов ПВ26, неудачных предшественников ПВ40. Вагоны создавались теми же людьми.
Пока у меня всего 2 вагона - пассажирский "в идеале" и вагон восстановительного поезда. Будет больше.
photo_2025-07-28_22-09-58 (2).jpg
photo_2025-07-24_23-31-39 (2).jpg
И не столько модель, сколько "дополнение к макету". От коллеги по хобби я получил в подарок 4 неудачных распечатки паровоза Гр. Один я использовал на диорами, а из другого решил сделать паровоз-памятник в типичном "памятниковом" состоянии.
Памятник когда-нибудь будет установлен на макете.
photo_2025-11-30_21-44-16 (2).jpg
justin
Повідомлень: 177
З нами з: 06 жовтня 2015, 13:10
Имя: Сергей
Звідки: Варшава
Мой типоразмер: TT и немного H0e.
Has thanked: 534 times
Been thanked: 1403 times
Контактна інформація:

Re: Моя узкоколейка

Повідомлення justin »

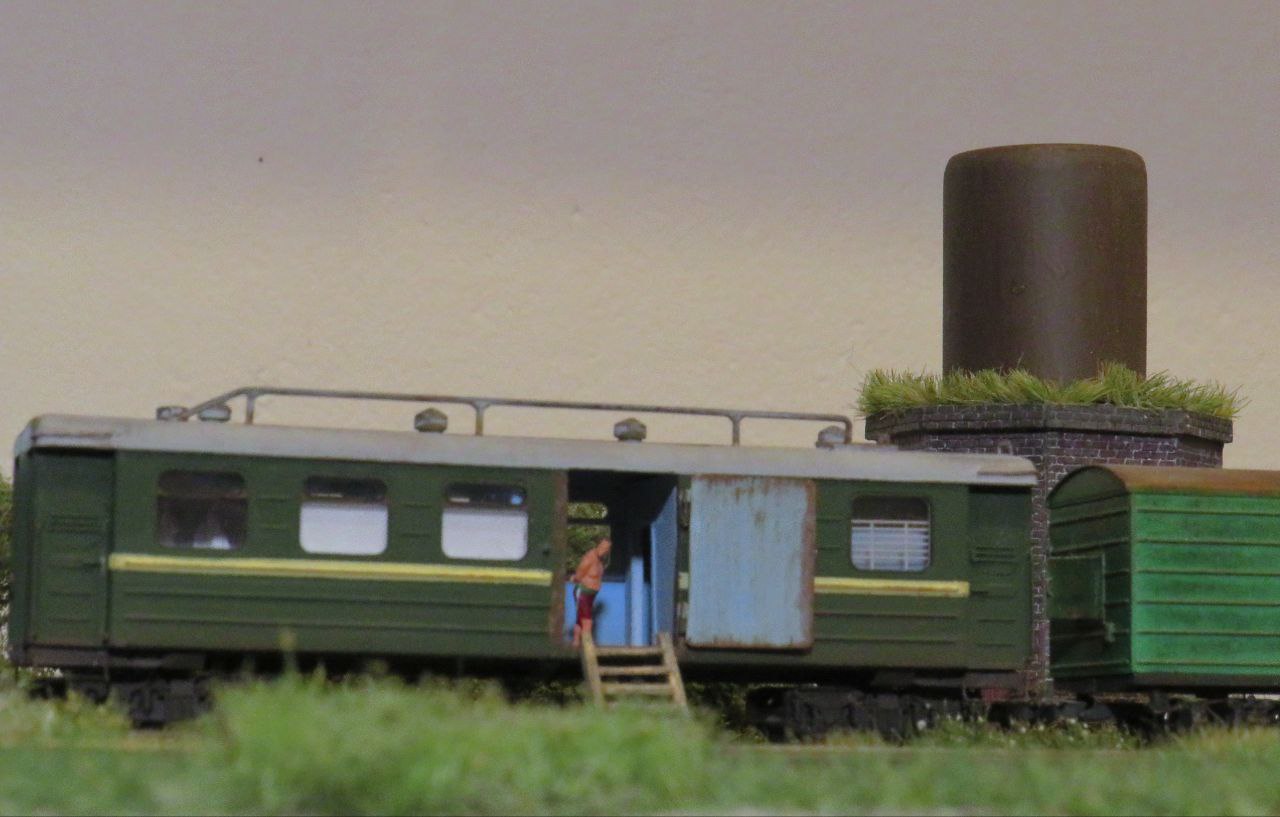

А вот поделка уже этого года: вагон-душевая, переделка из вагона ПВ40.
Модель сделана по мотивам аналогичных переделок на разных УЖД. Основой послужил кит от Miniland.

Прототип:

В модели прорезана боковая дверь, переделан салон - сделаны женское и мужское отделение с душевыми кабинками, снаружи сделаны трубы, сливы и подвод воды в душ. Засов на двери - дествующий, дверь открывается на настоящих петлях.

Собственно вагон:
photo_2026-02-23_20-33-55 (2).jpg
AlNo
Повідомлень: 4
З нами з: 08 листопада 2024, 06:29
Имя: Alex
Мой типоразмер: HO, HOe, O
Has thanked: 15 times
Been thanked: 2 times

Re: Моя узкоколейка

Повідомлення AlNo »

justin писав: ↑
04 березня 2026, 21:38
Первый - это исторические вагоны Малой Южной.
Всего таких вагонов - 6 штук, ровно столько, сколько их было в составе на МЮЖД.

Другой "эксклюзив" - модели вагонов ПВ26, неудачных предшественников ПВ40. Вагоны создавались теми же людьми.
Пока у меня всего 2 вагона - пассажирский "в идеале" и вагон восстановительного поезда. Будет больше.

И не столько модель, сколько "дополнение к макету". От коллеги по хобби я получил в подарок 4 неудачных распечатки паровоза Гр. Один я использовал на диорами, а из другого решил сделать паровоз-памятник в типичном "памятниковом" состоянии.
Памятник когда-нибудь будет установлен на макете.
Отличное завершение года. Хоть и с опозданием, но поздравляю Вас.
Особено рад что Вы воплотили в модели узкоколейные "егоровцы". Сам я так и не сподобился заняться ими :-(, несмотря на материалы по ним, которыми Вы со мной поделились.
Ну и ПВ26 это конечно же шикарные модели.
Завидую Вам:-)
justin
Повідомлень: 177
З нами з: 06 жовтня 2015, 13:10
Имя: Сергей
Звідки: Варшава
Мой типоразмер: TT и немного H0e.
Has thanked: 534 times
Been thanked: 1403 times
Контактна інформація:

Re: Моя узкоколейка

Повідомлення justin »

Собрал ещё пару моделей.

Новинка от SK Model: ТУ4 поздних номеров. Впервые получилось установить свет в ТУ4. Теперь бы ещё как-нибудь запихнуть звук :)
Вообще кит очень прост в сборке. Обмоторка элементарна: кит сделан под ходовку Tomytec TM-21 / TM-22.
photo_2026-08-07_21-13-32 (3).jpg
photo_2026-08-07_21-13-32 (2).jpg
photo_2026-08-07_21-13-31 (2).jpg

Новинка от Miniland: бортовая узкоколейная платформа модели 43-092.
Кит довольно сложен в сборке, но усилия того стоят - очень детализированная модель, особенно подвагонное оборудование.

photo_2026-08-12_19-00-27 (2).jpg
justin
Повідомлень: 177
З нами з: 06 жовтня 2015, 13:10
Имя: Сергей
Звідки: Варшава
Мой типоразмер: TT и немного H0e.
Has thanked: 534 times
Been thanked: 1403 times
Контактна інформація:

Re: Моя узкоколейка

Повідомлення justin »

Напилил себе килограмм узкоколейных платформ модели 43-092 из китов производста Miniland.

Большую часть собрал как положено по инструкции, но покрасил по разному.

Получилось так:

Ещё сделал две модификации: платформу с опущенными бортами и платформу с бытовкой.


По итогу могу сказать, что кит очень достойный, прекрасная детализация. Сборка сложная, набор, конечно, не для начинающих. Но результат стоит приложенных усилий.
Відповісти

Повернутись до “Вузькоколійка (H0e, H0m, TTe та інші))”
