Саморобні вагони wildTarik'а

Повідомлення wildTarik »

Тема буде наповнюватись. Зараз маю небагато часу, за декілька днів майже допиляв напівагон моделі 12-295, який вже давно пиляю з перервами на ремонти, поїздки, робту і т.д. Зайнявся підвагонкою. ЗР (запасний резервуар) зроблений з пластикової ватної палички, яка по діаметру дуже підійшла. З двох торців її заглушив полістиролом і потім обшліфував до форми днища. ВР №483 (повітророзподільник) вчора цілий вечір ліпив. Складається з 6-ти частин. Вийшло по мотивах, але пофарбується і буде під вагоном дуже схоже :) ТЦ (гальмівний циліндр) ще не доробив до кінця. Сам ТЦ зі стержня від кулькової ручки, теж підходить в масштабі. Торці заглушені полістиролом і обточені довкола під розмір фланців. Тепер є декілька питань. Чим грунтувати і фарбувати з урахуванням, що є деталі з металу? В модельних фарбах поки нуб. Аер купив, але ще нема компресора. Аер Міол, сопло 0.3.

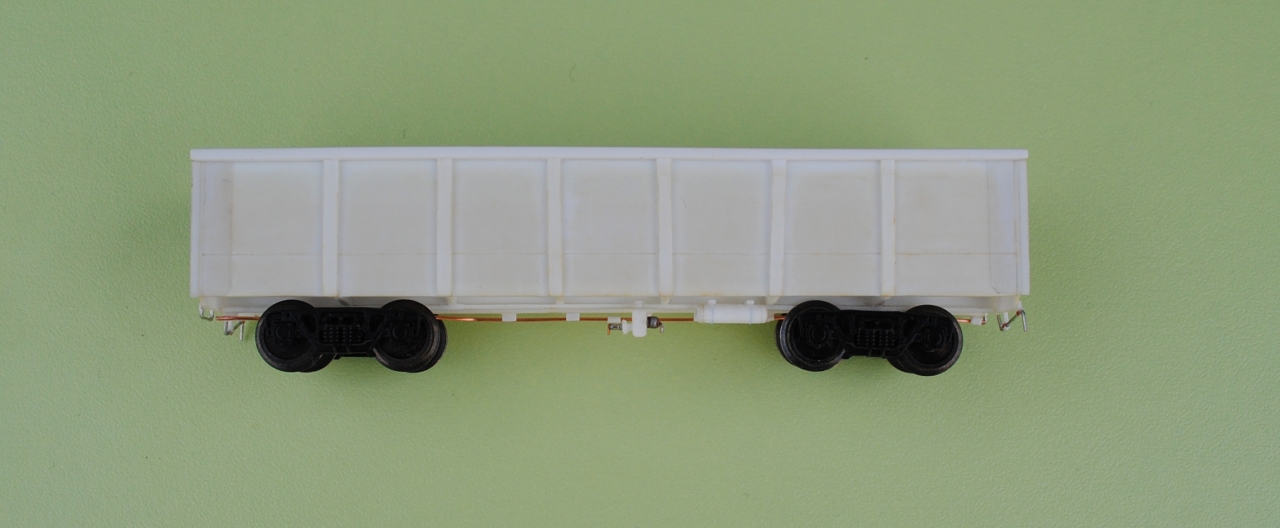

Загальний вигляд
Загальний вигляд

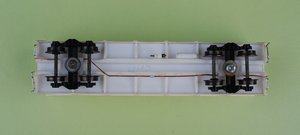

Низ вагона. Кріплення візків тимчасове з того, що було.
Низ вагона. Кріплення візків тимчасове з того, що було.

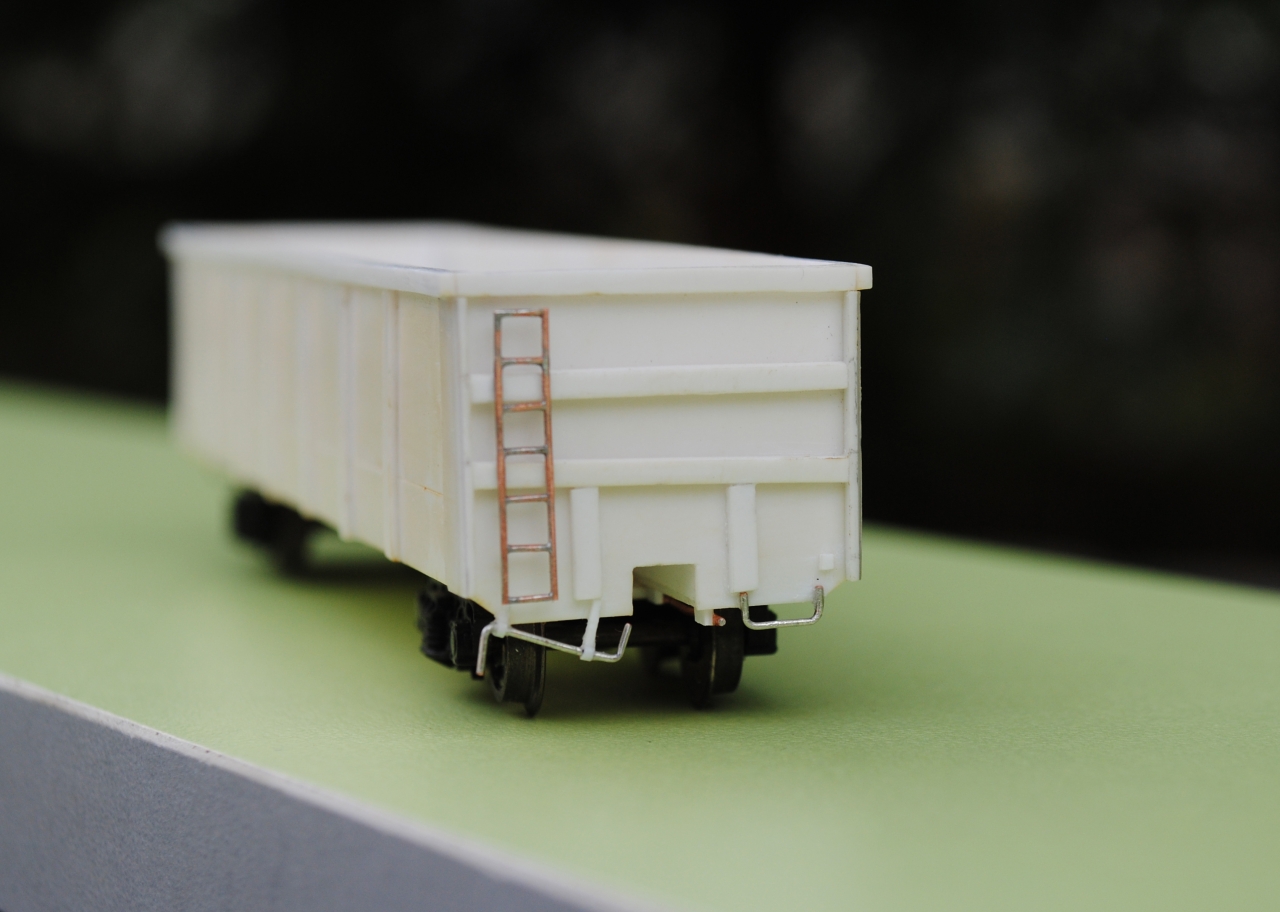

Вид на торець.
Вид на торець.

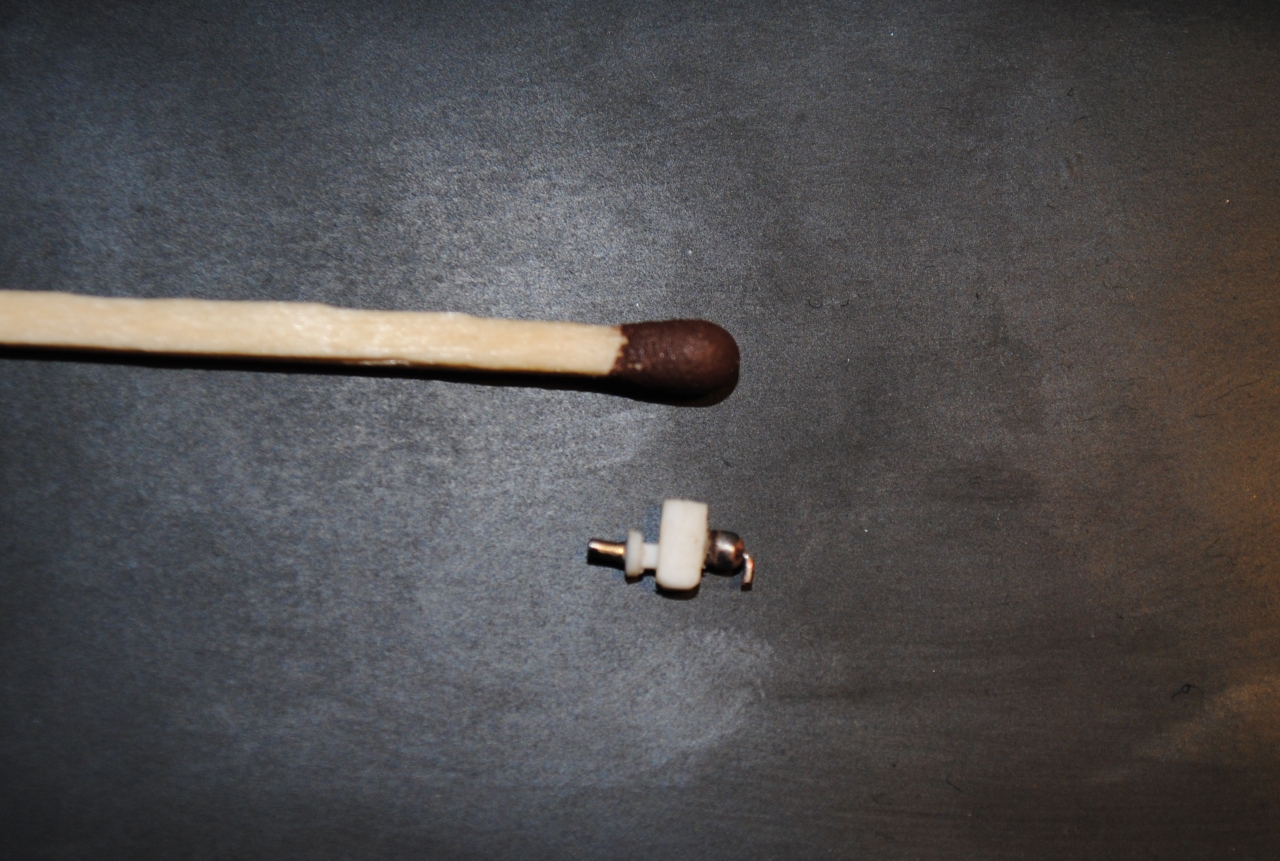

ВР, трохи криво, але дрібненько))
ВР, трохи криво, але дрібненько))
Вкладення

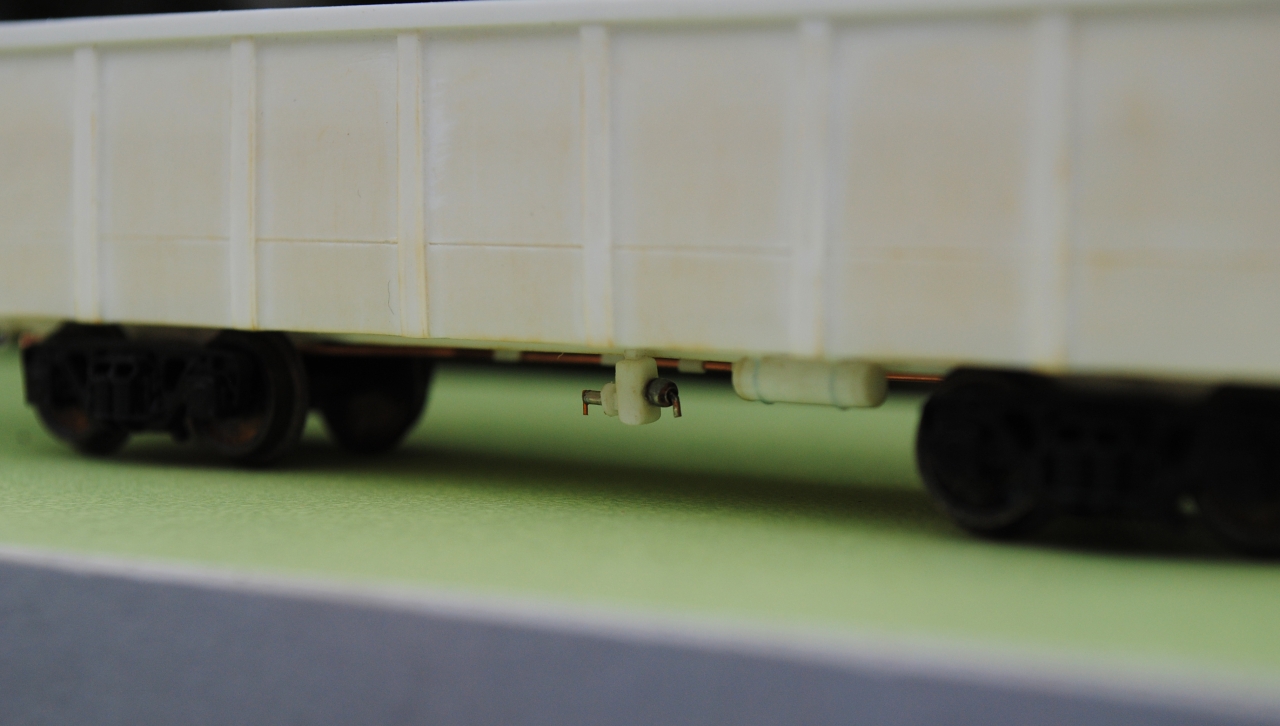

Трохи підвагонки
Трохи підвагонки
Герої не вмирають!
=================================
Зображення
Аватар користувача
Stinky
Супермодератор
Повідомлень: 5903
З нами з: 16 травня 2015, 01:19
Имя: Дионисий
Звідки: Kiew
Мой типоразмер: Н0
Has thanked: 1017 times
Been thanked: 2106 times
Контактна інформація:

Re: Саморобні вагони wildTarik'а

Повідомлення Stinky »

Хорошая робота.Прототип сам довольно простенький.
По окраске тоже ничего сложного не вижу.Грунтовать и красить
модельными красками.Проще всего аэрозолями(компрессора то
всеравно нет).
Зображення
Аватар користувача
zizik
Повідомлень: 845
З нами з: 28 травня 2015, 23:47
Имя: Ruslan
Звідки: Lemberg
Мой типоразмер: НО
Has thanked: 58 times
Been thanked: 25 times

Re: Саморобні вагони wildTarik'а

Повідомлення zizik »

Досить симпатично виходить, як для ТТ.
Тарас, а які ідеї на рахунок сцепок? Є якісь варіанти ?
Зображення
Аватар користувача
Muton
Повідомлень: 3879
З нами з: 11 травня 2015, 23:12
Имя: Вітя
Звідки: Київ
Мой типоразмер: НО
Has thanked: 795 times
Been thanked: 865 times

Re: Саморобні вагони wildTarik'а

Повідомлення Muton »

Отлично! Сам люблю подобное пилить... однако у вас аккуратнее получается :oops: Подвагонное, больше мелочевки. Правда, на торце одна балка криво легла :oops:

Насчет окраски. Рекомендую потратится на баллоны от Tamiya. Расход на 1 вагон будет незначительный (особенно в ТТ). Хватит надолго.
Аватар користувача
burbon
Супермодератор
Повідомлень: 1572
З нами з: 04 травня 2015, 09:29
Имя: Igor
Звідки: Kyiv, Ukraine
Мой типоразмер: TT, Z, H0e
DIGITAL DCC/mfx
Ремонт, обслуживание и оцифровка моделей Z, N, TT, H0, 1, G
Has thanked: 162 times
Been thanked: 632 times

Re: Саморобні вагони wildTarik'а

Повідомлення burbon »

Тарас, хорошая работа! Особенно понравилась лесница. Ее в кондукторе паяли или "с руки"?
Грунтовать любым модельным грунтом, предварительно обезжирив поверхность. Если будут наноситься декали то рекомендую красить модель глянцем, потом декали, а за тем полуматовым лаком.
Лучше много раз по разу, чем ниразу много раз...
Аватар користувача
wildTarik
Повідомлень: 339
З нами з: 14 серпня 2015, 12:39
Имя: Тарас
Звідки: ст.Стрий Льв.зал.
Мой типоразмер: TT, N
Has thanked: 150 times
Been thanked: 37 times

Re: Саморобні вагони wildTarik'а

Повідомлення wildTarik »

zizik писав:Досить симпатично виходить, як для ТТ.
Тарас, а які ідеї на рахунок сцепок? Є якісь варіанти ?
Хочу Kadee #714, але хотіти ніхто не забороняє :D Попросив знайоми в штатах подізнаватись шопачьом, а то я з англійською не дуже дружу. Або з ебея замовляти, але тоді було б добре ше з кимось, вигідніше буде.
Muton писав:Отлично! Сам люблю подобное пилить... однако у вас аккуратнее получается :oops: Подвагонное, больше мелочевки. Правда, на торце одна балка криво легла :oops:
Дякую. Балку бачив ще як тільки приклеїв, може спробую відірвати і переклеїти. Просто це перша модель з полістиролу, матеріал для мене новий. Раніше з картону робив, але це ще було в 15-16 років, тому на відповідному рівні :)
burbon писав:Тарас, хорошая работа! Особенно понравилась лесница. Ее в кондукторе паяли или "с руки"?
Грунтовать любым модельным грунтом, предварительно обезжирив поверхность. Если будут наноситься декали то рекомендую красить модель глянцем, потом декали, а за тем полуматовым лаком.
Дякую, стараємось ;) Паяв в самопальному кондукторі. Видрукував креслення в масштабі, приклеїв на картон, потім порозрізав і клеїв на ще один шматок картону, закладаючи між кусочками виводи від резисторів потіжністю 0.125 Вт (власне з них і спаяна драбина, розчіпні важелі, будуть бокові підніжки та поручні.
Герої не вмирають!
=================================
Зображення
Аватар користувача
wildTarik
Повідомлень: 339
З нами з: 14 серпня 2015, 12:39
Имя: Тарас
Звідки: ст.Стрий Льв.зал.
Мой типоразмер: TT, N
Has thanked: 150 times
Been thanked: 37 times

Re: Саморобні вагони wildTarik'а

Повідомлення wildTarik »

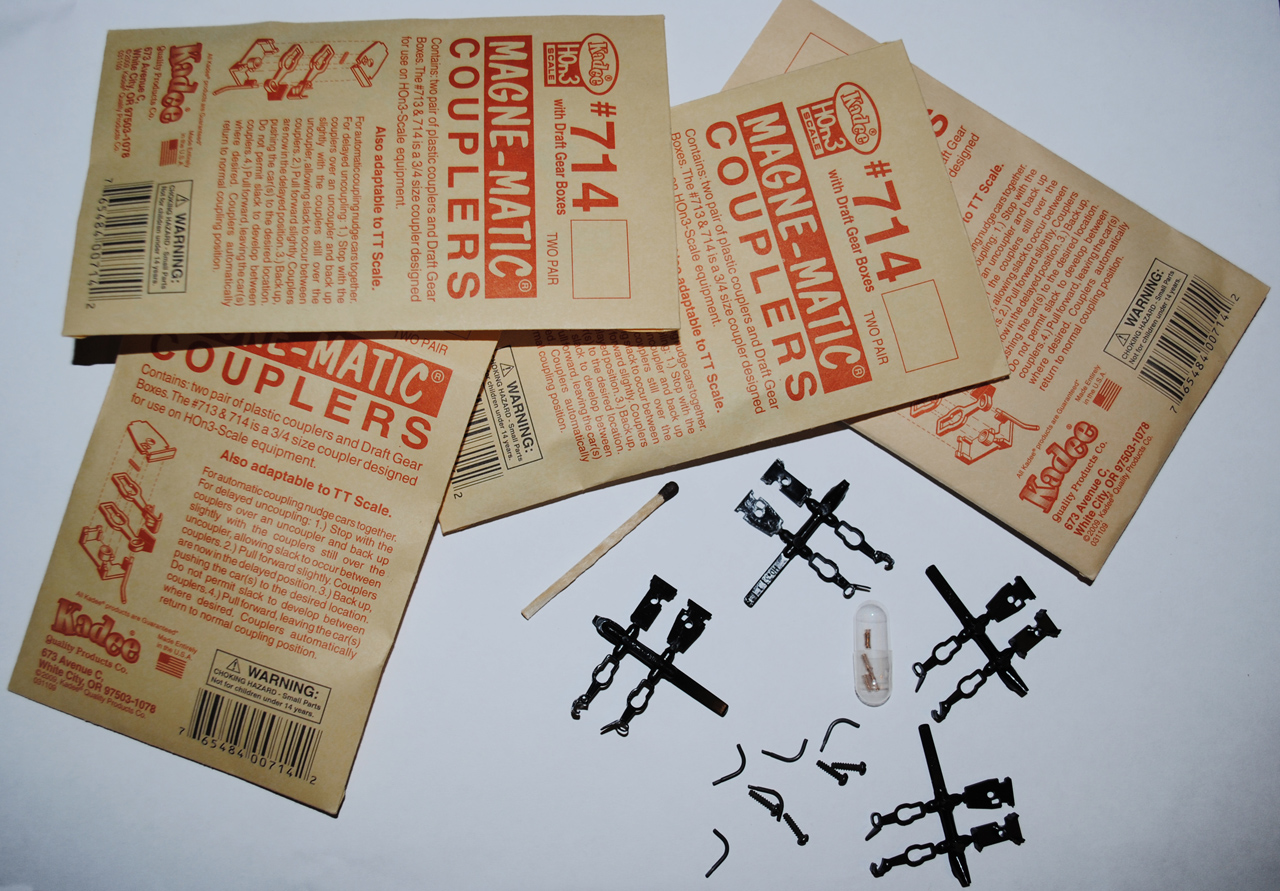

Привезли нині сцепки Kadee #714. Поки обмиваємо, тому ще не збирав до купи :D Тільки фото вмісту одного пакетика.
Вміст одного пакетика Kadee #714
Вміст одного пакетика Kadee #714
Востаннє редагувалось 15 листопада 2015, 15:32 користувачем wildTarik, всього редагувалось 1 раз.
Герої не вмирають!
=================================
Зображення
Аватар користувача
Stinky
Супермодератор
Повідомлень: 5903
З нами з: 16 травня 2015, 01:19
Имя: Дионисий
Звідки: Kiew
Мой типоразмер: Н0
Has thanked: 1017 times
Been thanked: 2106 times
Контактна інформація:

Re: Саморобні вагони wildTarik'а

Повідомлення Stinky »

Капец какое оно мелкое.Еще и собирать надо. :? Особенно пружинки "радуют".
Зображення
Аватар користувача
wildTarik
Повідомлень: 339
З нами з: 14 серпня 2015, 12:39
Имя: Тарас
Звідки: ст.Стрий Льв.зал.
Мой типоразмер: TT, N
Has thanked: 150 times
Been thanked: 37 times

Re: Саморобні вагони wildTarik'а

Повідомлення wildTarik »

Нармал. Вчора після коньячку одну зібрав. Нічого складного. Правда одну пружинку роздавив пінцетом, але америкоси передбачливі і на 4 сцепки кладуть 6 пружинок :)
Герої не вмирають!
=================================
Зображення
Аватар користувача
gin_steam
Повідомлень: 253
З нами з: 04 листопада 2015, 18:23
Имя: Александр
Звідки: Горловка, Украина
Мой типоразмер: Gauge 1, Live steam
Been thanked: 1 time

Re: Саморобні вагони wildTarik'а

Повідомлення gin_steam »

В таком масштабе и так детально :o Нет слов
Тут не то что пинцетом, иголкой под микроскопом работать нужно
Аватар користувача
zizik
Повідомлень: 845
З нами з: 28 травня 2015, 23:47
Имя: Ruslan
Звідки: Lemberg
Мой типоразмер: НО
Has thanked: 58 times
Been thanked: 25 times

Re: Саморобні вагони wildTarik'а

Повідомлення zizik »

Завжди дивуюсь ТТ і Н-кам, їхньому терпінню працювати з такими дрібними деталями.
Тарас, де ти замовляв таки сцепки?
Зображення
Аватар користувача
Muton
Повідомлень: 3879
З нами з: 11 травня 2015, 23:12
Имя: Вітя
Звідки: Київ
Мой типоразмер: НО
Has thanked: 795 times
Been thanked: 865 times

Re: Саморобні вагони wildTarik'а

Повідомлення Muton »

wildTarik писав:Нармал. Вчора після коньячку одну зібрав. Нічого складного. Правда одну пружинку роздавив пінцетом, але америкоси передбачливі і на 4 сцепки кладуть 6 пружинок :)
Это жееесть! :o У меня всегда пружинки улетают со стола в астрал утерянных деталей... не перевариваю подобную сборку, тяжело дается. Удачи в этом нелегком деле.
Аватар користувача
wildTarik
Повідомлень: 339
З нами з: 14 серпня 2015, 12:39
Имя: Тарас
Звідки: ст.Стрий Льв.зал.
Мой типоразмер: TT, N
Has thanked: 150 times
Been thanked: 37 times

Re: Саморобні вагони wildTarik'а

Повідомлення wildTarik »

zizik писав:Завжди дивуюсь ТТ і Н-кам, їхньому терпінню працювати з такими дрібними деталями.
Тарас, де ти замовляв таки сцепки?
Привезла сестра мого друга зі штатів. Замовляла на ебеї.
Герої не вмирають!
=================================
Зображення
Аватар користувача
vover
Супермодератор
Повідомлень: 3180
З нами з: 02 серпня 2015, 16:29
Имя: Владимир
Звідки: Будапешт
Мой типоразмер: H0
Has thanked: 1143 times
Been thanked: 406 times

Re: Саморобні вагони wildTarik'а

Повідомлення vover »

А як робота по вагончику? Цікаво було б поглянути на кінцевий результат :roll:
Аватар користувача
wildTarik
Повідомлень: 339
З нами з: 14 серпня 2015, 12:39
Имя: Тарас
Звідки: ст.Стрий Льв.зал.
Мой типоразмер: TT, N
Has thanked: 150 times
Been thanked: 37 times

Re: Саморобні вагони wildTarik'а

Повідомлення wildTarik »

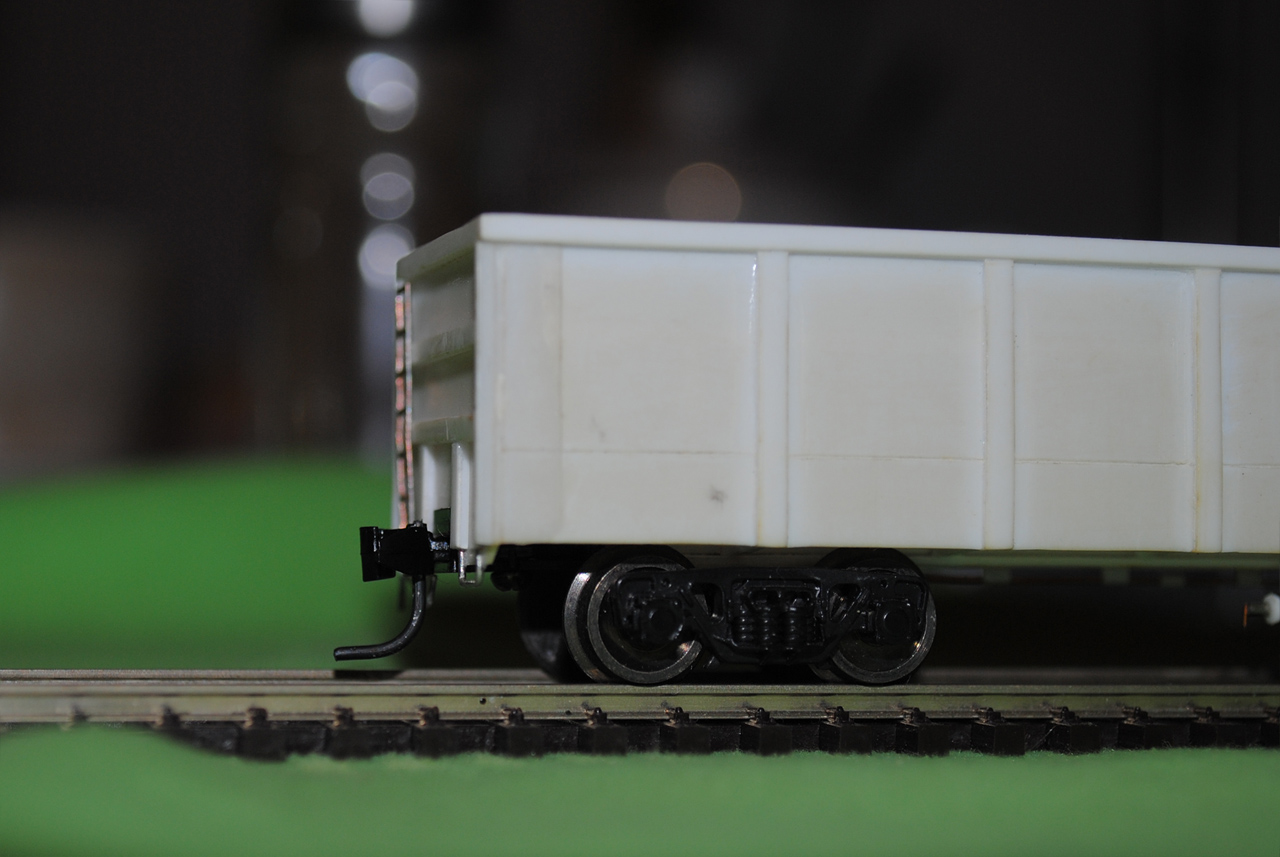

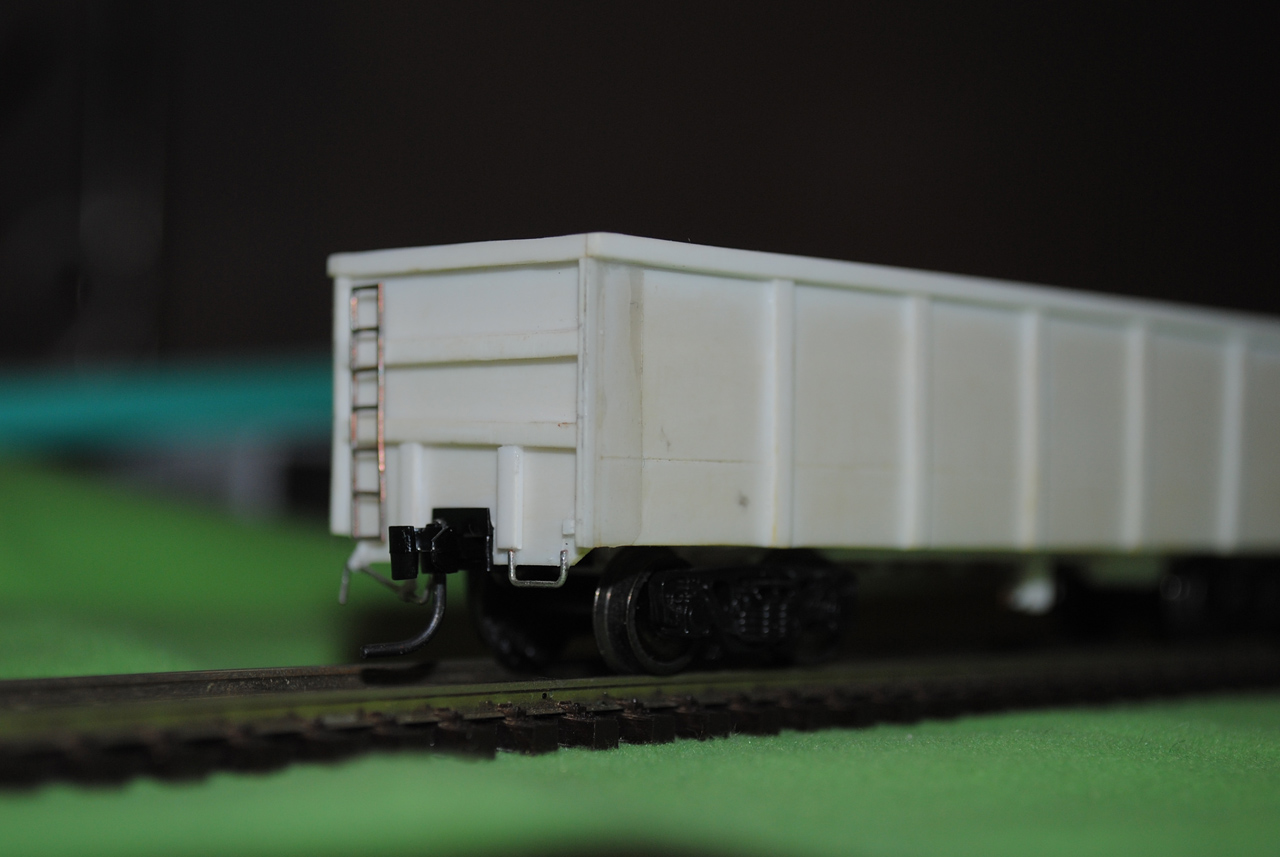

До закінчення ще далеко. А от сьогодні поставив сцепки. Часу зайняло приблизно годину, але то ж вперше. Треба робити ще один вагон, щоб затестити сцепки. А поки дві фотки на швидкоруч. Таки ту криву балку треба виправити :)
Герої не вмирають!
=================================
Зображення
Аватар користувача
burbon
Супермодератор
Повідомлень: 1572
З нами з: 04 травня 2015, 09:29
Имя: Igor
Звідки: Kyiv, Ukraine
Мой типоразмер: TT, Z, H0e
DIGITAL DCC/mfx
Ремонт, обслуживание и оцифровка моделей Z, N, TT, H0, 1, G
Has thanked: 162 times
Been thanked: 632 times

Re: Саморобні вагони wildTarik'а

Повідомлення burbon »

Очень хорошо получается!
Автосцепка вписалать отлично.
Лучше много раз по разу, чем ниразу много раз...
Аватар користувача
wildTarik
Повідомлень: 339
З нами з: 14 серпня 2015, 12:39
Имя: Тарас
Звідки: ст.Стрий Льв.зал.
Мой типоразмер: TT, N
Has thanked: 150 times
Been thanked: 37 times

Re: Саморобні вагони wildTarik'а

Повідомлення wildTarik »

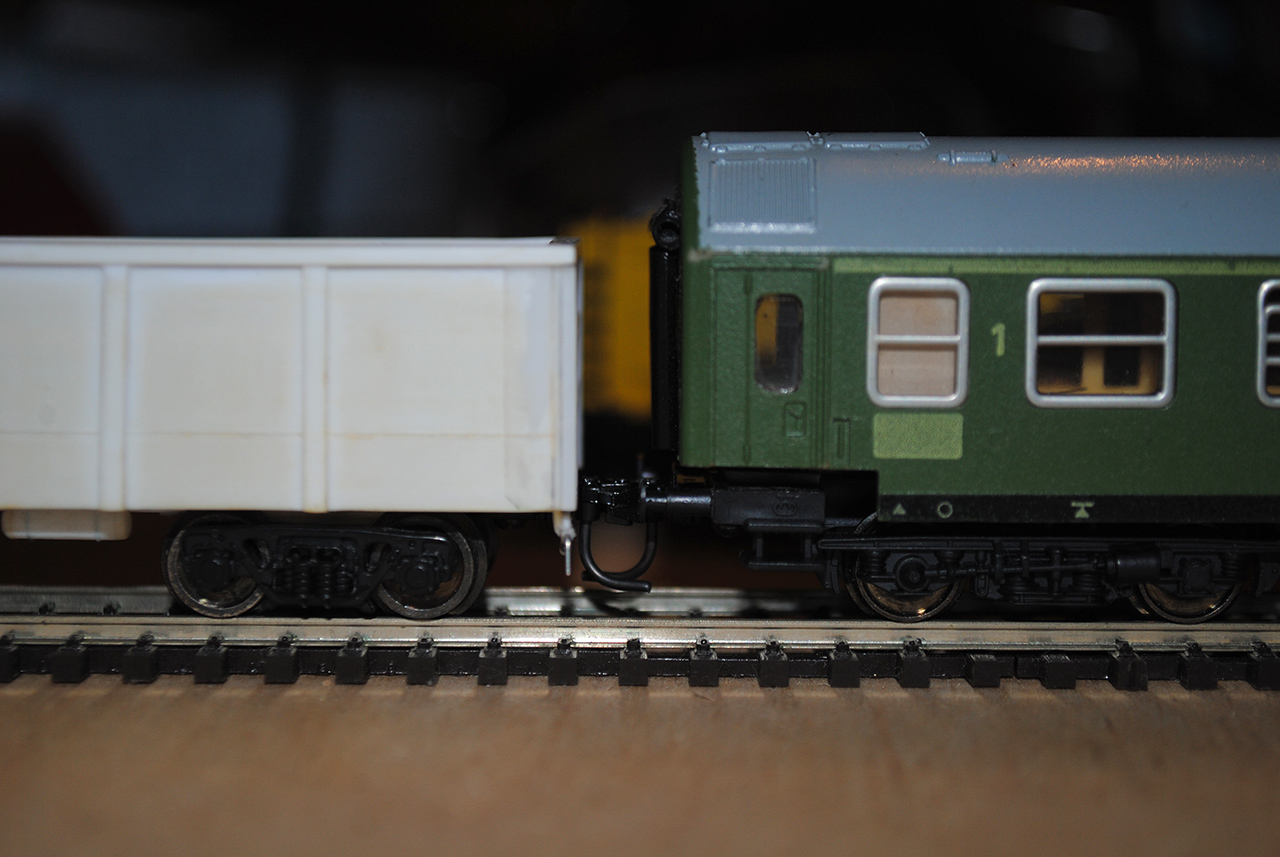

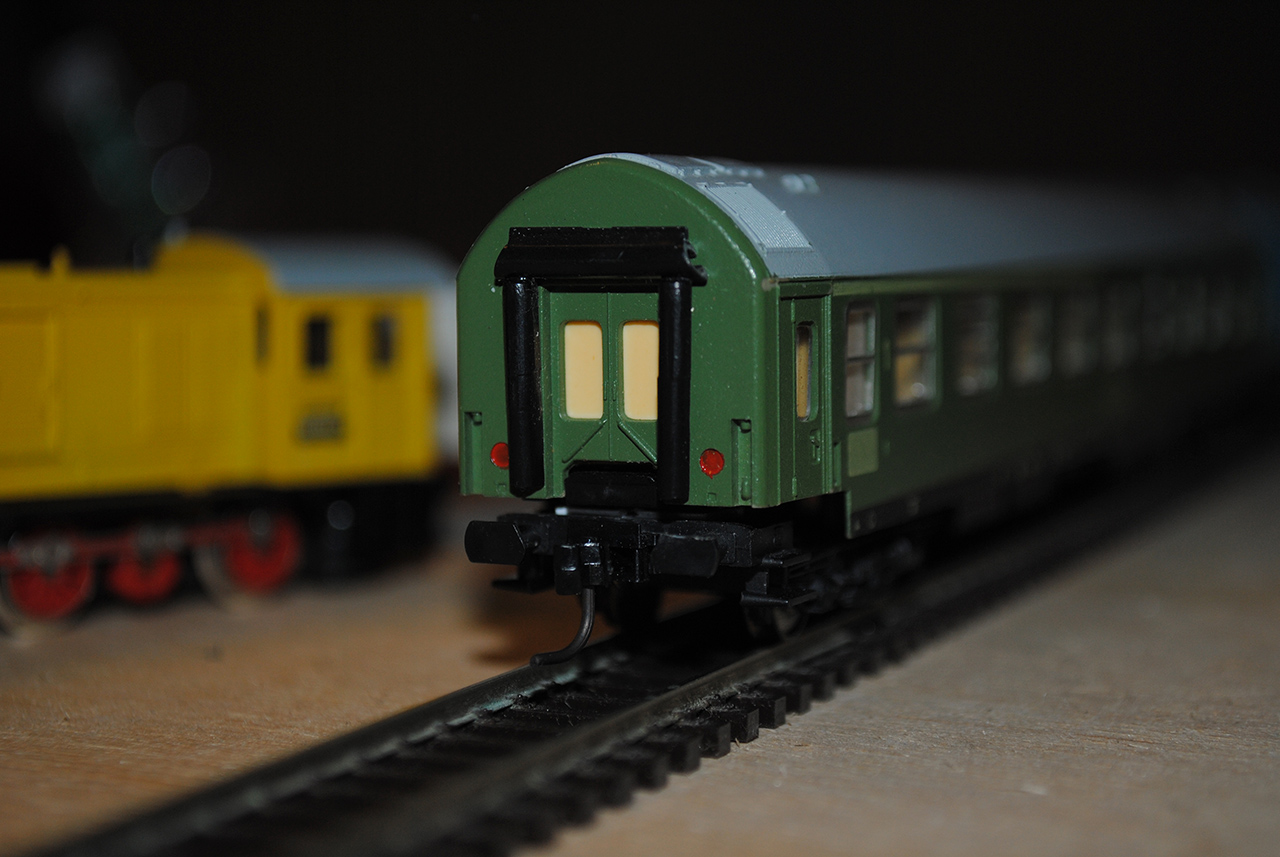

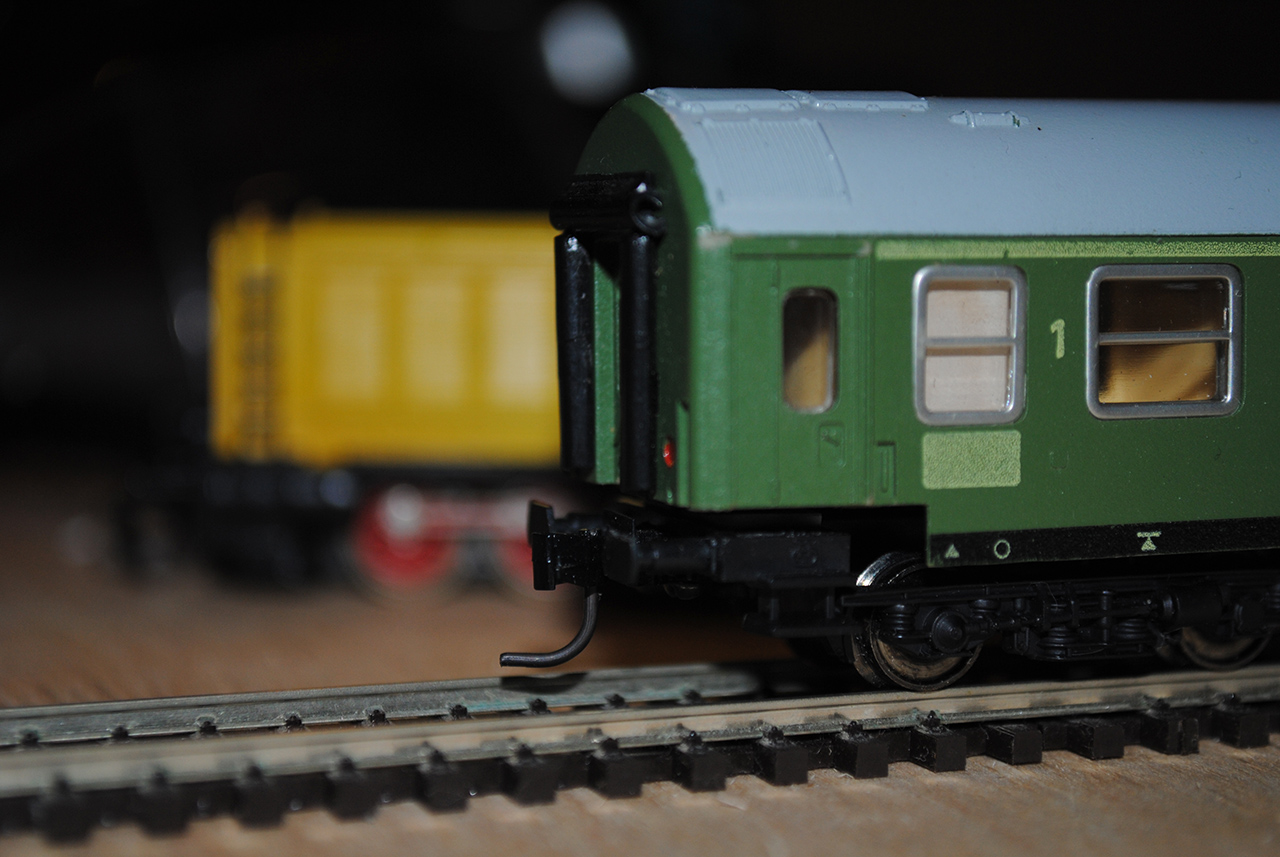

На днях присобачив сцепку на вагон BTTB і протестив зчіпляння/розчіпляння. І шо я такі вам скажу: суперово. Треба мотати котушку електромагніта для підмакетного розчеплювача ЗображенняЗображенняЗображення
Герої не вмирають!
=================================
Зображення
Аватар користувача
youdmit
Повідомлень: 3047
З нами з: 30 липня 2015, 01:48
Имя: ЮрСанич
Звідки: Київ
Мой типоразмер: H0, H0e
Has thanked: 1430 times
Been thanked: 2601 times

Re: Саморобні вагони wildTarik'а

Повідомлення youdmit »

wildTarik писав: Треба мотати котушку електромагніта для підмакетного розчеплювача
Тарас, эти сцепки отлично работают от постоянного магнита, расположенного под рельсами и правильно поцизионированного.
Я сотый раз, опять начну сначала... (А.Макаревич)
Аватар користувача
Muton
Повідомлень: 3879
З нами з: 11 травня 2015, 23:12
Имя: Вітя
Звідки: Київ
Мой типоразмер: НО
Has thanked: 795 times
Been thanked: 865 times

Re: Саморобні вагони wildTarik'а

Повідомлення Muton »

Хороший вагон получается. Деколи есть на него?
Аватар користувача
Stinky
Супермодератор
Повідомлень: 5903
З нами з: 16 травня 2015, 01:19
Имя: Дионисий
Звідки: Kiew
Мой типоразмер: Н0
Has thanked: 1017 times
Been thanked: 2106 times
Контактна інформація:

Re: Саморобні вагони wildTarik'а

Повідомлення Stinky »

Сцепка выглядит отлично.Куда лучше стандартной ТТ сцепки.
А если буфера будут на обоих вагонах в кривой не будут они мешать? :?
Зображення
