Оцифровка Roco 04120A BR 23

Сообщение zizik » 05 май 2017, 00:05

Всім привіт!
Дочекався я на решті димогенератора, за що велике спасибі Ігорю burbon.
Отже, "дело было вечером, делать было нечего...." :mrgreen:

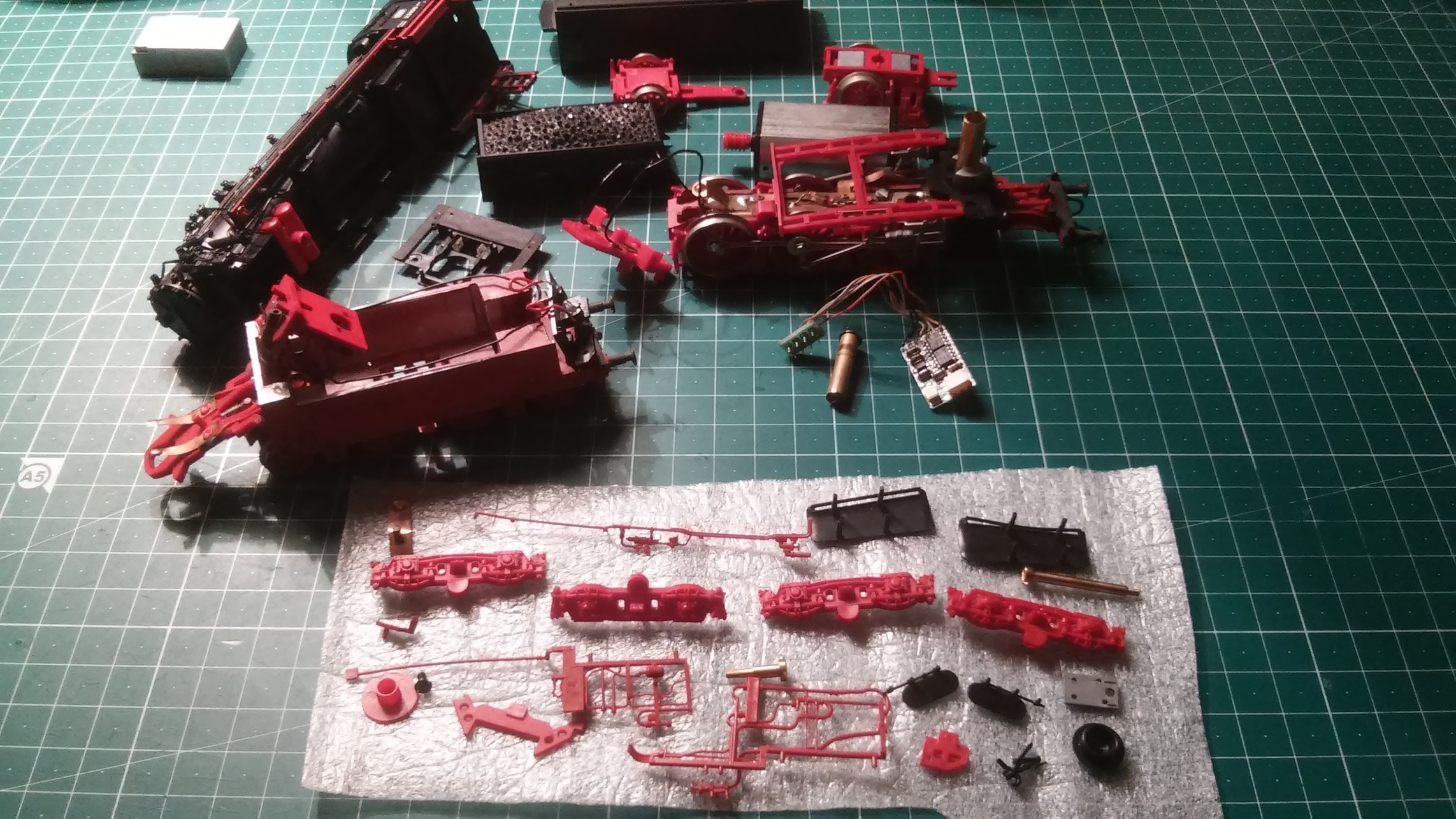

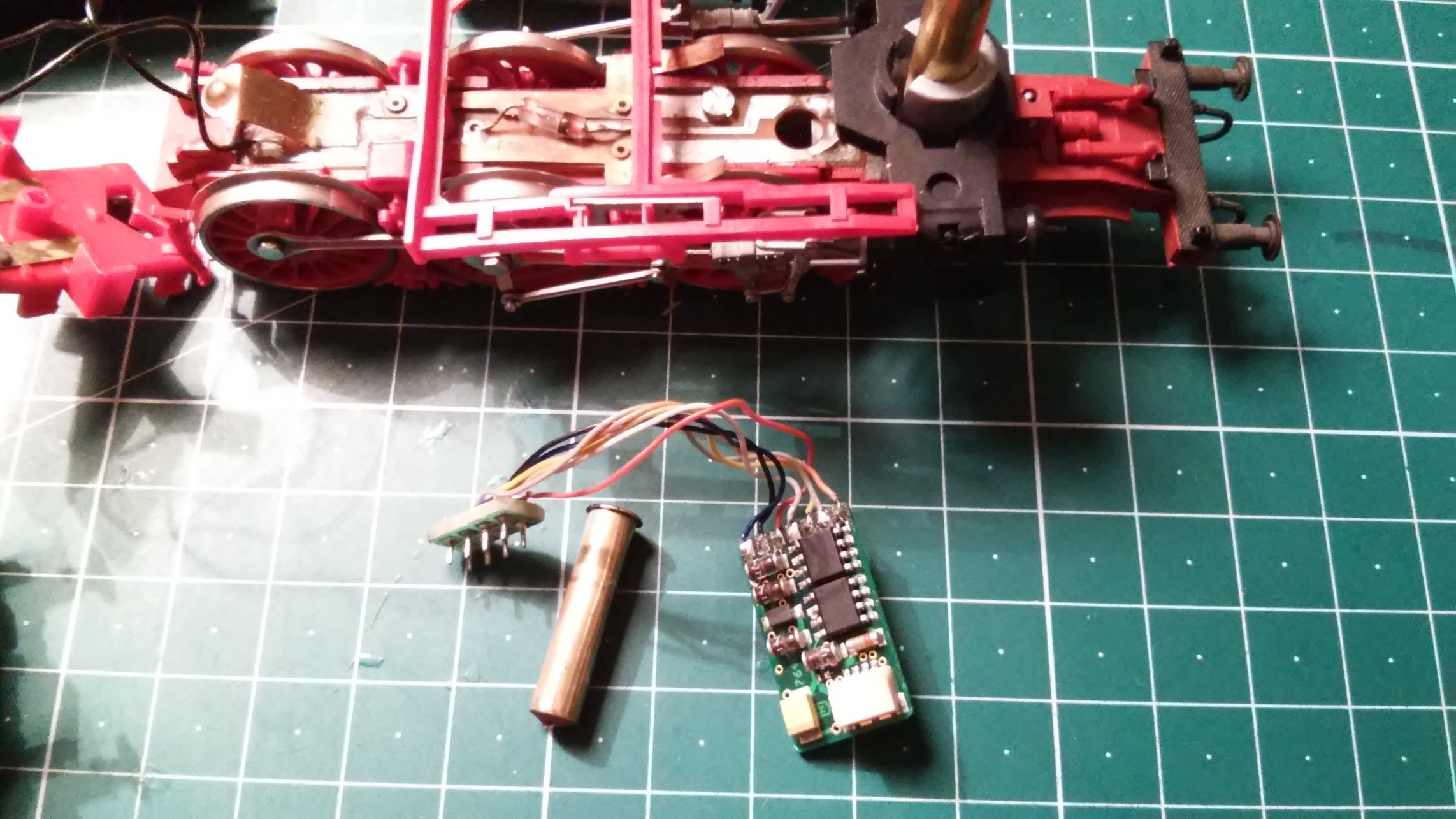

Для початку паровоз розібрав до "скелета". Місце для декодера вибрав - тендер. Там найкраще для підключення контактів і відповідно меньше проводів потрібно буде тягнути.

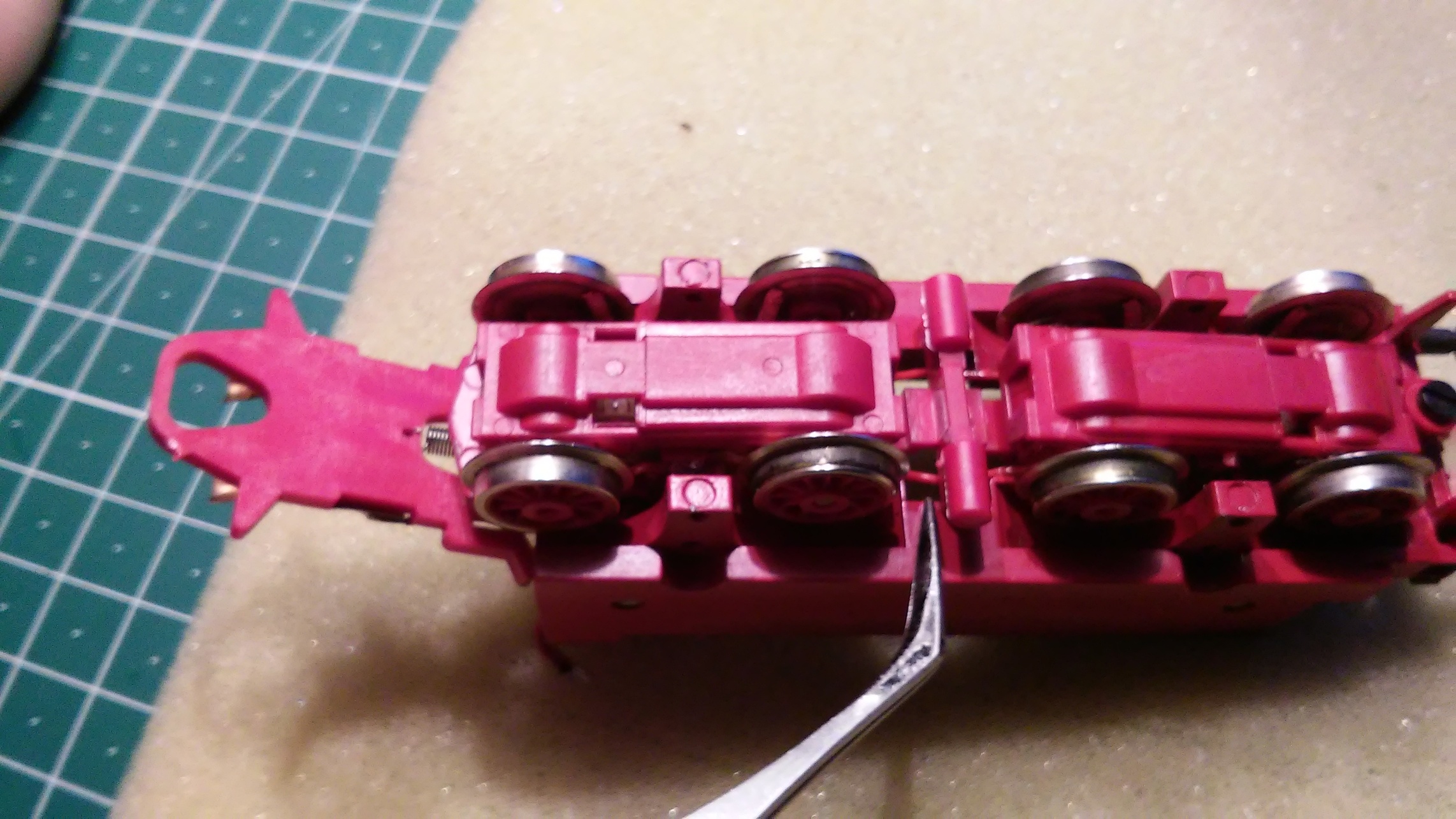

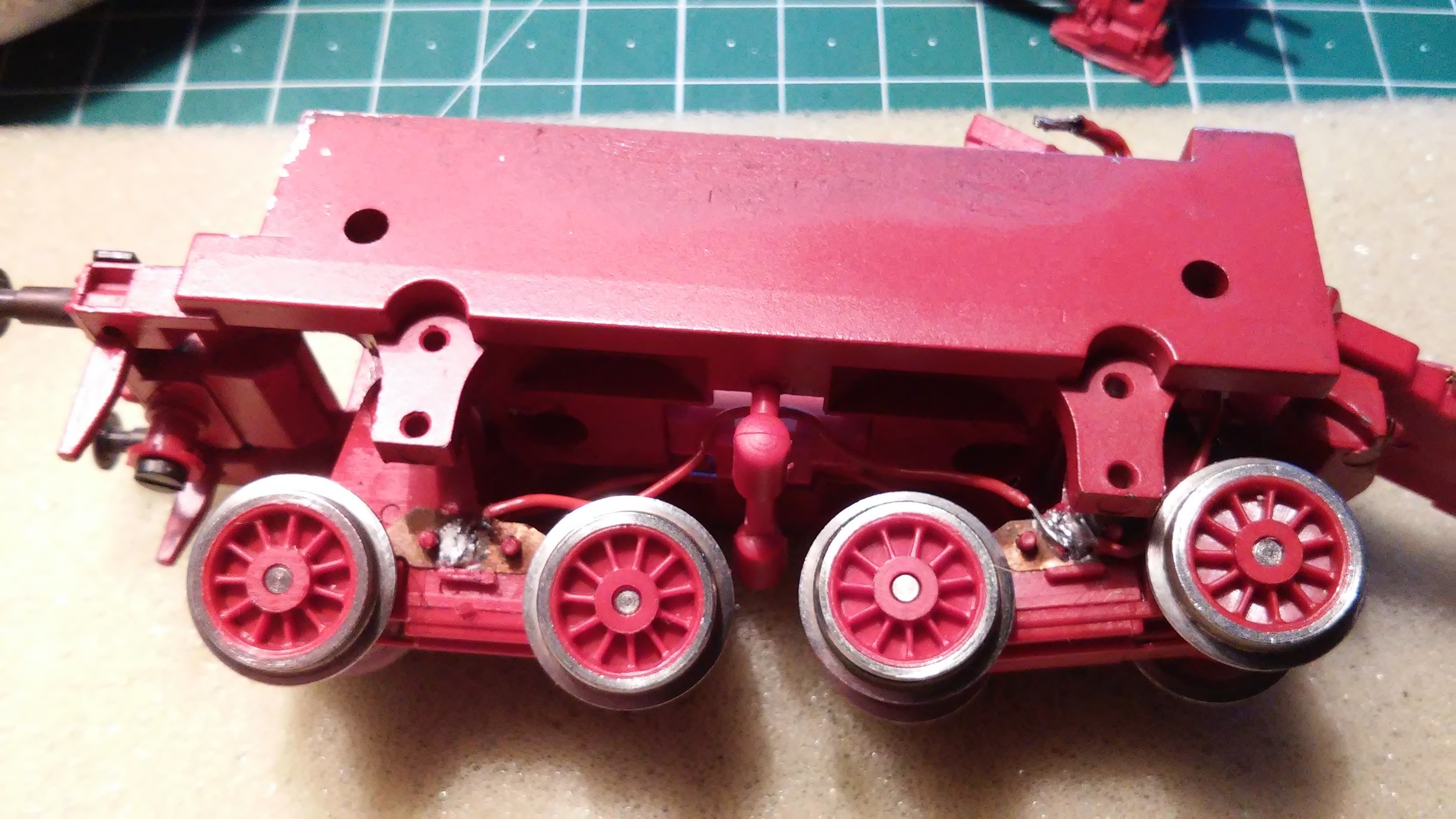

Перше що почав робити, це перепаювати контакти візків. Їх пустив понизу, бо кришка тендера досить щільно прилягає до мотора і місця для проведення контантів там фактично немає.

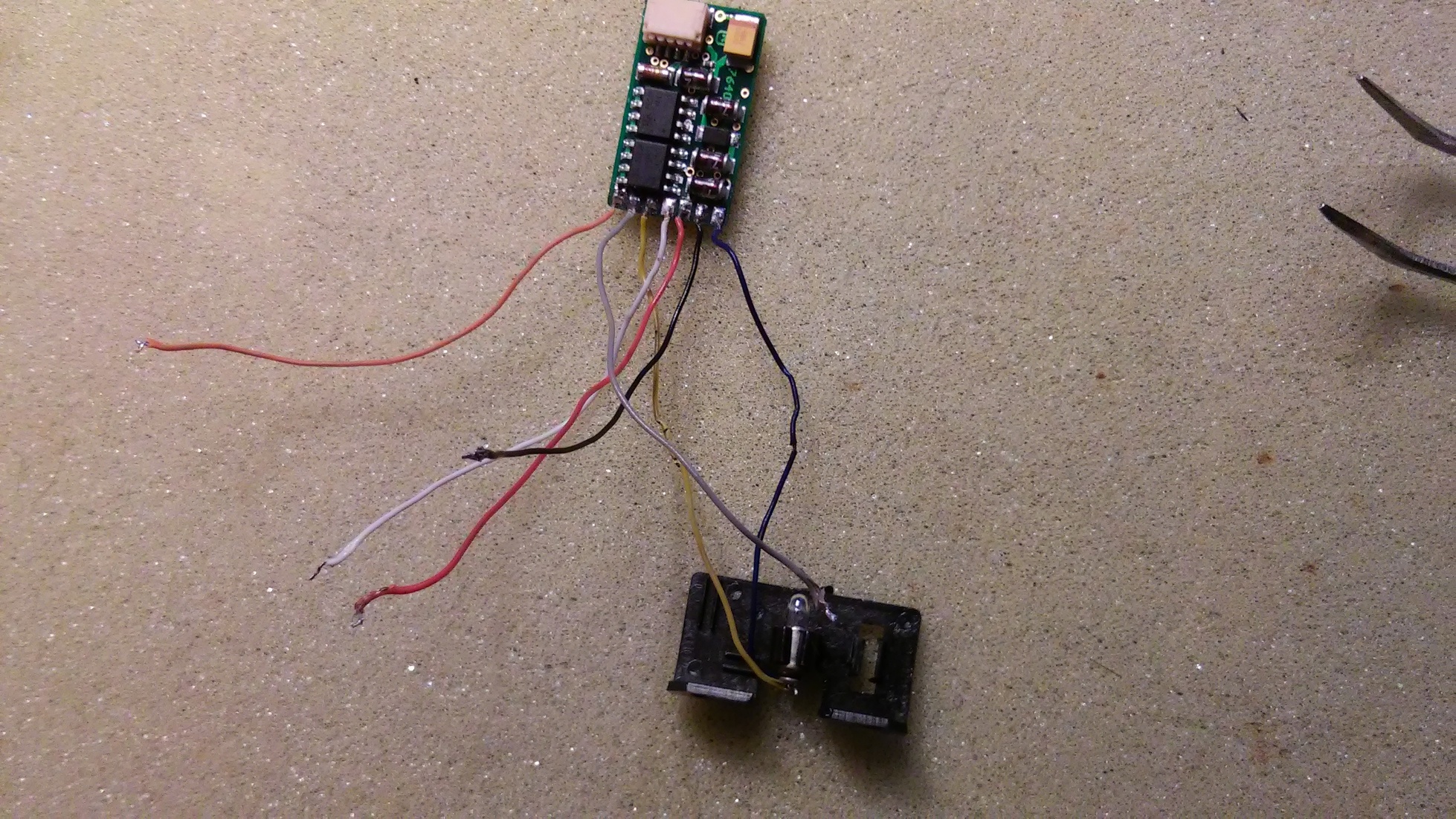

Наступне зробив задньє світло. Жовтий і синій (+) контакти.

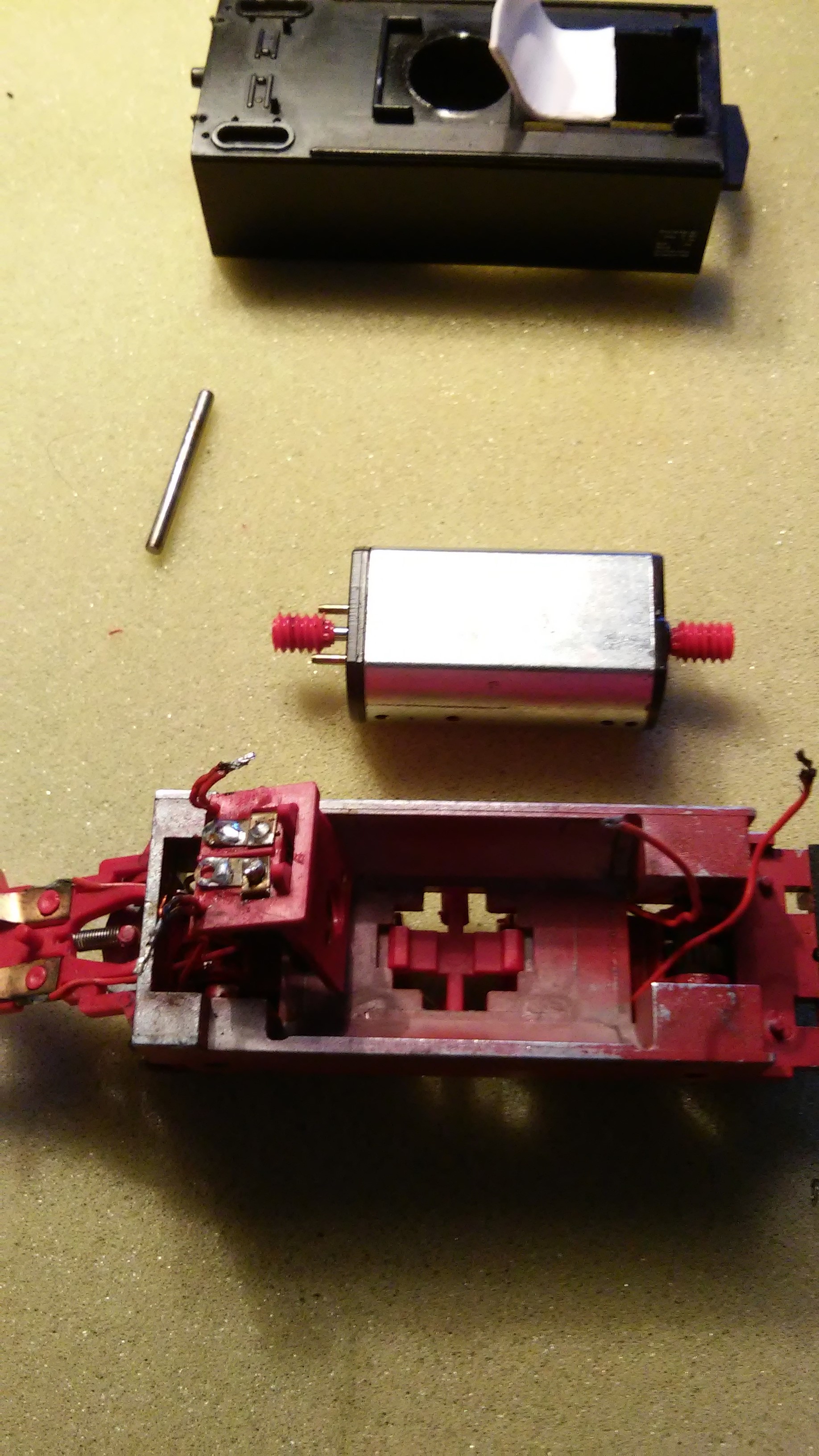

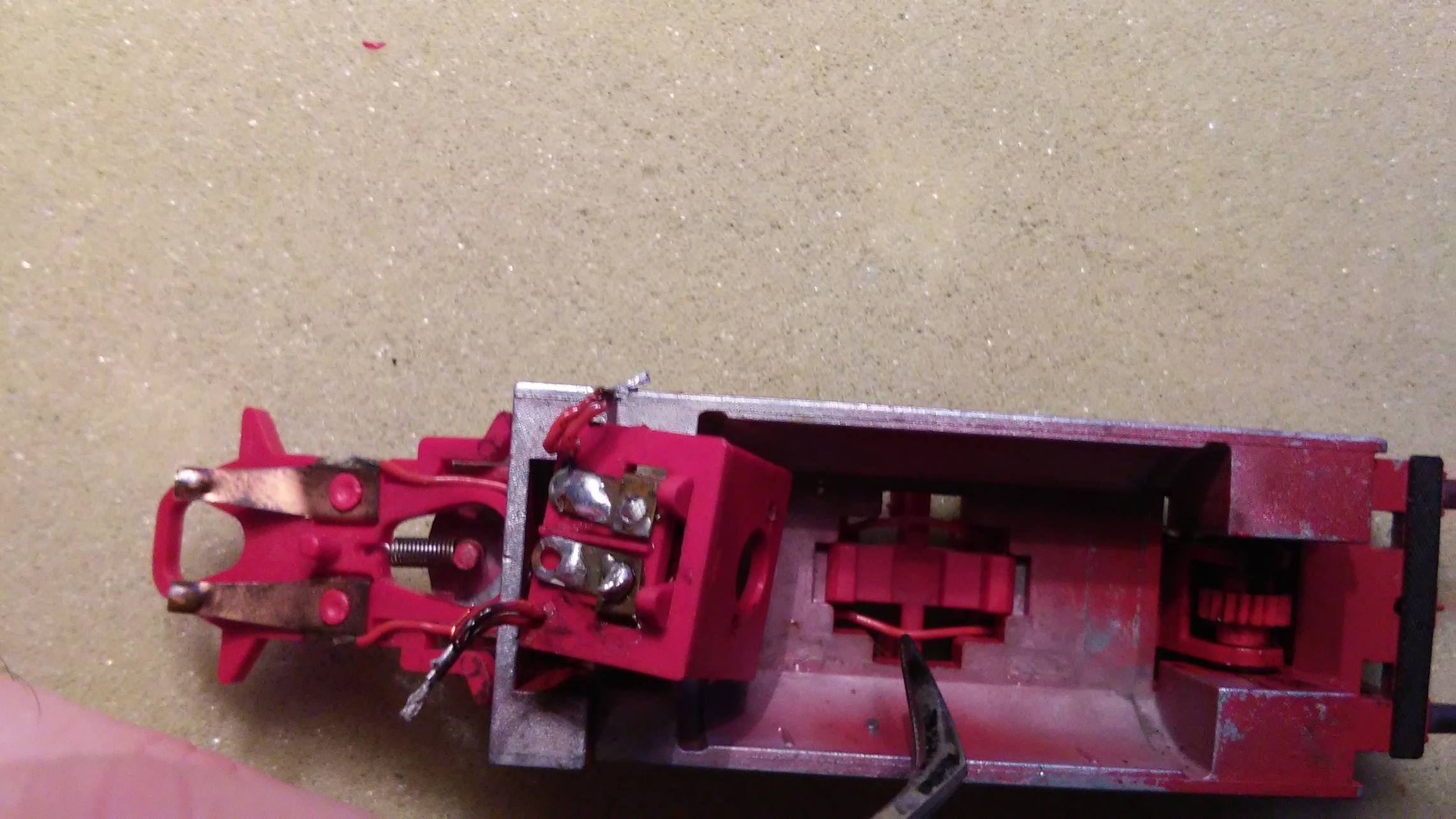

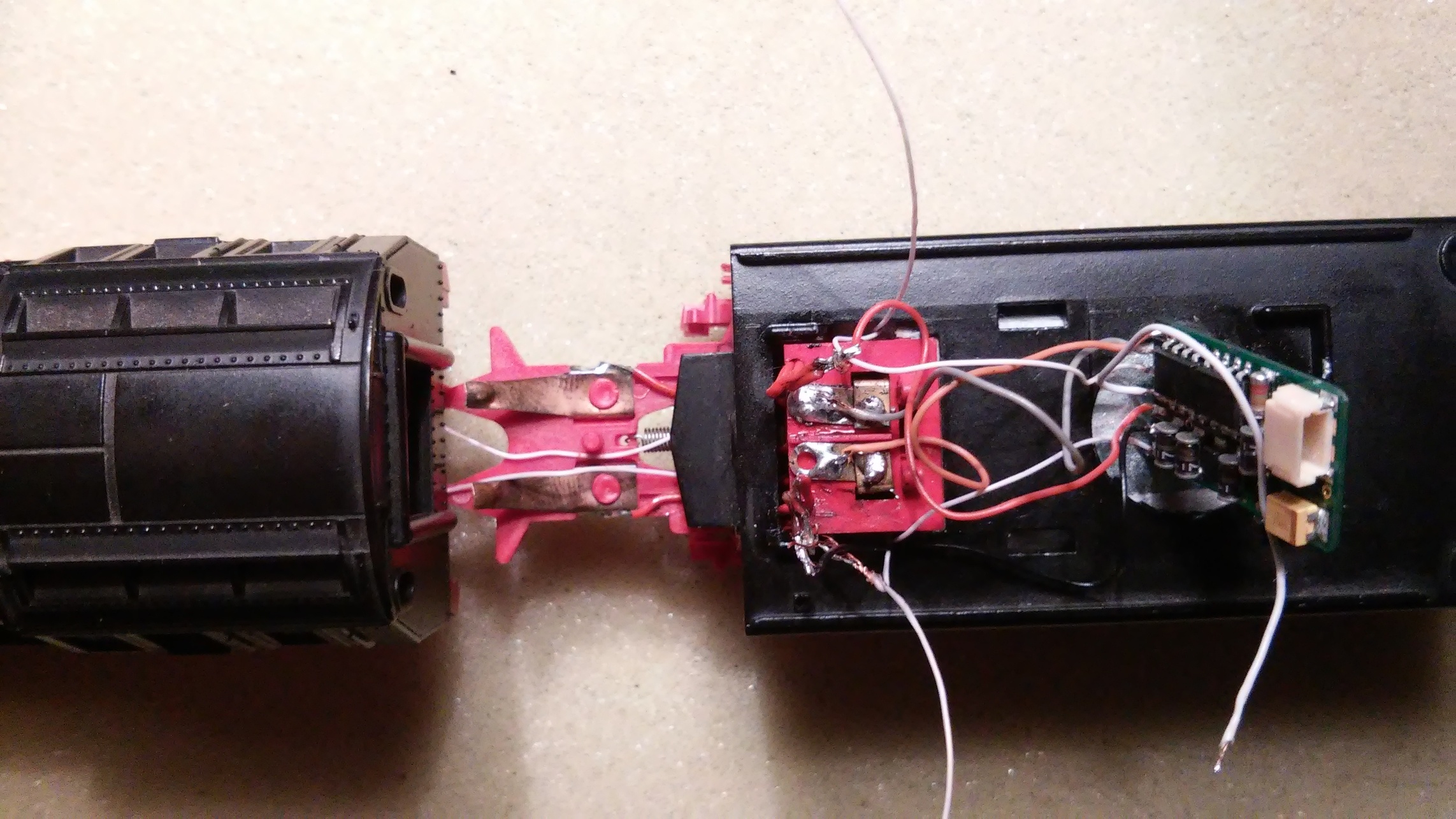

Після чого зібрав візки, тендер, і приєднав контакти. Відповідно на мотор помаранчевий і сірий, рельси (візки) червоний і чорний.

Залишається приєднати димогенератор і переднє освітлення. Відразу доповню що рідні лампочки освітлення не замінював. Вони мене цілком влаштовують.

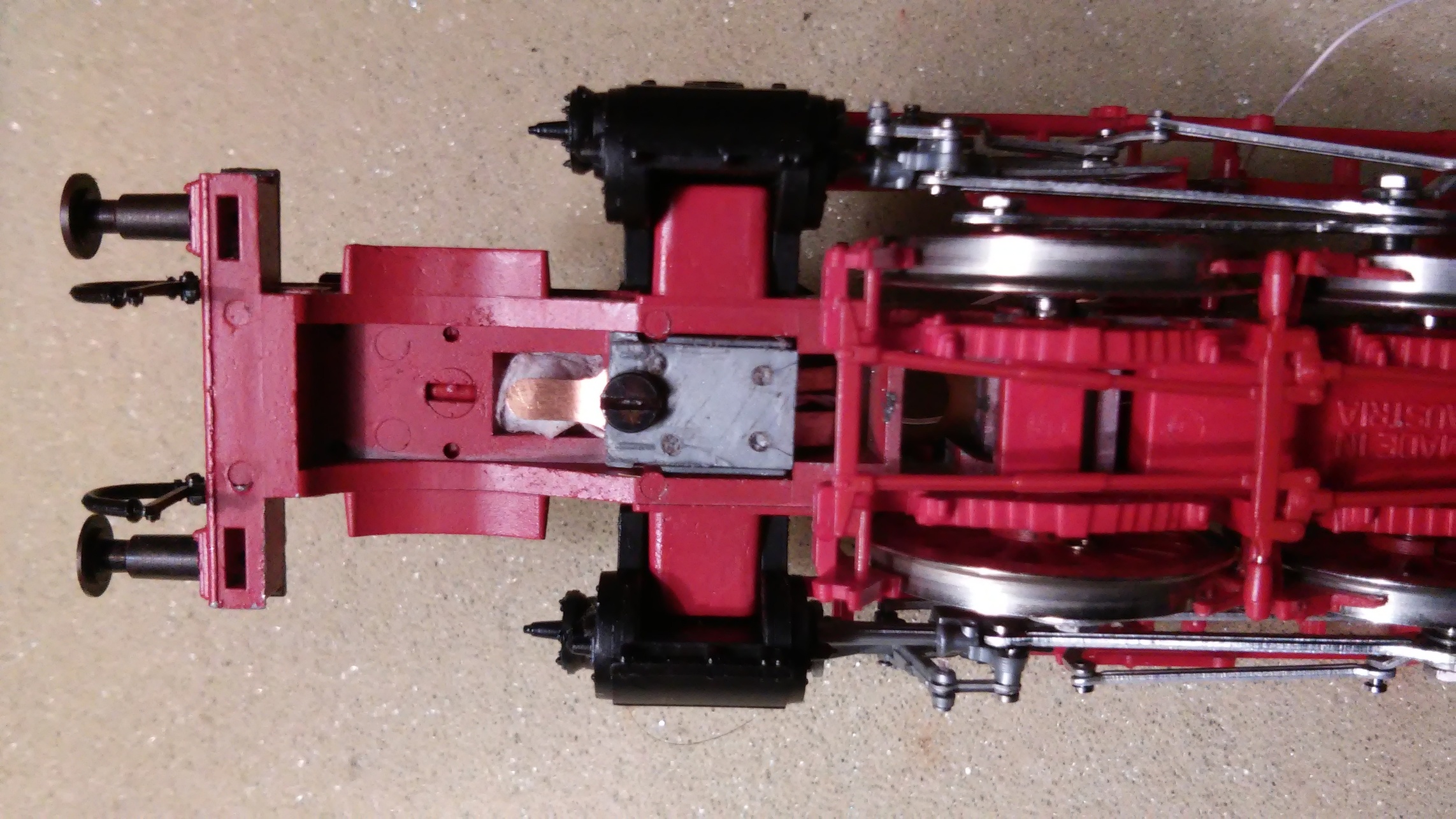

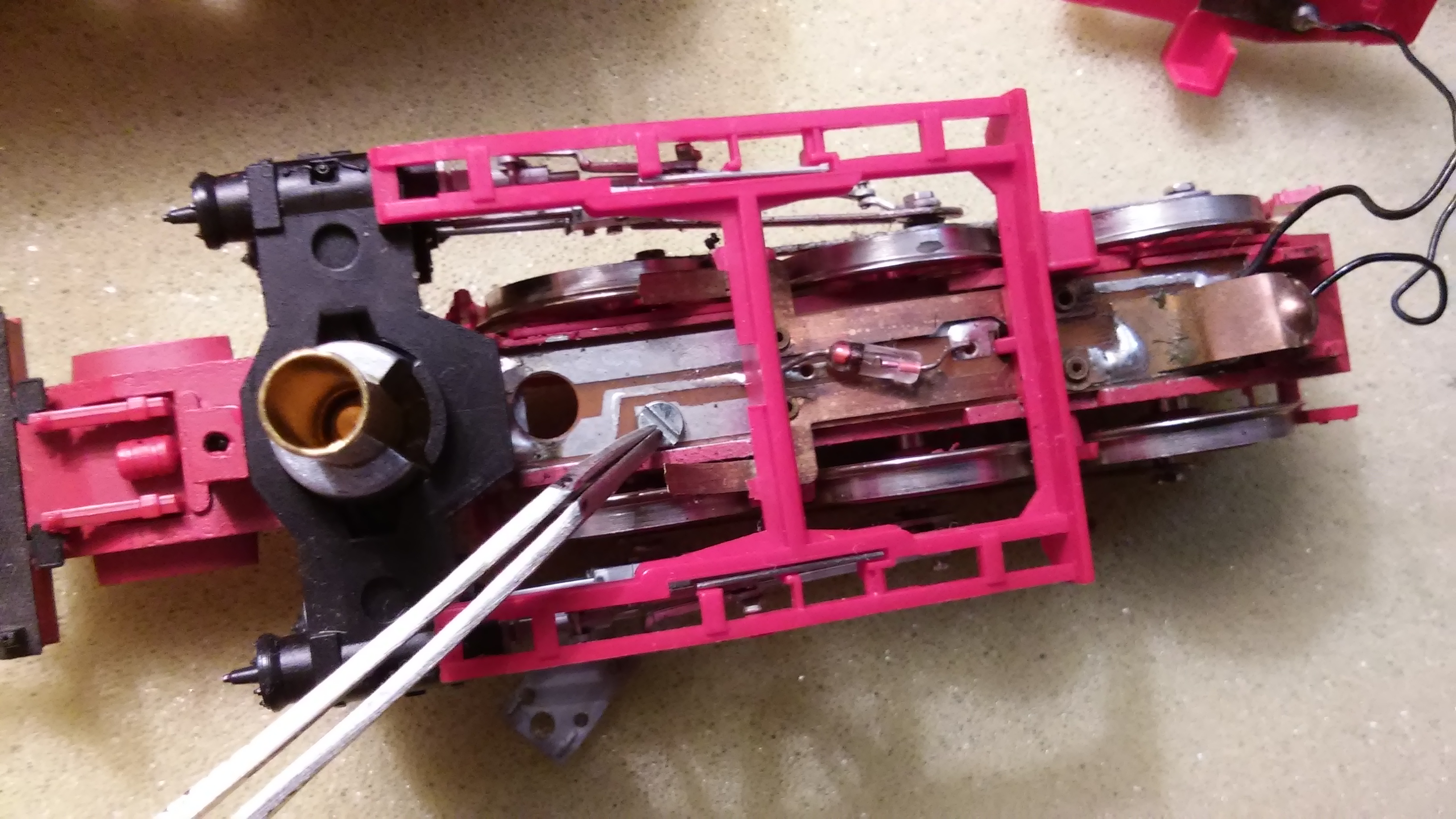

Далі. Рама, як відомо є повністью металева. Але колеса у роко на відміну від фляйшмана є пластмасові. Спасає болт який вкручений у раму і відповідно є контактом (+). Гільза для димогенератора ( яка є одним цілим з рамою) і лампочка освітлення відповідно будуть отримувати свій (+)

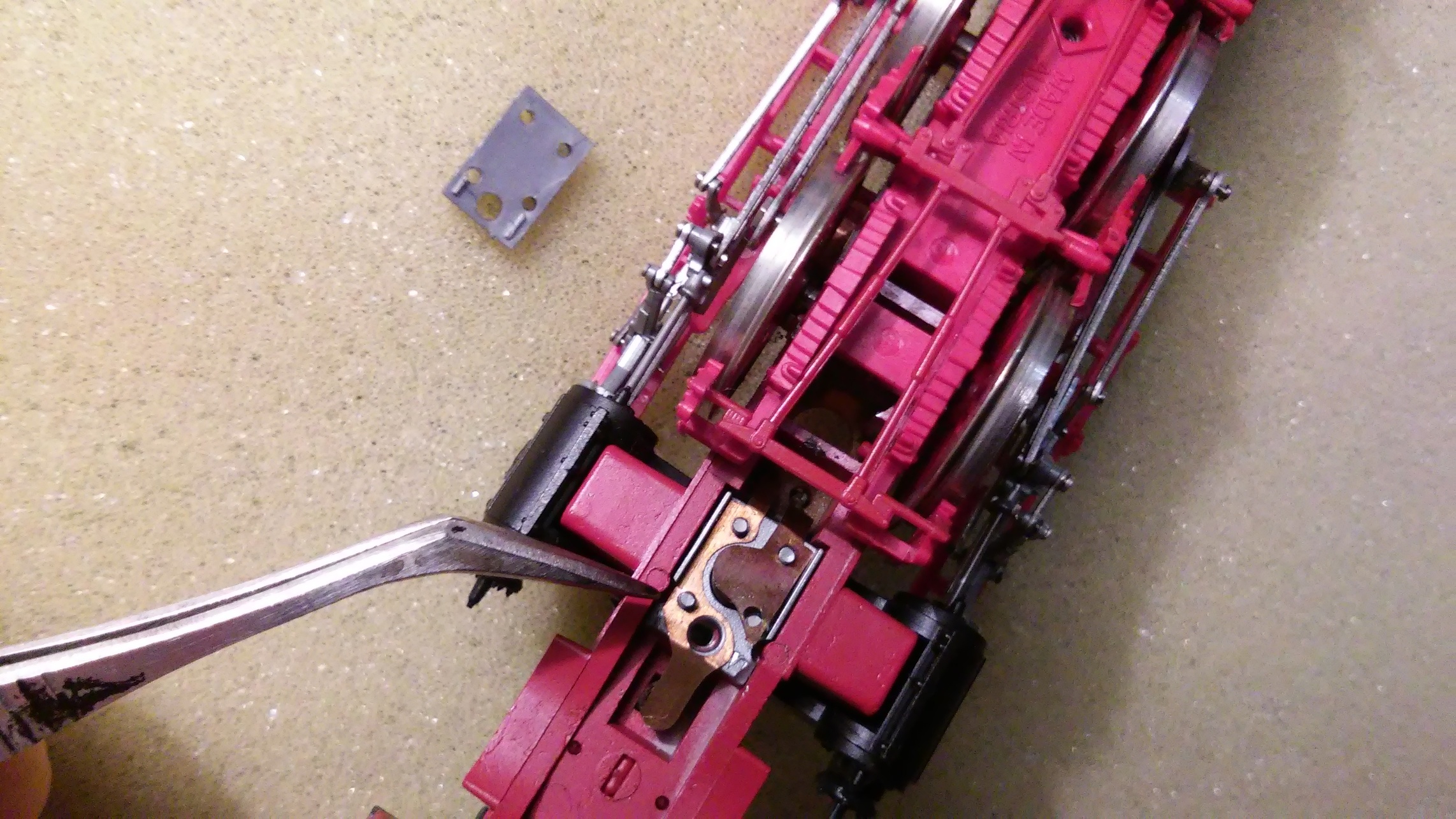

Головне оминути ці пластини, які потрібні для аналога. Їх звичайно можна було демонтувати ( просто викинути), яле вирішив їх залишити :roll:

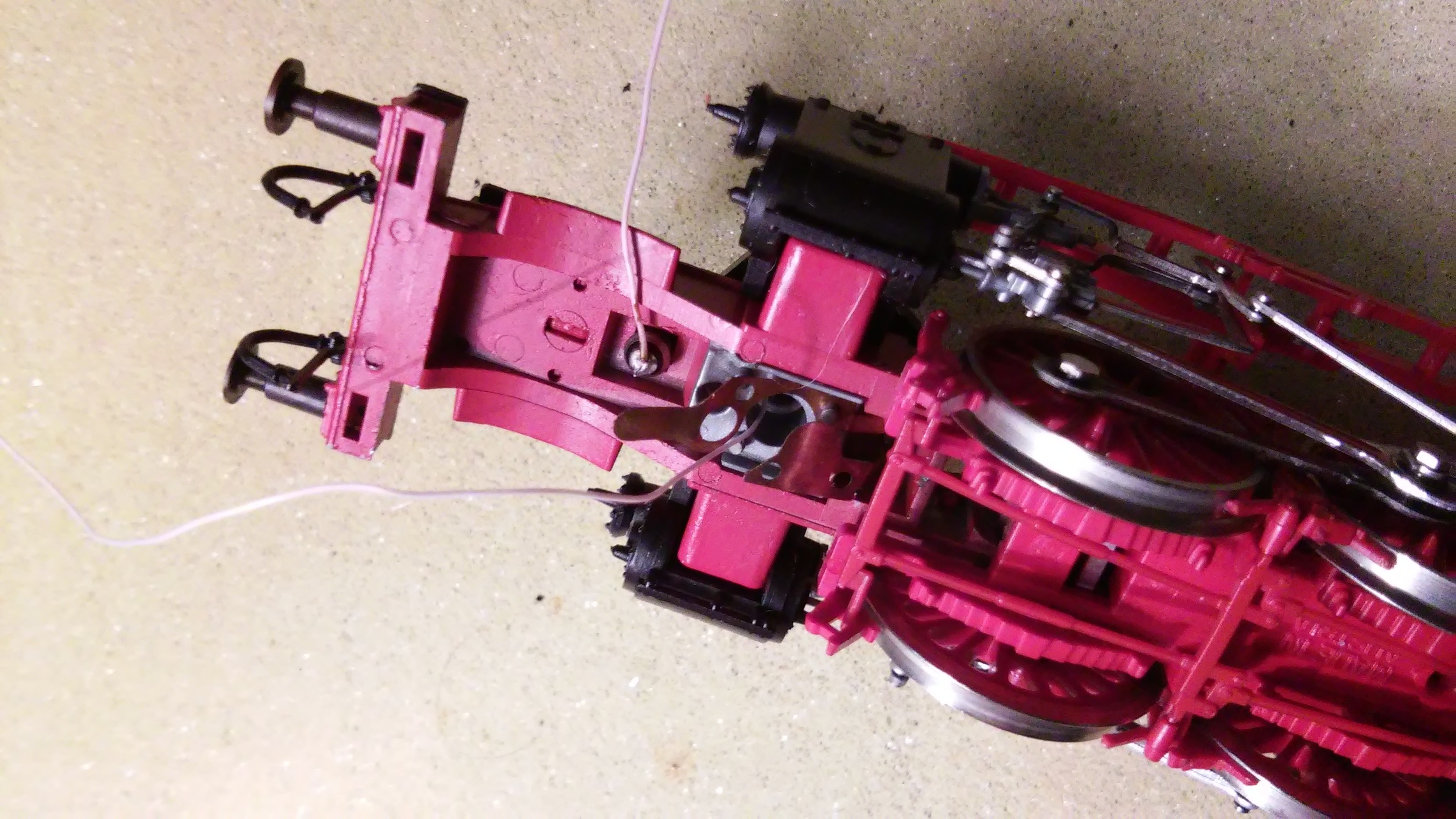

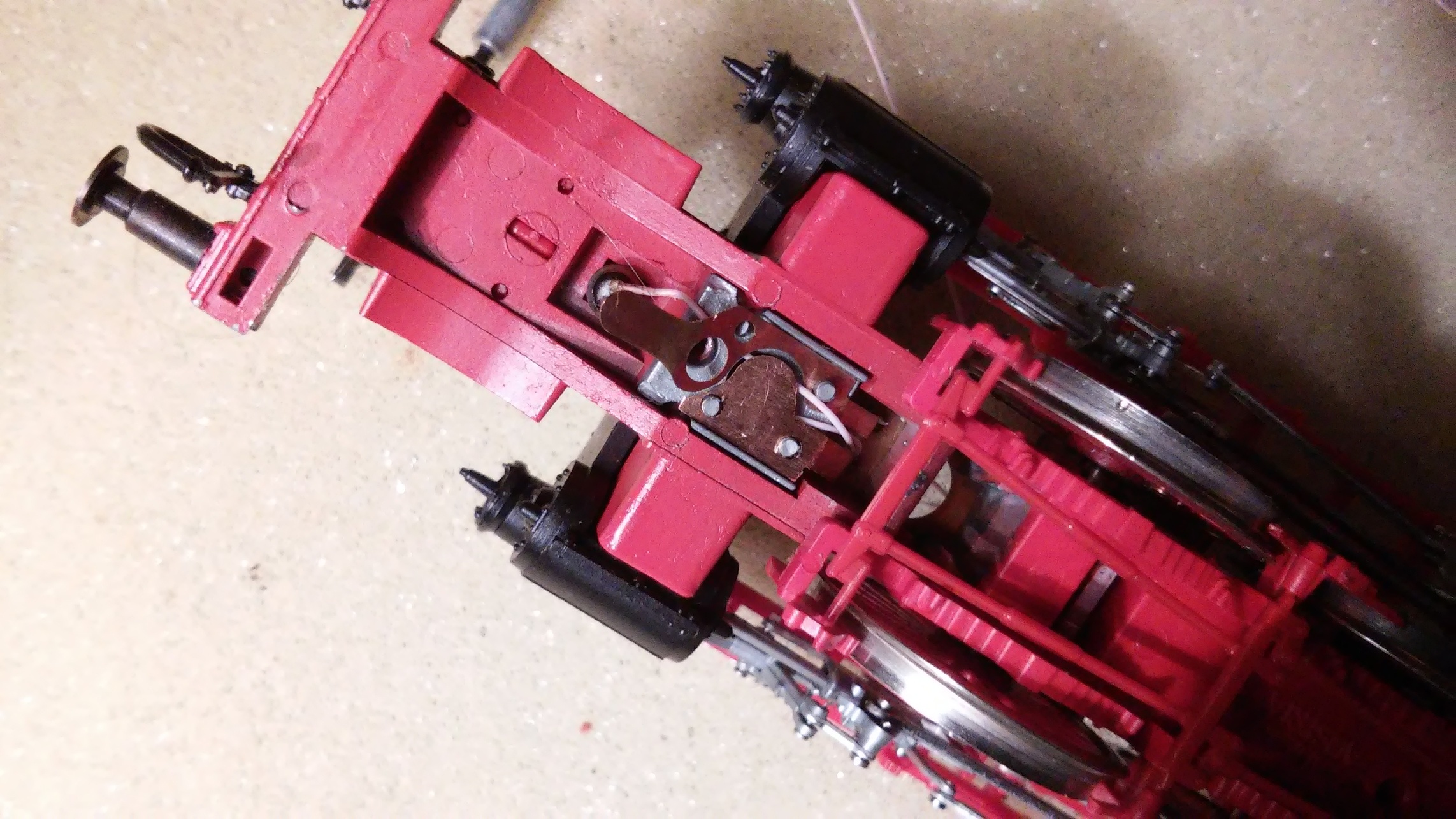

Продовження. Припаяв контакти відповідно до димогенератора і лампочки і акуратно проштовхую їх на другий бік. Закриваємо кришкою і підкладаю ізоляцію біля лампочки, що б не було замикання :P

Ці два проводи від димогенератора і лампочки ( відповідно зелений і білий ) бажано припаяти чим довшими для зручності монтажу.

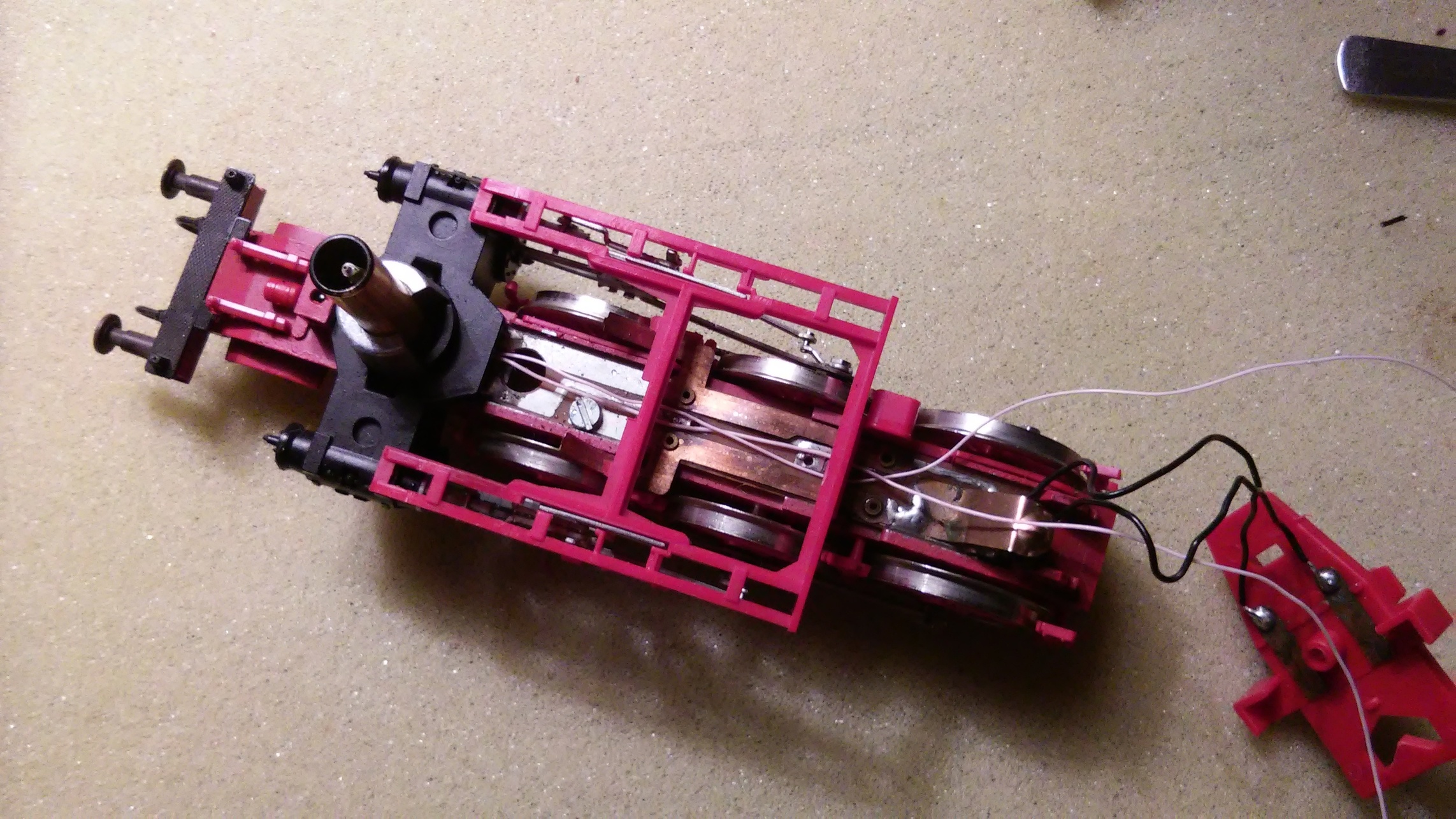

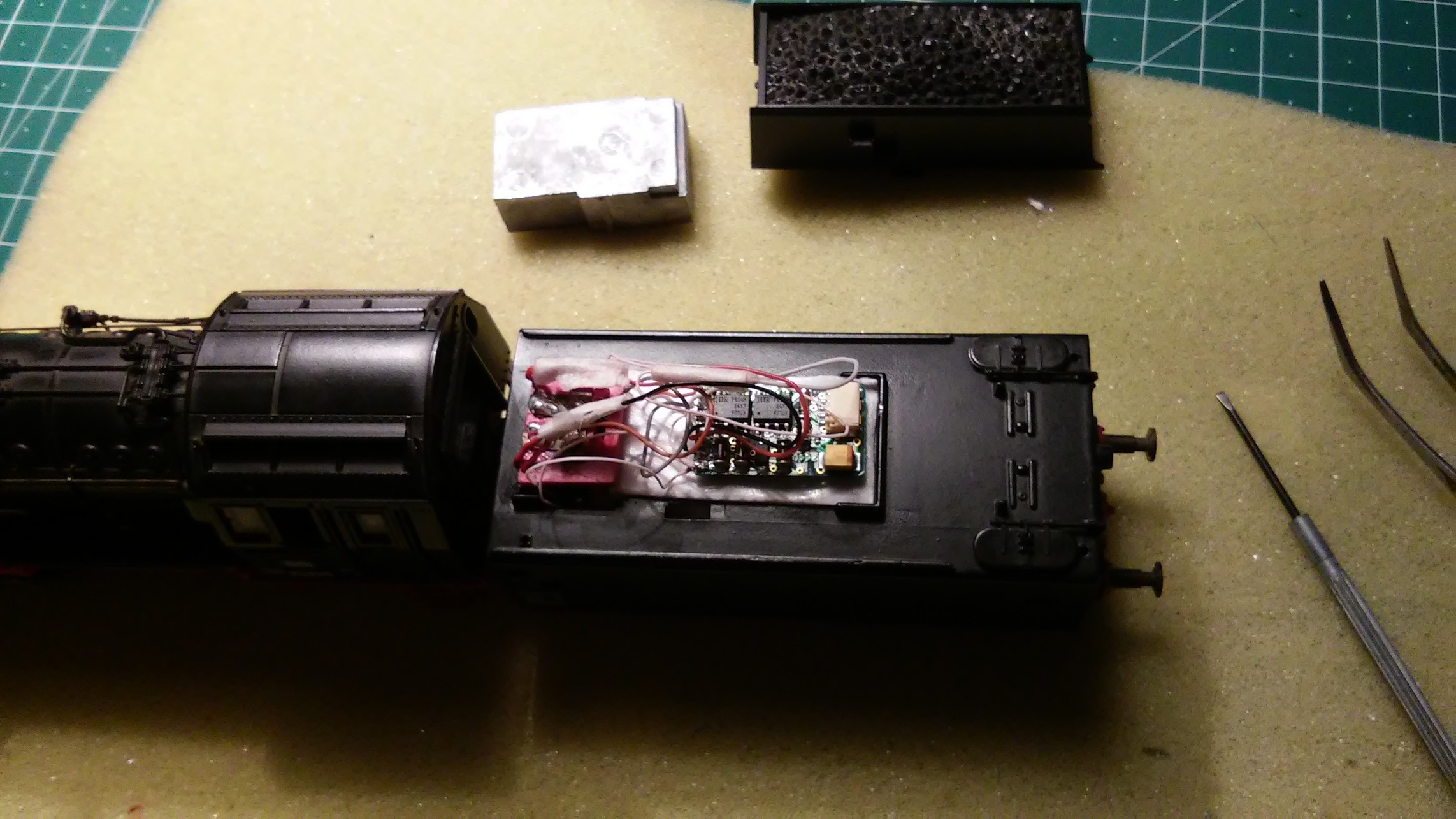

Фактично це все ;) Далі тягнемо ці два контакти до тендера. Шкода що в мене не було таких по кольору черних проводів. Дуже тонкі були білі, але їх і так фактично не замітно. Припаюємо їх до відповідних місць на декодері.

Тест паровоз пройшов на відмінно. Димить і їздить на цифрі, все гуд. Аналогічно був оцифрований з димогенератором BR 01 від фляйшмана. Але на жаль я тоді процес не фіксував.
На вихідні з мене відео 8-)
Всім дякую!
Последний раз редактировалось zizik 05 май 2017, 00:12, всего редактировалось 1 раз.

Аватара пользователя
T-1000
Сообщения: 2353
Зарегистрирован: 13 май 2016, 23:55
Имя: Вилен
Откуда: Белополье
Мой типоразмер: HO, H0
Контактная информация:

Re: Оцифровка Roco 04120A BR 23

Сообщение T-1000 » 05 май 2017, 00:09

:o :idea:

Аватара пользователя
youdmit
Сообщения: 2147
Зарегистрирован: 30 июл 2015, 01:48
Имя: ЮрСаныч
Откуда: Киев
Мой типоразмер: H0

Re: Оцифровка Roco 04120A BR 23

Сообщение youdmit » 05 май 2017, 00:46

Очень полезный и содержательный мануал. Видео конечно подождём. Как-же без видео... 8-)
Я сотый раз, опять начну сначала... (А.Макаревич)

Аватара пользователя
Muton
Сообщения: 3095
Зарегистрирован: 11 май 2015, 23:12
Имя: Витя
Откуда: Киев
Мой типоразмер: НО

Re: Оцифровка Roco 04120A BR 23

Сообщение Muton » 05 май 2017, 01:33

Спасибо, полезный материал!

Аватара пользователя
Eisenbahn_H0
Сообщения: 543
Зарегистрирован: 05 июл 2016, 18:44
Имя: Leo
Откуда: Киев
Мой типоразмер: H0

Re: Оцифровка Roco 04120A BR 23

Сообщение Eisenbahn_H0 » 05 май 2017, 16:20

Могуче!
Ждем видео!

Аватара пользователя
zizik
Сообщения: 845
Зарегистрирован: 28 май 2015, 23:47
Имя: Руслан
Откуда: Lemberg
Мой типоразмер: НО

Re: Оцифровка Roco 04120A BR 23

Сообщение zizik » 07 май 2017, 13:26


Аватара пользователя
Eisenbahn_H0
Сообщения: 543
Зарегистрирован: 05 июл 2016, 18:44
Имя: Leo
Откуда: Киев
Мой типоразмер: H0

Re: Оцифровка Roco 04120A BR 23

Сообщение Eisenbahn_H0 » 07 май 2017, 14:31

zizik писал(а):....поїхали ;)

Красиво пыхтит! :)
Чем заправляли дымогенератор? :roll:

Afess
Сообщения: 1667
Зарегистрирован: 14 окт 2015, 17:50
Имя: Андрей
Откуда: Оснабрюк, Германия
Мой типоразмер: H0

Re: Оцифровка Roco 04120A BR 23

Сообщение Afess » 07 май 2017, 17:29

Eisenbahn_H0 писал(а):Красиво пыхтит! :)
Чем заправляли дымогенератор? :roll:

так есть специально для этого средство: жидкость для дымогенератора

Аватара пользователя
T-1000
Сообщения: 2353
Зарегистрирован: 13 май 2016, 23:55
Имя: Вилен
Откуда: Белополье
Мой типоразмер: HO, H0
Контактная информация:

Re: Оцифровка Roco 04120A BR 23

Сообщение T-1000 » 07 май 2017, 18:05

Ток в видео зря музыку добавлял, заблочат через ... время. А почем берешь дымники?

Аватара пользователя
wildTarik
Сообщения: 294
Зарегистрирован: 14 авг 2015, 12:39
Имя: Тарас
Откуда: ст.Стрий Льв.зал.
Мой типоразмер: TT, N

Re: Оцифровка Roco 04120A BR 23

Сообщение wildTarik » 07 май 2017, 18:15

Якщо в описі під відео вказати хто автор музики і назву пісні, то не заблокують
Герої не вмирають!


Аватара пользователя
Eisenbahn_H0
Сообщения: 543
Зарегистрирован: 05 июл 2016, 18:44
Имя: Leo
Откуда: Киев
Мой типоразмер: H0

Re: Оцифровка Roco 04120A BR 23

Сообщение Eisenbahn_H0 » 07 май 2017, 18:43

Afess писал(а):так есть специально для этого средство: жидкость для дымогенератора

Это я в курсе.
У самого на хозяйстве есть флакончики от 3-х или 4-х производителей.
Но, у Руслана оно как-то красившэ пыхтит. :mrgreen: Вот и спрашиваю. Кстати, сам генератор чей и какой? :roll:

Afess
Сообщения: 1667
Зарегистрирован: 14 окт 2015, 17:50
Имя: Андрей
Откуда: Оснабрюк, Германия
Мой типоразмер: H0

Re: Оцифровка Roco 04120A BR 23

Сообщение Afess » 07 май 2017, 21:31

Eisenbahn_H0 писал(а):Но, у Руслана оно как-то красившэ пыхтит. :mrgreen: Вот и спрашиваю. Кстати, сам генератор чей и какой? :roll:

а вот может именно правильный дымогенератор и будет работать ка надо плюс его так понял надо с цифрой ячтобы еще правильнее был

Аватара пользователя
Eisenbahn_H0
Сообщения: 543
Зарегистрирован: 05 июл 2016, 18:44
Имя: Leo
Откуда: Киев
Мой типоразмер: H0

Re: Оцифровка Roco 04120A BR 23

Сообщение Eisenbahn_H0 » 07 май 2017, 22:12

Afess писал(а):а вот может именно правильный дымогенератор и будет работать ка надо плюс его так понял надо с цифрой ячтобы еще правильнее был

Генератор "правильный" - рекомендованный самим ROCO для установки в их же BR50-й. Всё, естественно, на цЫфре... Но пыхтит не так сочно. :?

Аватара пользователя
zizik
Сообщения: 845
Зарегистрирован: 28 май 2015, 23:47
Имя: Руслан
Откуда: Lemberg
Мой типоразмер: НО

Re: Оцифровка Roco 04120A BR 23

Сообщение zizik » 07 май 2017, 22:35

Леонід, рідина від Марклін. А от на рахунок димогенераторів, вважаю потрібно створити окрему тему. Не завжди вони так "сочно" димлять, як нам з вами хочеться ;) Ось для прикладу відео BR 01 від "покатух" 2017. "Покатухи 2017 відбулись, просто я їх не запостив :oops: . От він там димить досить "сочно", а 23 все таки димить "плевками"..... :? Від чого це залежить... :roll: я не знаю.

Аватара пользователя
Stinky
Супермодератор
Сообщения: 4693
Зарегистрирован: 16 май 2015, 01:19
Имя: Дионисий
Откуда: Kiew
Мой типоразмер: Н0
Контактная информация:

Re: Оцифровка Roco 04120A BR 23

Сообщение Stinky » 07 май 2017, 22:43

При таком задымлении его наверно часто и заправлять надо? :?

Afess
Сообщения: 1667
Зарегистрирован: 14 окт 2015, 17:50
Имя: Андрей
Откуда: Оснабрюк, Германия
Мой типоразмер: H0

Re: Оцифровка Roco 04120A BR 23

Сообщение Afess » 07 май 2017, 22:49

Stinky писал(а):При таком задымлении его наверно часто и заправлять надо? :?

очень часто. наблюдал такую картину, что дядя почти каждые 5-10 минут заправлял. потом поставил паровоз в тупик и сидел отдыхал ))

Аватара пользователя
zizik
Сообщения: 845
Зарегистрирован: 28 май 2015, 23:47
Имя: Руслан
Откуда: Lemberg
Мой типоразмер: НО

Re: Оцифровка Roco 04120A BR 23

Сообщение zizik » 07 май 2017, 22:53

Денис, не дуже часто ;) Постійно заливати рідину також не будешь, це не бюджетно :lol:
Проблема в іншому у димогенераторів. Вони з часом хреново починають диміти :evil: ....

Аватара пользователя
zizik
Сообщения: 845
Зарегистрирован: 28 май 2015, 23:47
Имя: Руслан
Откуда: Lemberg
Мой типоразмер: НО

Re: Оцифровка Roco 04120A BR 23

Сообщение zizik » 07 май 2017, 22:54

Андрій, все вірно. Дима хватає на 5- 10 хвилин, не більше 8-)

Аватара пользователя
T-1000
Сообщения: 2353
Зарегистрирован: 13 май 2016, 23:55
Имя: Вилен
Откуда: Белополье
Мой типоразмер: HO, H0
Контактная информация:

Re: Оцифровка Roco 04120A BR 23

Сообщение T-1000 » 07 май 2017, 23:05

Да походу того не стоит( печально, я думал в 21 веке уже можно чет о и получше придумать.

17771andre
Сообщения: 65
Зарегистрирован: 09 мар 2016, 18:49
Имя: Андрей
Откуда: Лисичанск
Мой типоразмер: H0

Re: Оцифровка Roco 04120A BR 23

Сообщение 17771andre » 27 июн 2017, 09:03

А еще можно заправить жидкостью для вейпера, и с еще большим удовольствием катать паровозики. :D
