Установка звукового декодера на BR38 от Tillig

Как установить декодер чтоб модель не стала стендовой
Аватара пользователя
burbon
Супермодератор
Сообщения: 1088
Зарегистрирован: 04 май 2015, 09:29
Имя: Igor
Откуда: Kiev, Ukraine
Мой типоразмер: TT, Z, H0e
DIGITAL DCC/mfx
Ремонт, обслуживание и оцифровка моделей Z, N, TT, H0, 1, G

Установка звукового декодера на BR38 от Tillig

Сообщение burbon » 19 мар 2017, 20:43

Сегодня в очередной раз ставил декодер на BR38 производства Tillig. Модель изначально предусмотренна для этого но тем не мение есть нюансы.
Итак, поехали ;)
Пациент: BR38 (Tillig 02025)
Пересаживаемый орган: ESU LokSound micro V4.0
Время установки примерно 4 часа (с учетом, что это не первый раз :shock:, но с фото)

Декодер ESU LokSound micro V4.0 / разъем NEXT18 (NEM662)

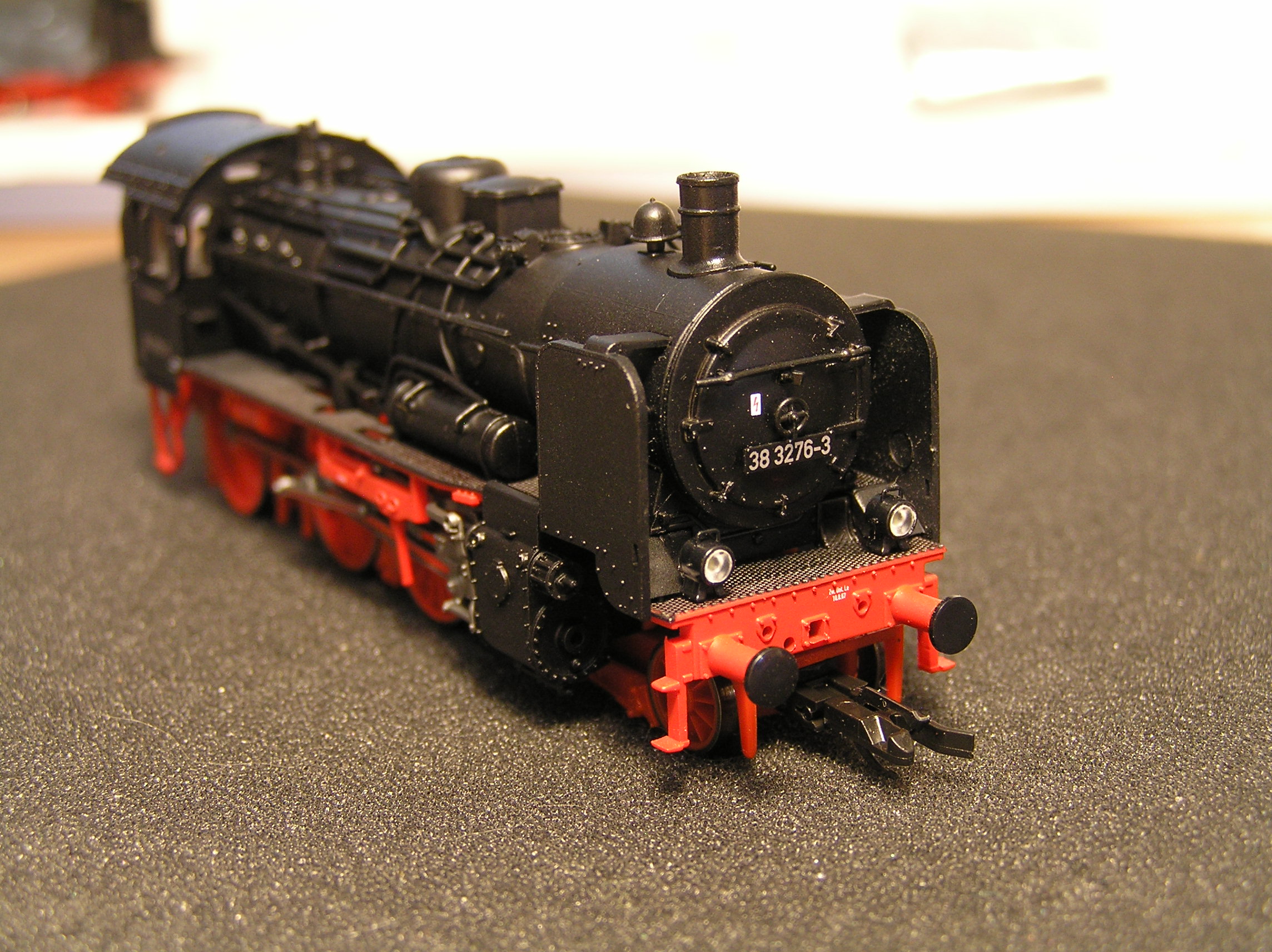

Локомотив

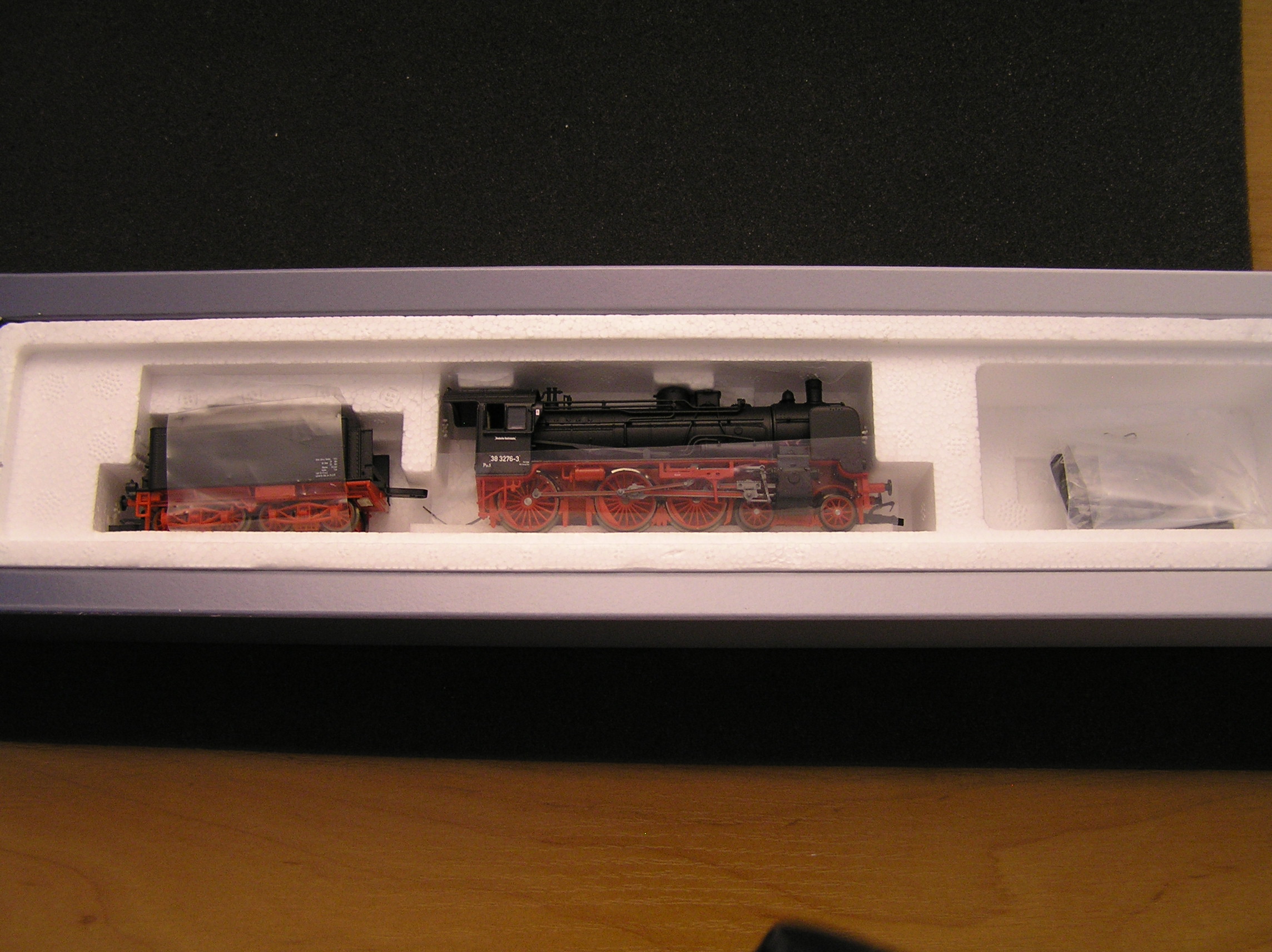

Вид в коробочке

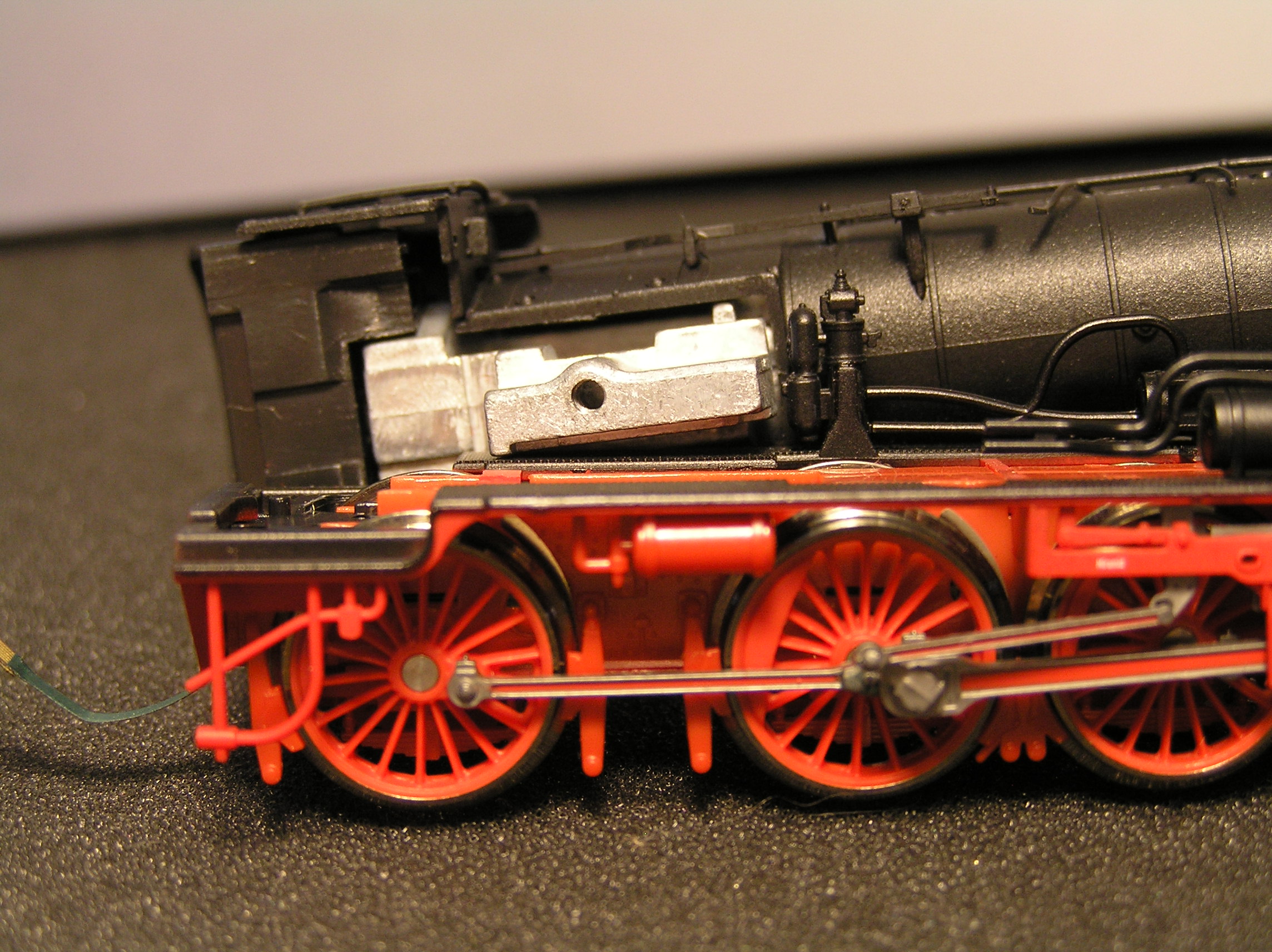

Для улучшения доступа я снимаю "лопухи"

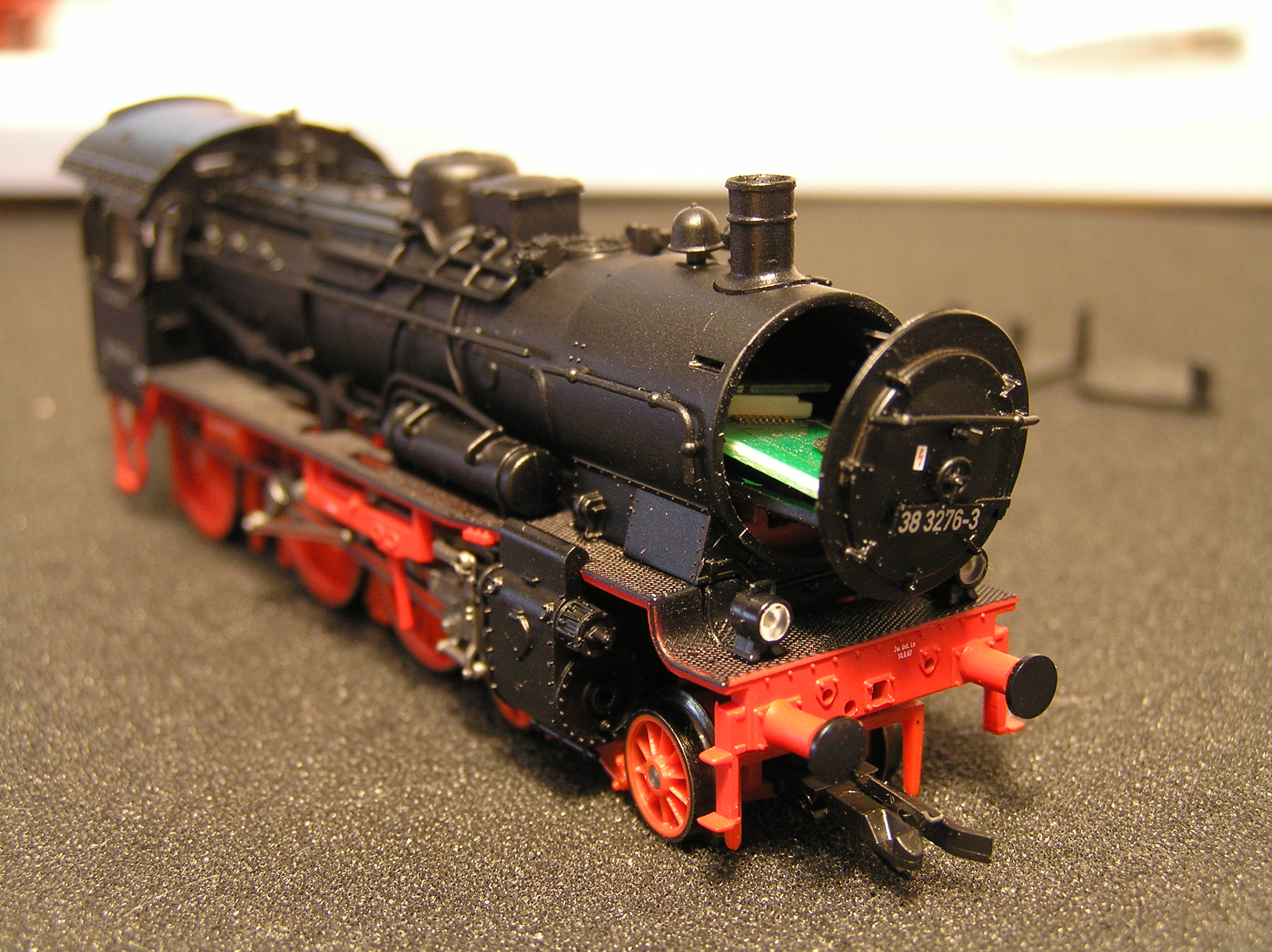

Вытаскиваем крышку котла чтоб добраться до основной платы

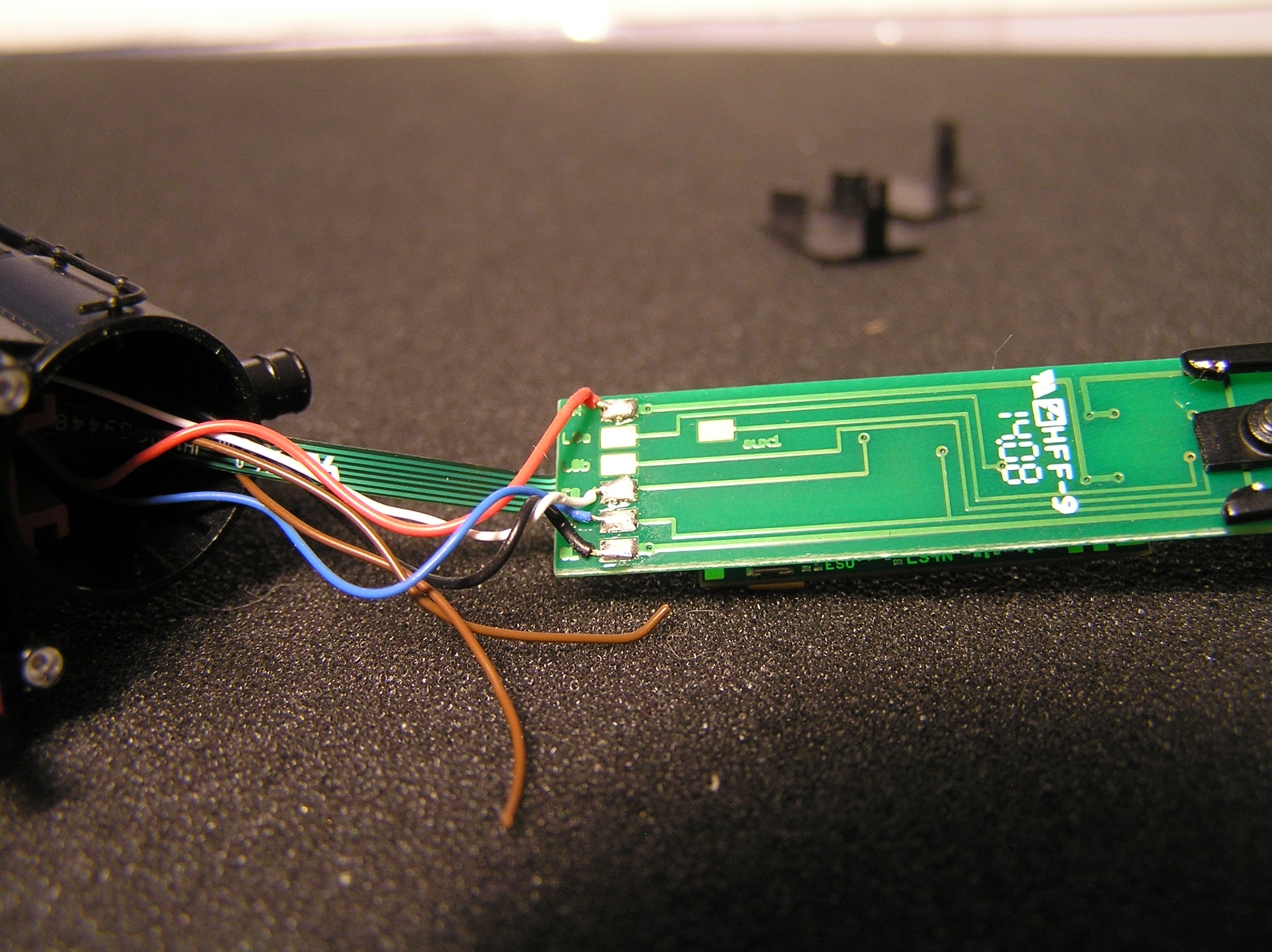

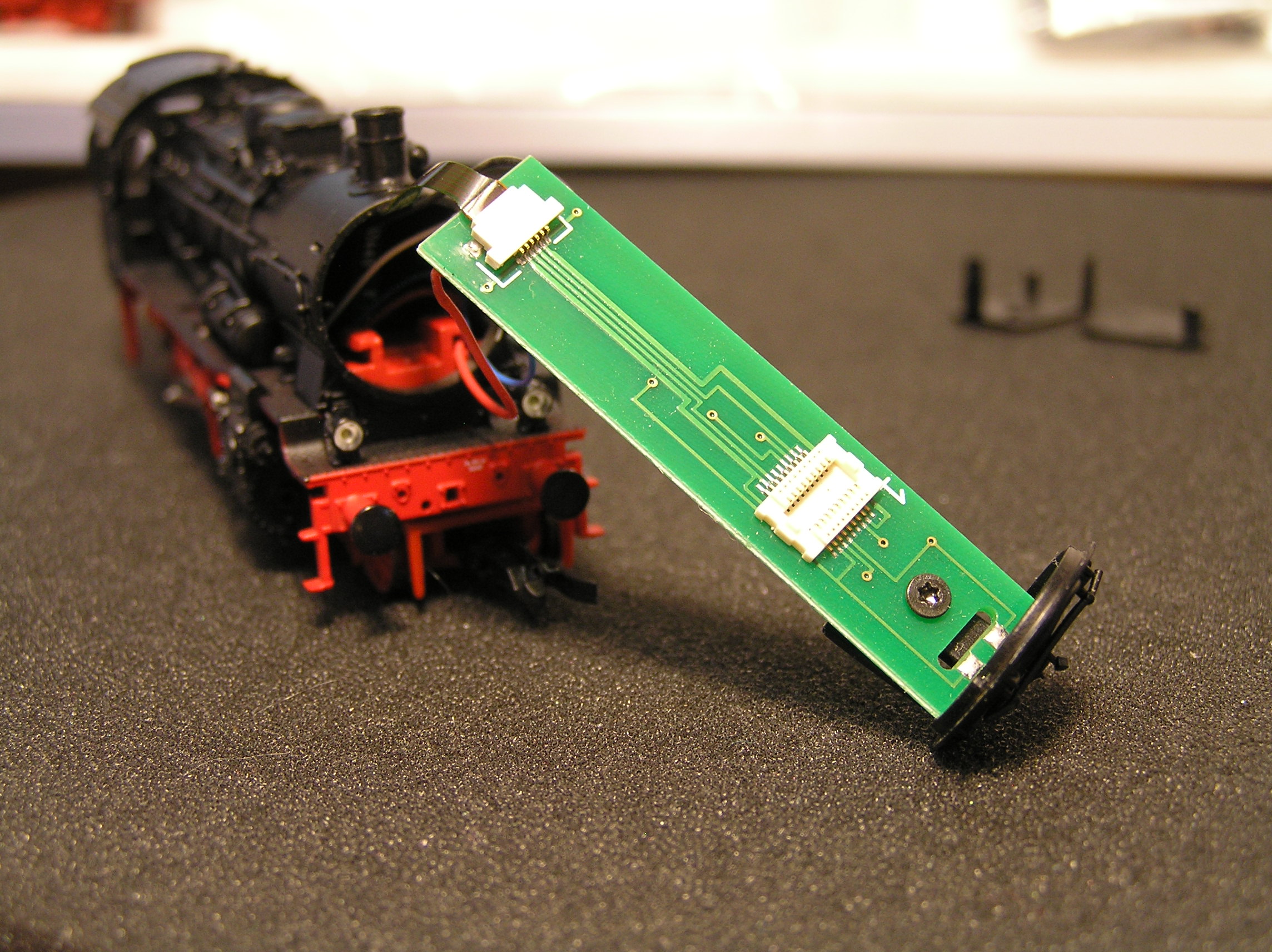

Вид платы с аналоговой заглушкой

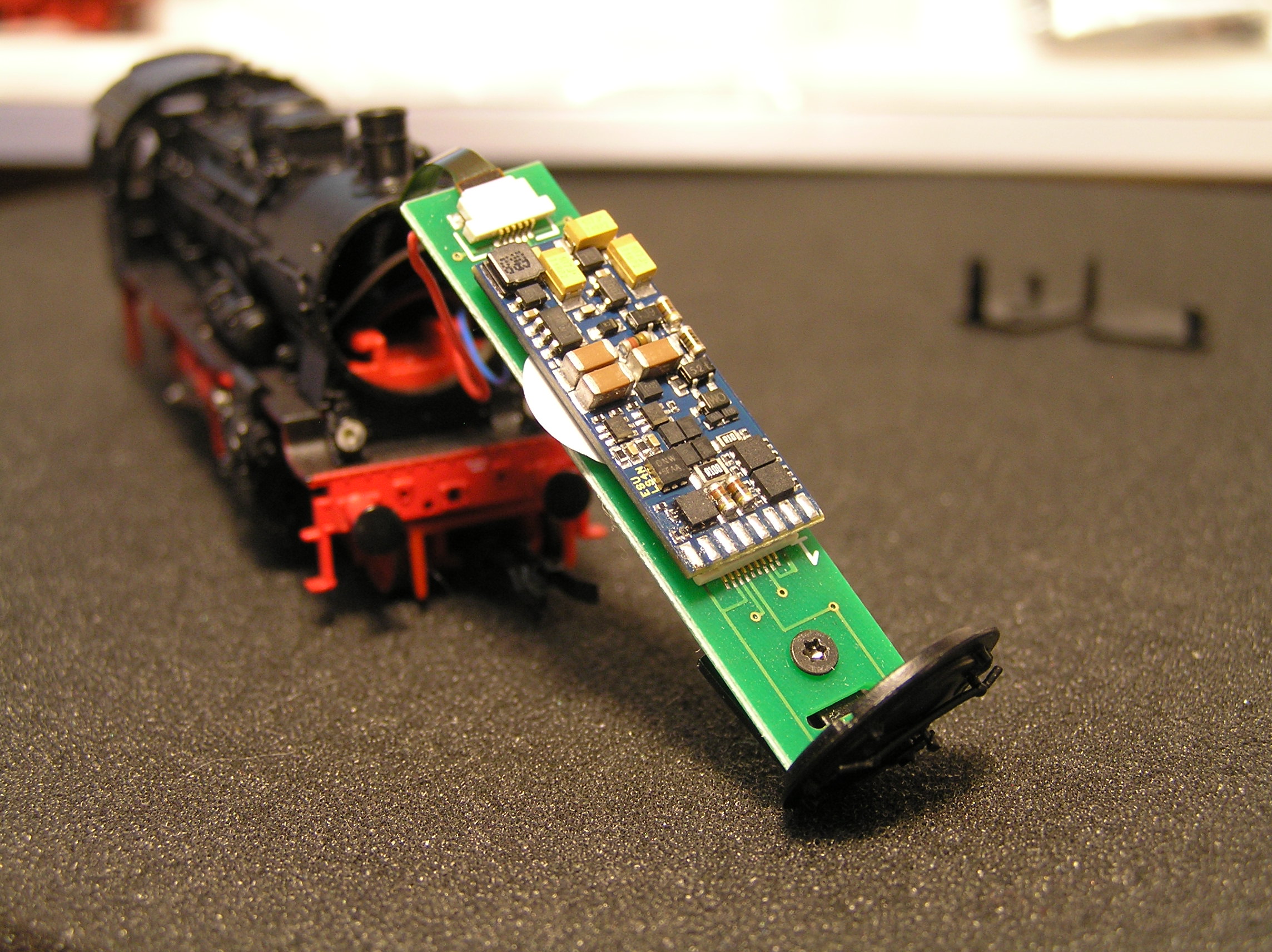

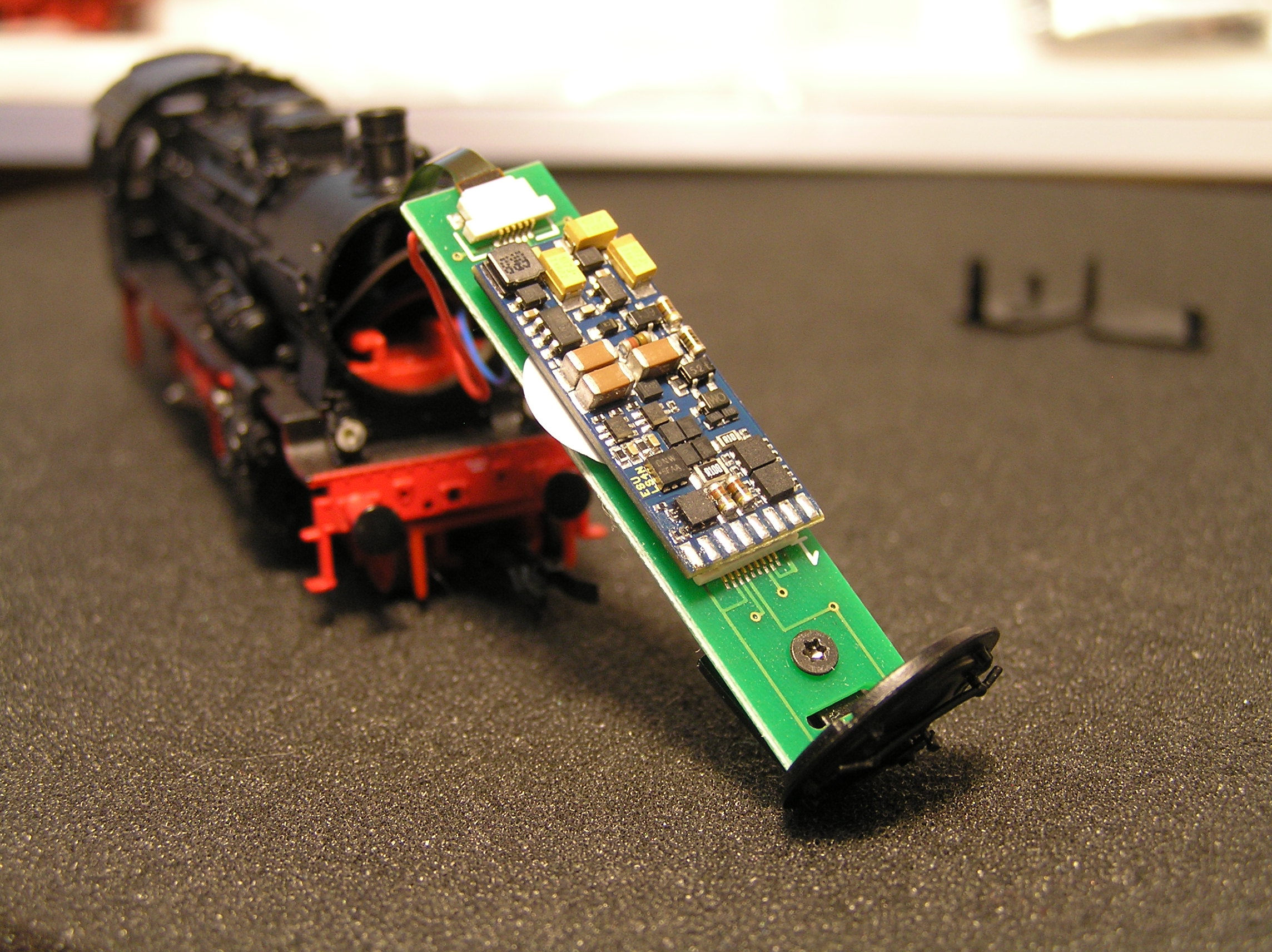

Вид платы с установленным декодером

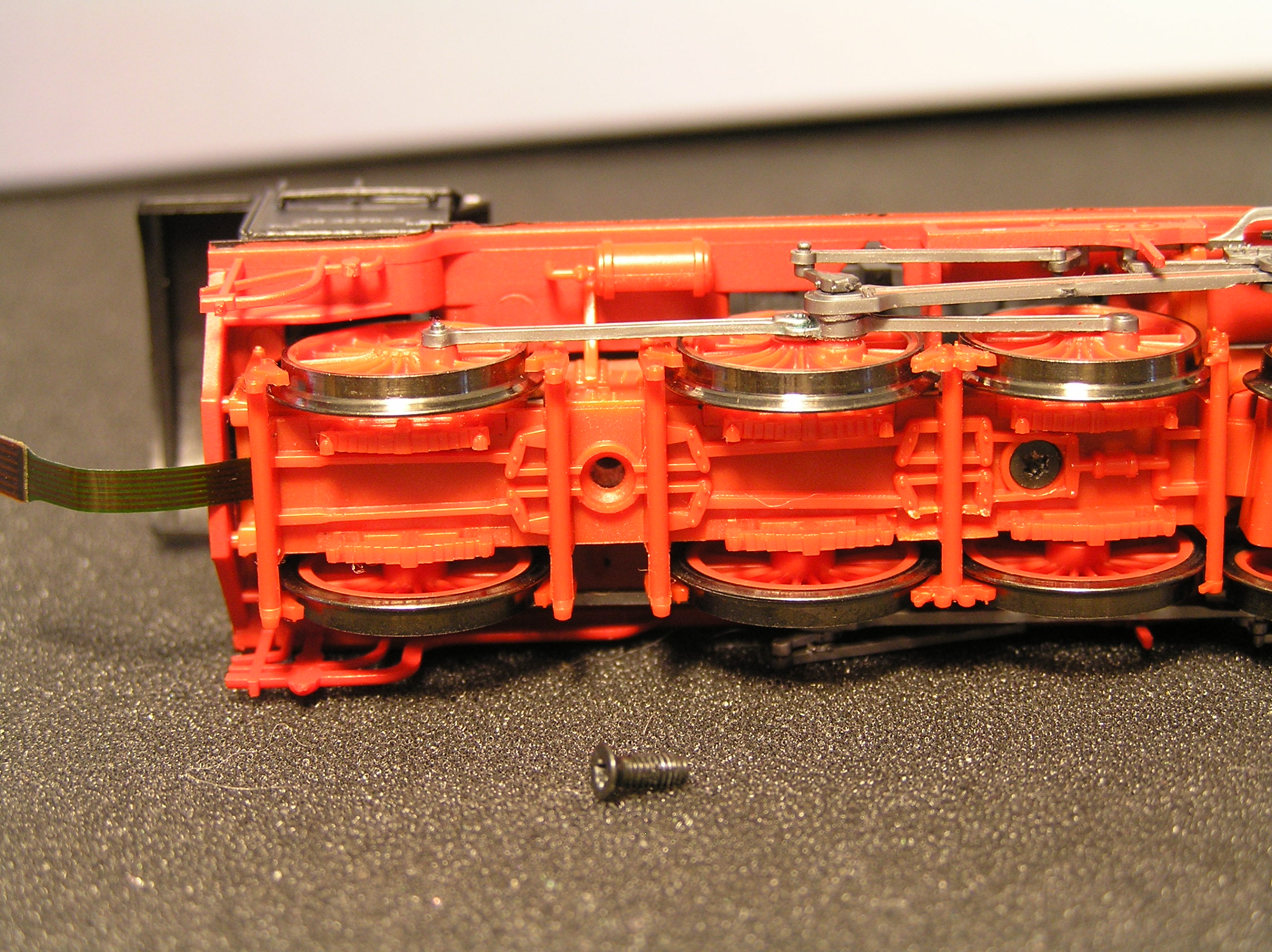

Откручиваем один! винт

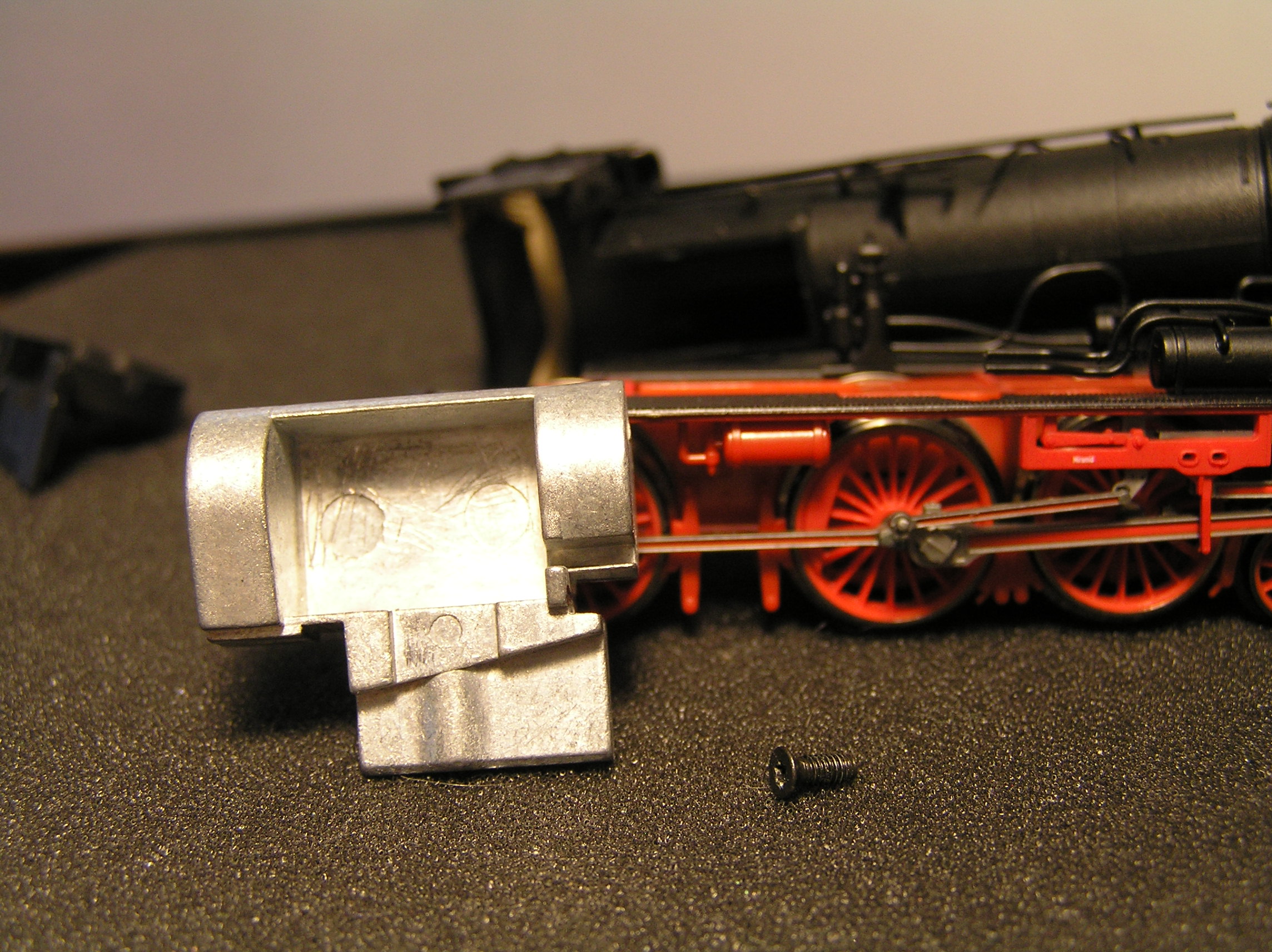

Отделяем верх от низа для извлечения балласта...

...в котором предусмотренно место для динамика

устанавливаем динамик из набора Tillig 66050, такой же динамик есть и у ESU

получится примерно так

устанавливаем груз на место и собираем в обратной последовательности

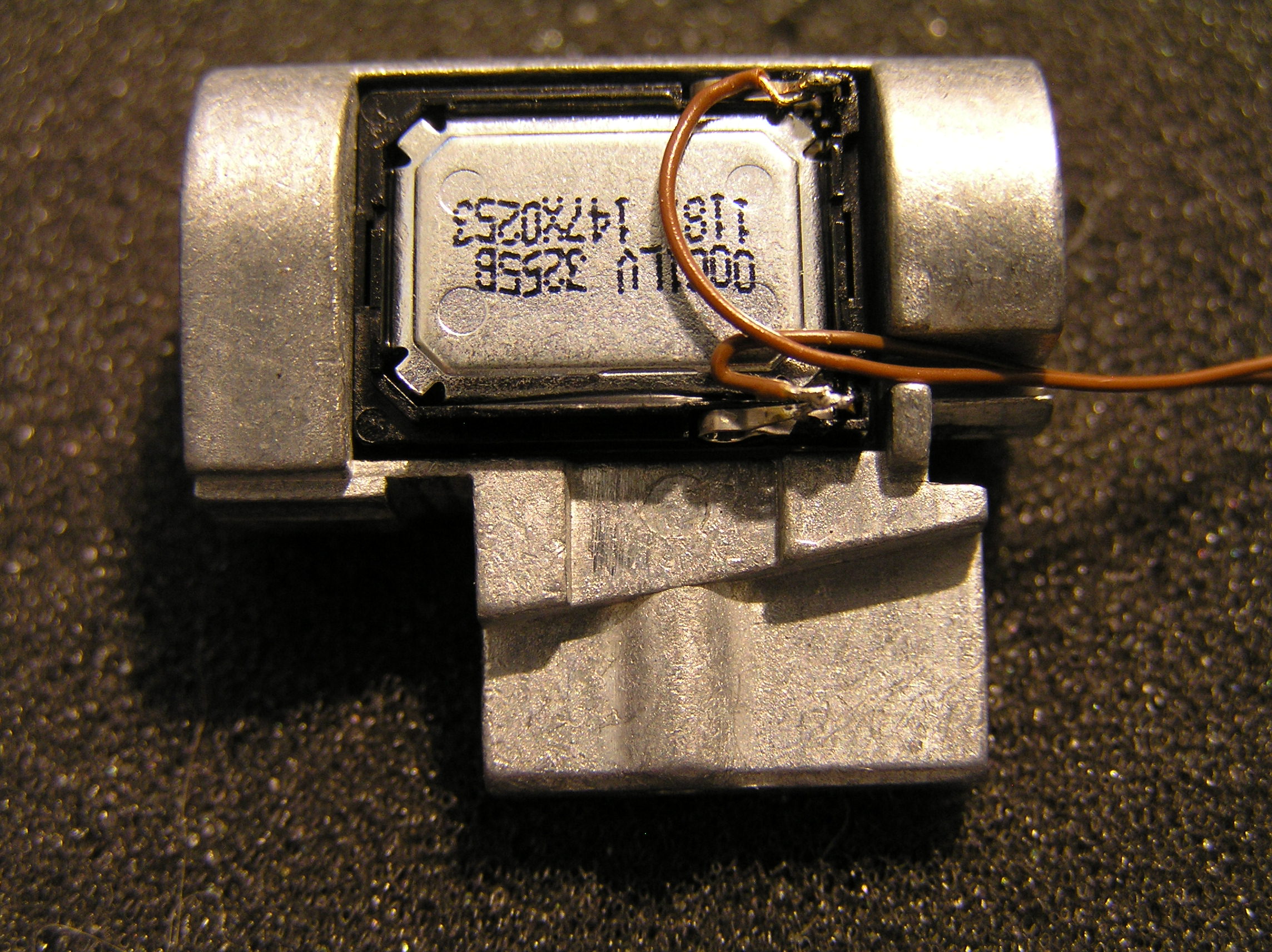

на две подготовленные площадки запаиваем провода динамика


Собираем все обратно и проверяем.

ESU по заказу Tillig сделали прекраснейший звуковой проект для данного паровоза. Мое мнение - это лучший звуковой проект для BR38 из всех которые я слышал и записывал на звуковые декодеры!
