Всем привет.
Хочу сегодня поделиться технологией изготовления фонарей для макета. Данным способом изготавливаю фонари в разных масштабах (от H0 до Z) последние несколько лет. Конечно же есть небольшие нюансы в зависимости от масштаба но общий смысл остается тем же.
На размещенных ниже фото изготовление фонарей в Z-ке (1:220)

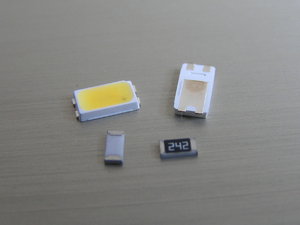

Работаю с SMD компонентами. Светодиоды 5630 и резисторы 1206 на 2,4кОм для подключения питания от 6 до 12В Запаиваю резистор прямо на светодиод. Латунная трубка диаметром 2мм.
Для Z-ки лучше 1,5мм но у меня закончились. Диаметр 2мм очень хорош для N-ки и TT-шки, для H0 - 2,5мм Припаиваю сборку к трубке которая выполняет роль плюсового контакта, а провод к светодиоду минусовой контакт. Из заклепки получается неплохое основание Грунтовка и нанесение шпатлевки Гдето так... То, что получается после покраски.

Видел эти фонари вживую - очень хорошо смотрятся. Игорь, спасибо, что описал технологию!

Осталось добавить масштабное фото со спичкой,шоб народ основательно завалить.

сегодня увидел вот такое видео

У Игоря лучше смотрятся фонари. Да и свет у немца очень яркий, нужно слабее. По Игорю получается можно выставить резистором. Круто в общем. Гдеб еще трубочек набрать?

Технология практически одинаковая, только у Игоря менее трудоёмкая - не надо заморачиваться с изготовлением платы.
А резистор в немецкой конструкции тоже есть, припаивается к основанию фонаря. Только он взял его маловатого сопротивления - 1кОм, потому и свет яркий.
Двухмиллиметровая медная трубка есть в термостате (регуляторе температуры) для холодильников. Бывает с покрытием и без. Длина от 65 сантиметров до 2,5 метров. Режь, выравнивай и в дело. Можно спросить у ремонтников. Термостат ведь при выходе из строя (утечке газа из трубки) просто выбрасывается.

Опа, я думал там медь! Спасибо!

T-1000 писав: у немца

Njkz72 писав: А резистор в немецкой конструкции

ващет это швед, а говорит на чистом английском

Мы теперь в европе, буду учится их отличать
