Строительство алтаря для Храма.

Сообщение youdmit » 15 июн 2016, 16:52

В эпоху развитого социализма народу упорно навязывалась теория, что самым лучшим видом отдыха является смена вида трудовой деятельности. С этой точки зрения у меня сплошной отдых.
А по сути сложилась ситуация, что надо было забивать место на третьем этаже, где лежали доски для макета. Был просто вынужден их вытащить. Можно было, конечно, переложить в другое место, но решил немного разнообразить перекуры...Изображение

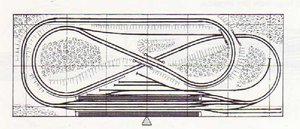

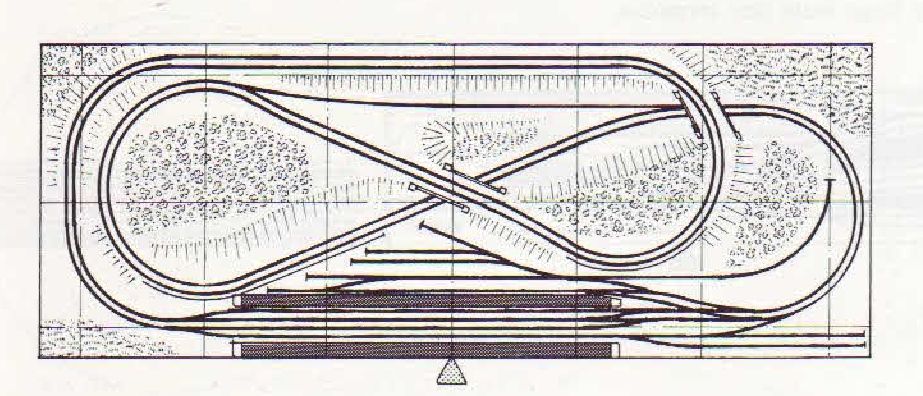

В перекуре, опять-же, были просмотрены имеющиеся заготовки путевых схем и остановился на варианте взятом, кажется, у англичан - точно сейчас не вспомню. Вроде того, что схема была для N, но это не столь важно. Общая концепция меня вполне устраивает - двухпутное движение на всём протяжении трассы. Путевое развитие станции переработаю, часть путей скрою в тоннелях.
ScreenShot 103.jpg

Всё это надо разместить на площади 3400х1350. По длине проблем нет, по ширине немного напряжённо, но получается. Ширину рамы больше делать нельзя потому, что тогда макет, при перемещении в юго-восточный угол, будет частично перекрывать проход в станочную и малярку.

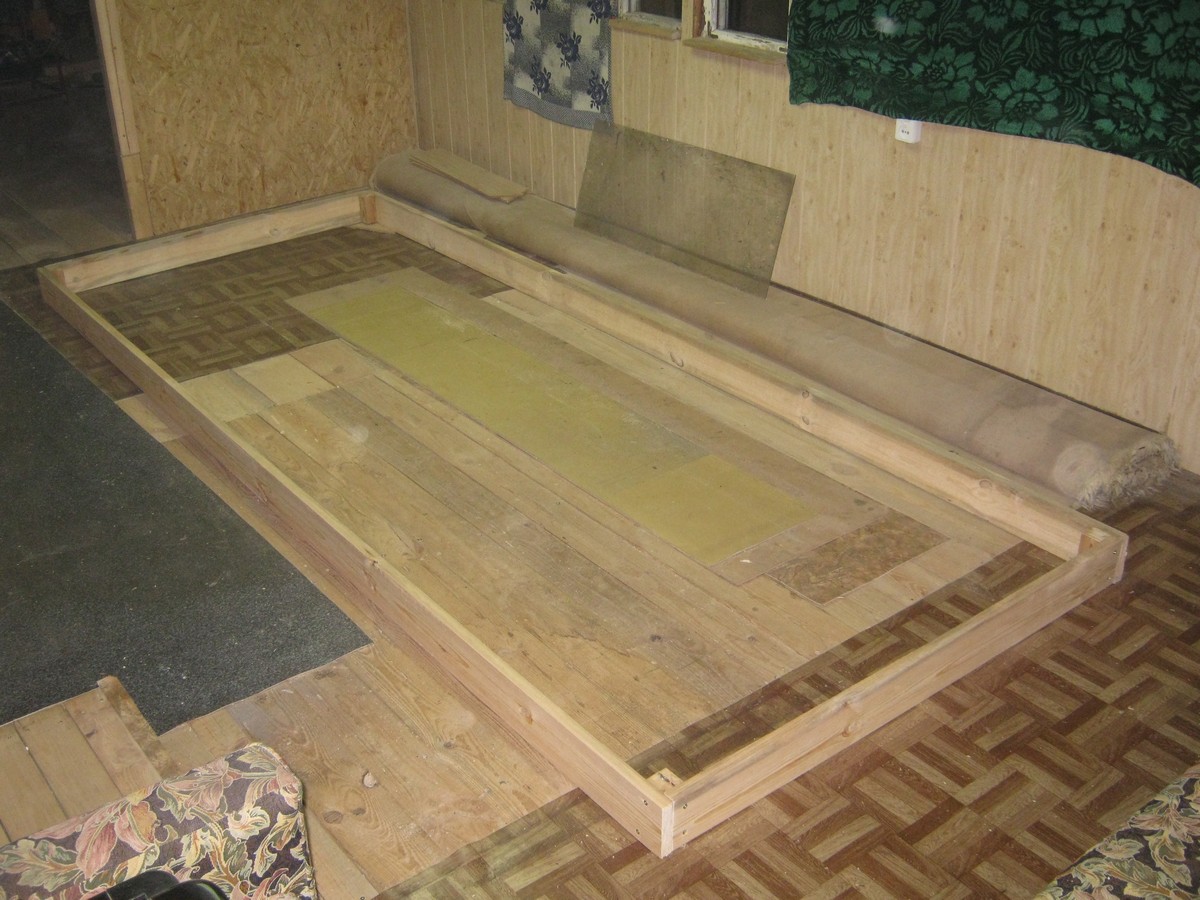

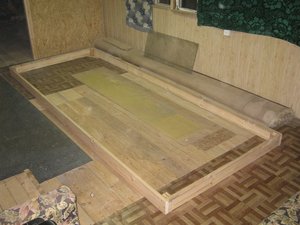

Рама была заложена 1 июня.
Изображение 001.jpg

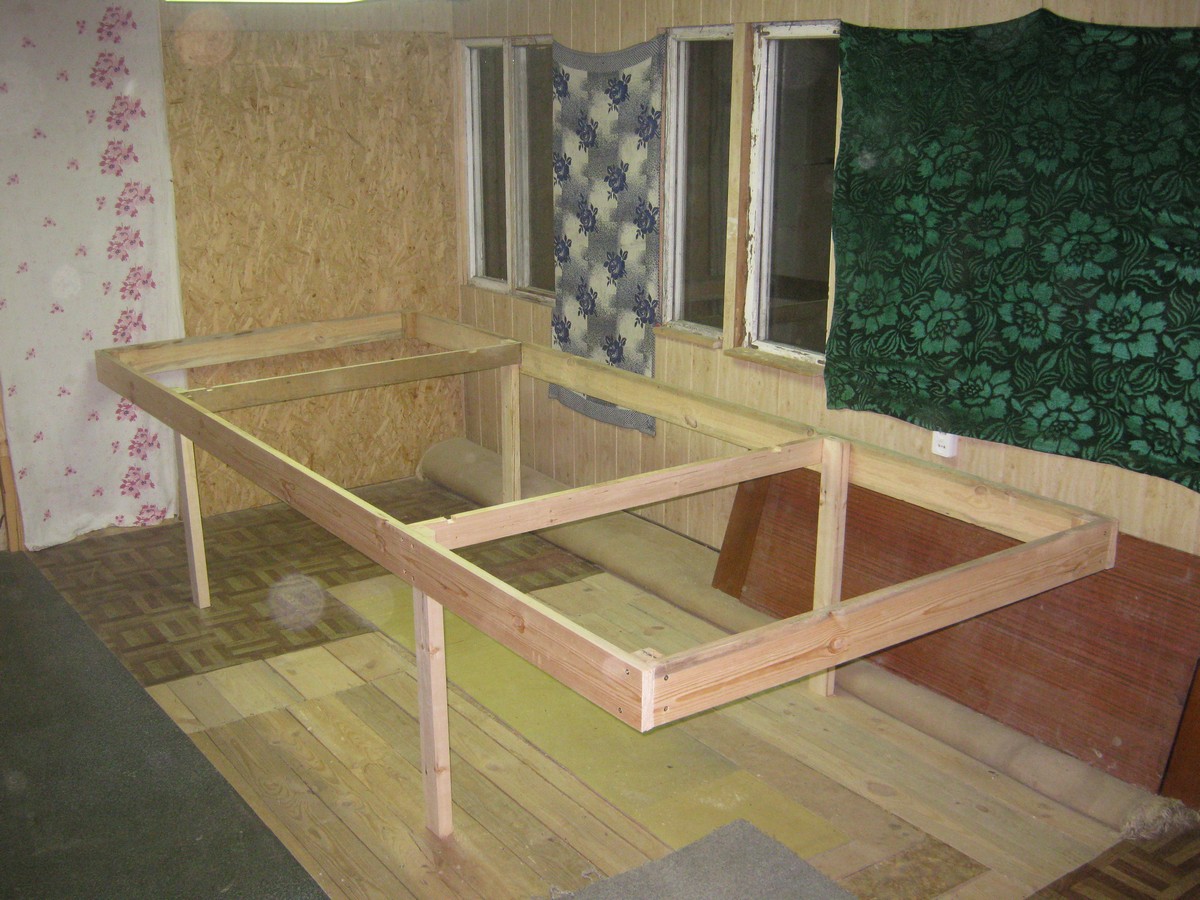

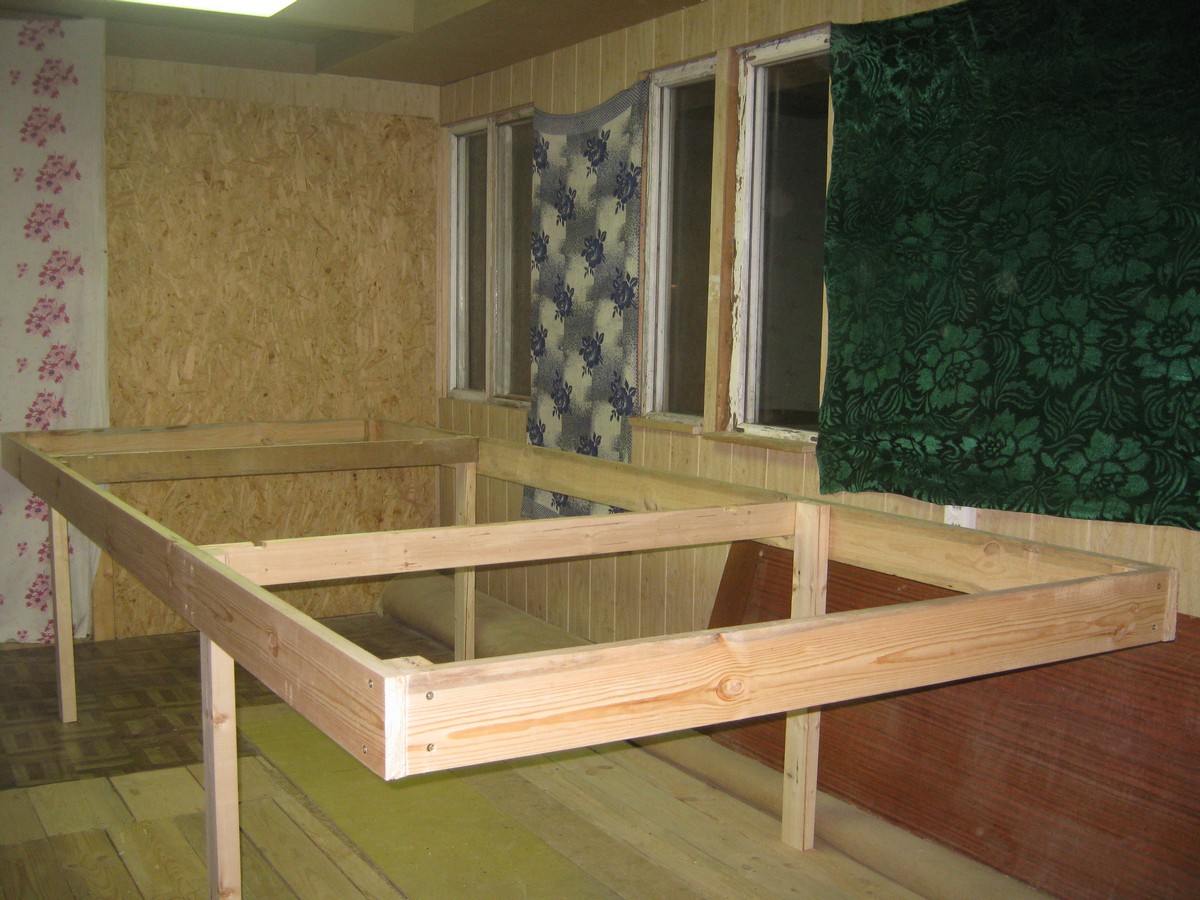

Далее немного продолжения и реально только в перекурах потому, что сейчас занят капитальным ремонтом и реконструкцией на первом этаже - делаем квартиру для внучки.
Изображение 002.jpg
Изображение 003.jpg
Изображение 004.jpg

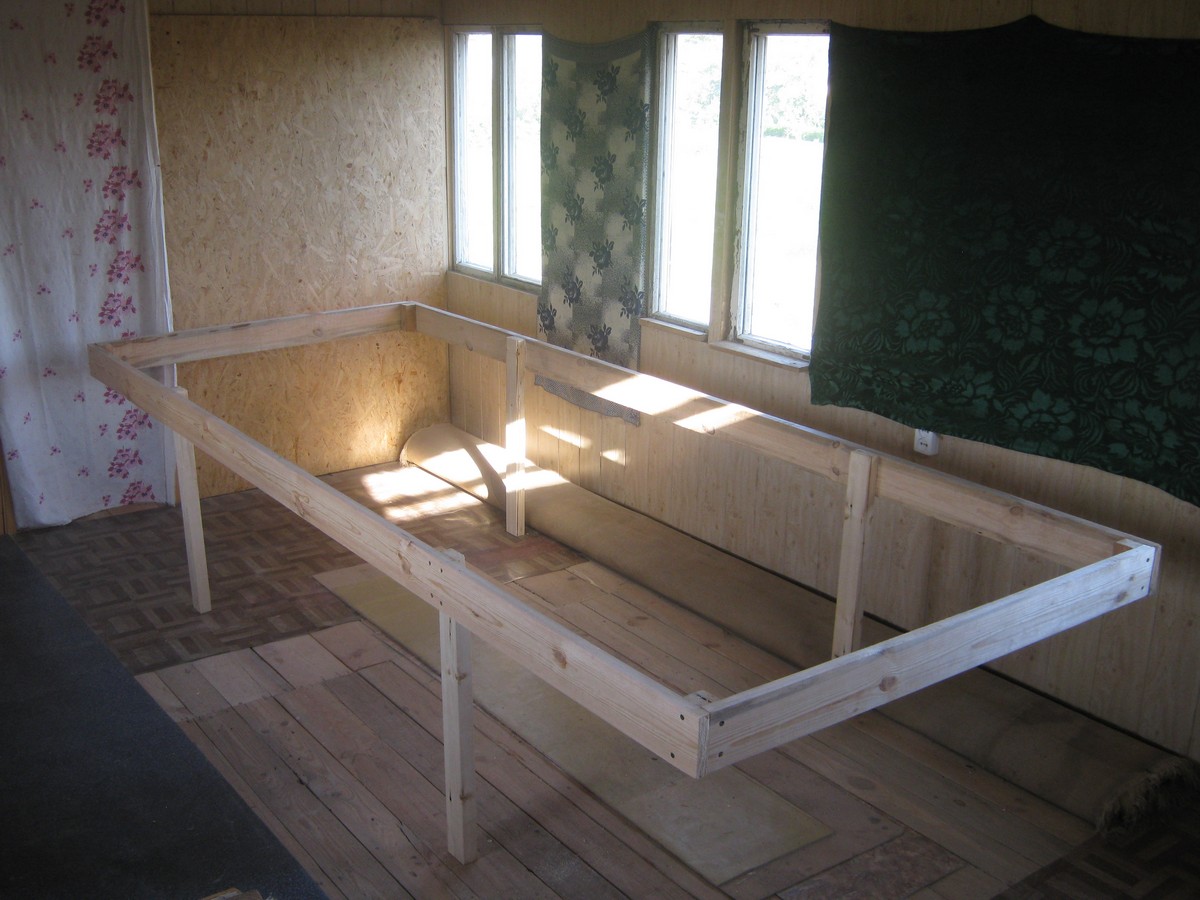

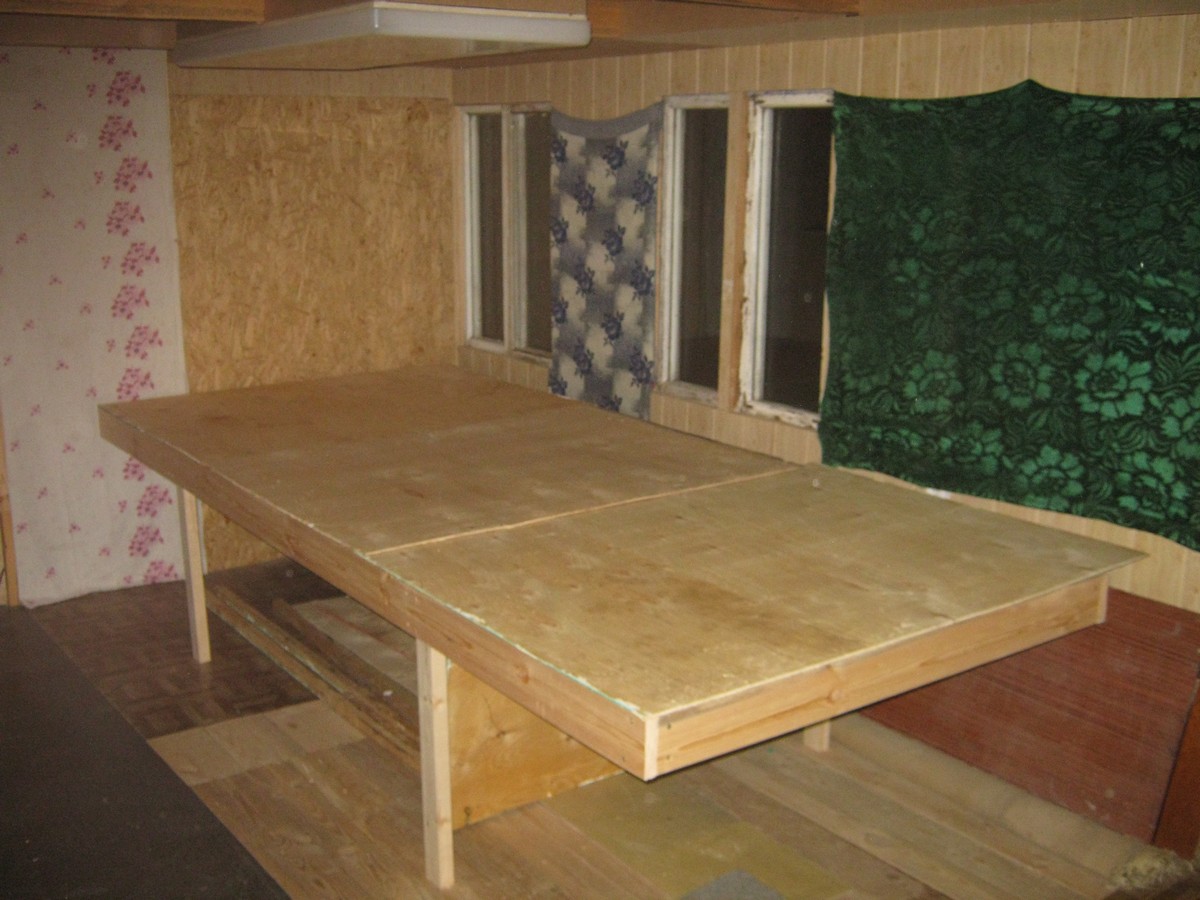

После установки поворотных колёс диаметром 140 мм высота будет 900 мм. Каркас ещё будет заполняться поперечными и продольными элементами. А пока просто приложил фанеру, очень своевременно подвернувшуюся в результате демонтажа некоторых конструкций в ремонтируемой на первом этаже квартире.
Изображение 005.jpg

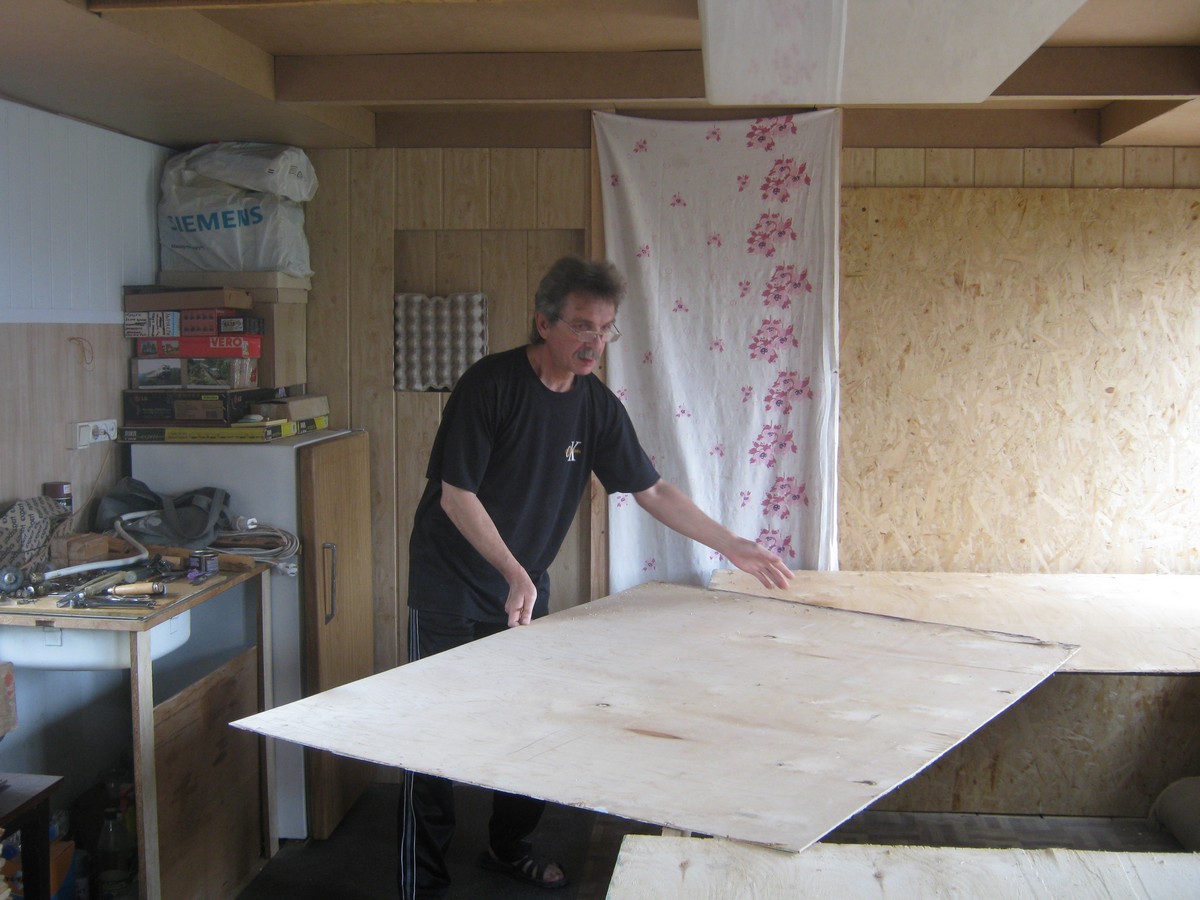

Полагаю, что эта фанера позволит обойтись без диагональных элементов силового набора подмакетника. Тем более, что перемещение макета предполагается только по горизонтали - из угла на середину макетной и назад, в угол. Т.е. нагрузки на скручивание исключаются.
Конструкция собирается на саморезах 50х5,0 с проклеиванием ПВА. Даже на данный момент, при том, что ножки ещё не подкреплены раскосами к поперечинам, жёсткость приятно радует.

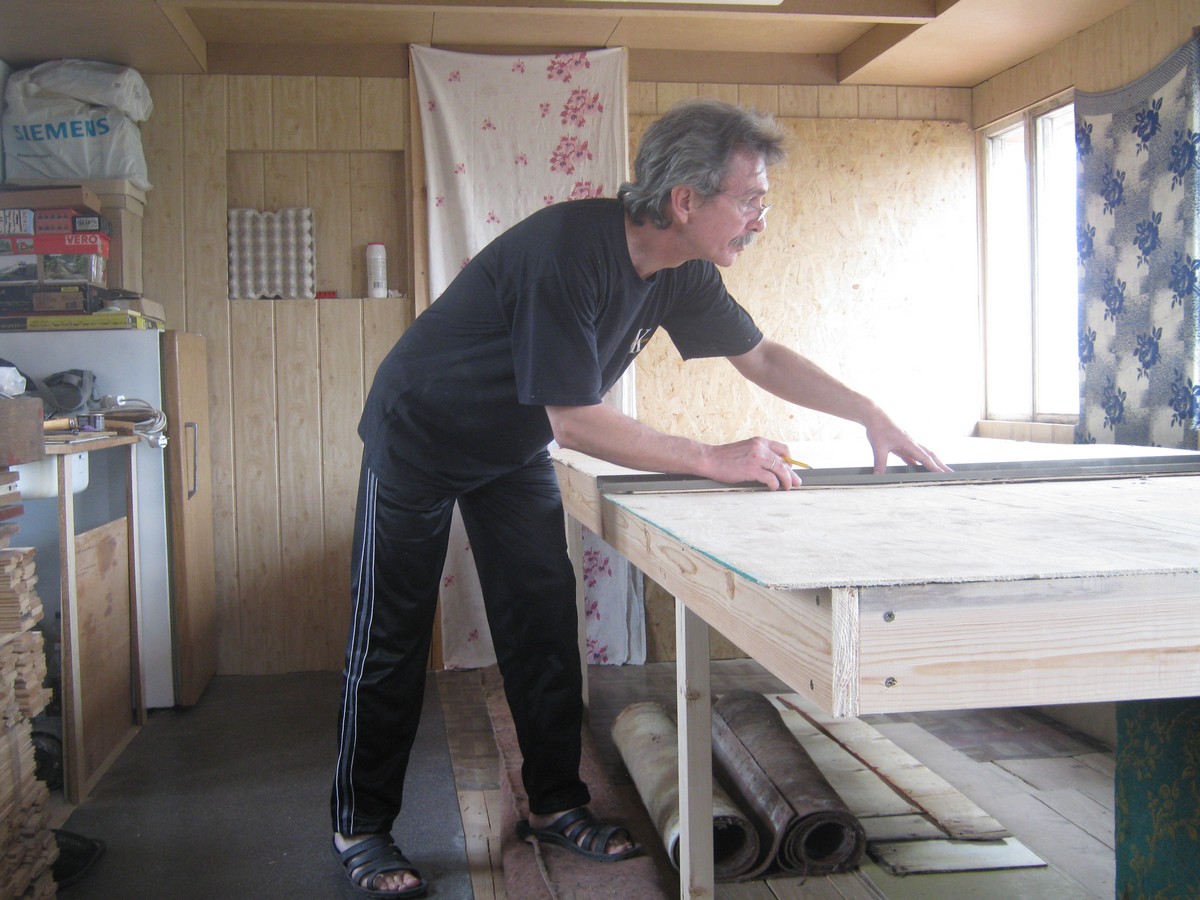

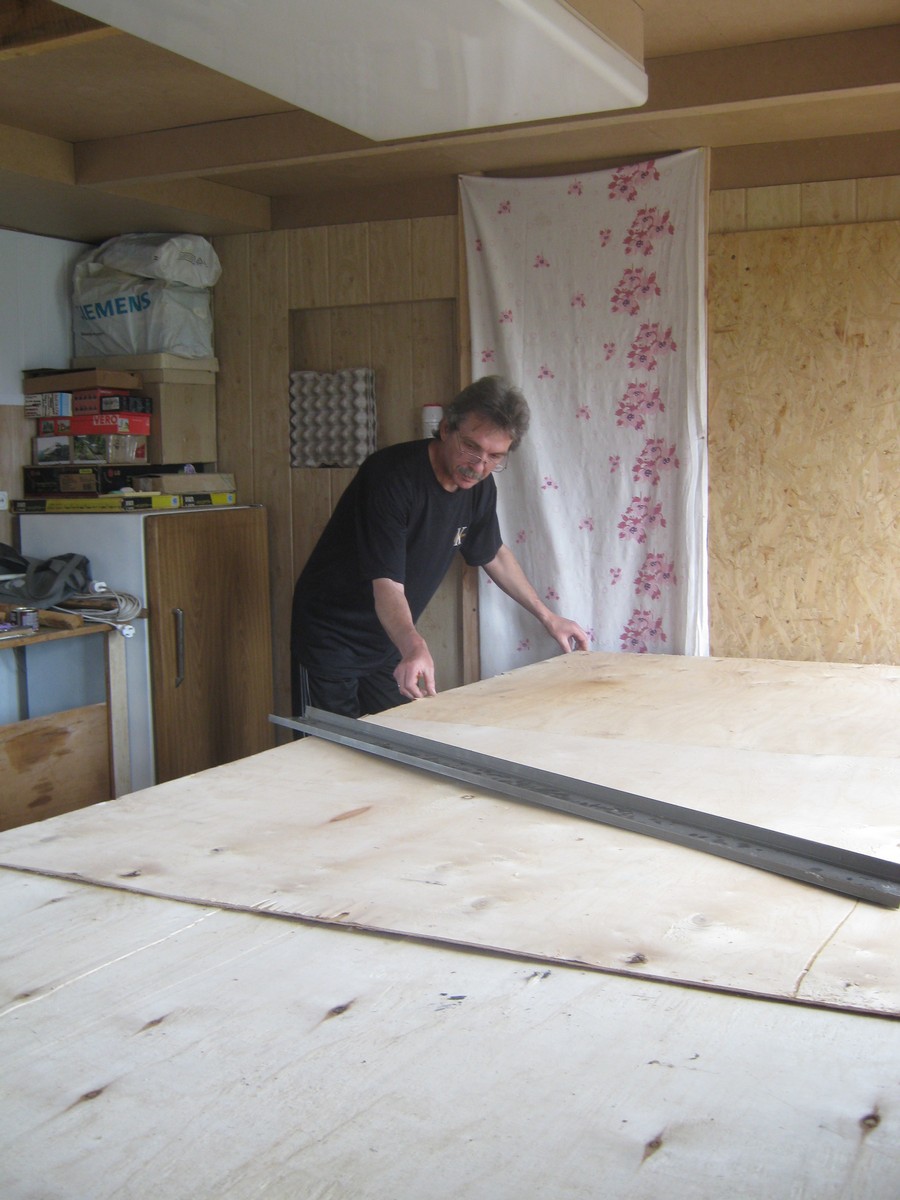

И несколько показушных фотографий авторства внучки. Показушных потому, что глобально сегодня ничего не делал и не собираюсь - устал...
Изображение 006.jpg
Изображение 009.jpg

Изображение 010.jpg
Последний раз редактировалось youdmit 17 июн 2016, 03:08, всего редактировалось 1 раз.
Я сотый раз, опять начну сначала... (А.Макаревич)

Аватара пользователя
wildTarik
Сообщения: 316
Зарегистрирован: 14 авг 2015, 12:39
Имя: Тарас
Откуда: ст.Стрий Льв.зал.
Мой типоразмер: TT, N

Re: Строительство алтаря для Храма.

Сообщение wildTarik » 15 июн 2016, 17:42

Капєц. Темп робіт вражає! :shock:
Герої не вмирають!


Аватара пользователя
Muton
Сообщения: 3223
Зарегистрирован: 11 май 2015, 23:12
Имя: Витя
Откуда: Киев
Мой типоразмер: НО

Re: Строительство алтаря для Храма.

Сообщение Muton » 15 июн 2016, 18:25

Юр Саныч, ну вас с такими названиями! :o Напугали! Переименуйте тему - финалу стройки и макету БЫТЬ ;)

Подмакетник серьезный. Двупутное движение поддерживаю.

Аватара пользователя
zizik
Сообщения: 845
Зарегистрирован: 28 май 2015, 23:47
Имя: Руслан
Откуда: Lemberg
Мой типоразмер: НО

Re: Строительство алтаря для Храма.

Сообщение zizik » 15 июн 2016, 18:34

З почином !!!
Як говориться..... "лед тронулся господа".
То які у вас перекури ЮрСанич ми вже всі чудово знаємо.
Схема-план дуже сподобалась!!! Її так треба робити і нічого не переробляти.
Тунелі згоден - потрібні, а на станції що не так?
...назва теми також спочатку налякала :D

Аватара пользователя
Muton
Сообщения: 3223
Зарегистрирован: 11 май 2015, 23:12
Имя: Витя
Откуда: Киев
Мой типоразмер: НО

Re: Строительство алтаря для Храма.

Сообщение Muton » 15 июн 2016, 19:17

Кстати, а где мохнатый рыжий прораб? :) Непорядок!

Аватара пользователя
wildTarik
Сообщения: 316
Зарегистрирован: 14 авг 2015, 12:39
Имя: Тарас
Откуда: ст.Стрий Льв.зал.
Мой типоразмер: TT, N

Re: Строительство алтаря для Храма.

Сообщение wildTarik » 15 июн 2016, 19:30

Доречі так, коте шось не видно. А коли побачив покривала на стіні і штору на дверях нагадало хатину в горах з коврами і вишитими шторами на дверях. Зрозуміло, що тут вони захищають від пилу, зате колоритно. Можна фоткатись на фоні ковра :D
Герої не вмирають!


Аватара пользователя
Timon
Сообщения: 707
Зарегистрирован: 02 авг 2015, 13:25
Имя: Артем
Откуда: Краматорск
Мой типоразмер: Z, N, HO
Контактная информация:

Re: Строительство алтаря для Храма.

Сообщение Timon » 15 июн 2016, 20:26

Ну.....с почином!!!!
Модели железных дорог N, Z и другие:
https://mois-trains.com.ua/

Afess
Сообщения: 1699
Зарегистрирован: 14 окт 2015, 17:50
Имя: Андрей
Откуда: Оснабрюк, Германия
Мой типоразмер: H0

Re: Строительство алтаря для Храма.

Сообщение Afess » 15 июн 2016, 20:33

классная тема ))) ну и пути хорошие. сам вот теперь думаю толи разоьбрать свое и переделать? )))

удачи в постройке

Аватара пользователя
Stinky
Супермодератор
Сообщения: 4844
Зарегистрирован: 16 май 2015, 01:19
Имя: Дионисий
Откуда: Kiew
Мой типоразмер: Н0
Контактная информация:

Re: Строительство алтаря для Храма.

Сообщение Stinky » 16 июн 2016, 03:26

Ну наконецто,докурились до подмакетника!
Ура,товарищи! :P

Аватара пользователя
vover
Супермодератор
Сообщения: 2731
Зарегистрирован: 02 авг 2015, 16:29
Имя: Владимир
Откуда: Будапешт
Мой типоразмер: H0

Re: Строительство алтаря для Храма.

Сообщение vover » 16 июн 2016, 12:10

Я конечно понимаю, что уже поздновато, но тот угол, где вход в малярку, - можно было сделать срезанным и тем самым дать возможность еще на 10-15 см расширить подмакетник. Тем более что рельсы в самый угол все-равно не идут.
ЦСК - Церковь Свидетелей Коронавируса :lol:

Аватара пользователя
youdmit
Сообщения: 2257
Зарегистрирован: 30 июл 2015, 01:48
Имя: ЮрСаныч
Откуда: Киев
Мой типоразмер: H0

Re: Строительство алтаря для Храма.

Сообщение youdmit » 16 июн 2016, 16:50

Всем спасибо за участие!
vover писал(а): уже поздновато, но тот угол, где вход в малярку, - можно было сделать срезанным и тем самым дать возможность еще на 10-15 см расширить подмакетник.

Володя, такой вариант рассматривался - Стинка не даст соврать...

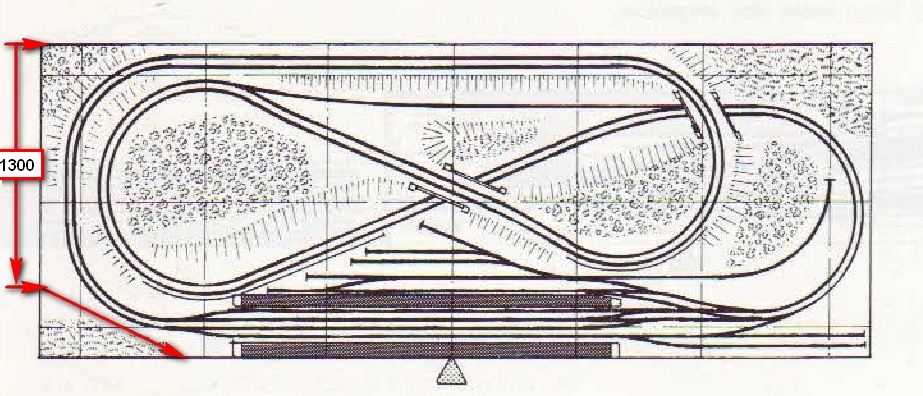

Вот эскиз от 16 мая.
Копия ScreenShot 103.jpg

Затем уточнились размеры - выяснил, что от дверного проёма до угла не 1300, а 1350 и решил, что как-то размещусь. Очень хочется оставить прямой центральный проход... :?

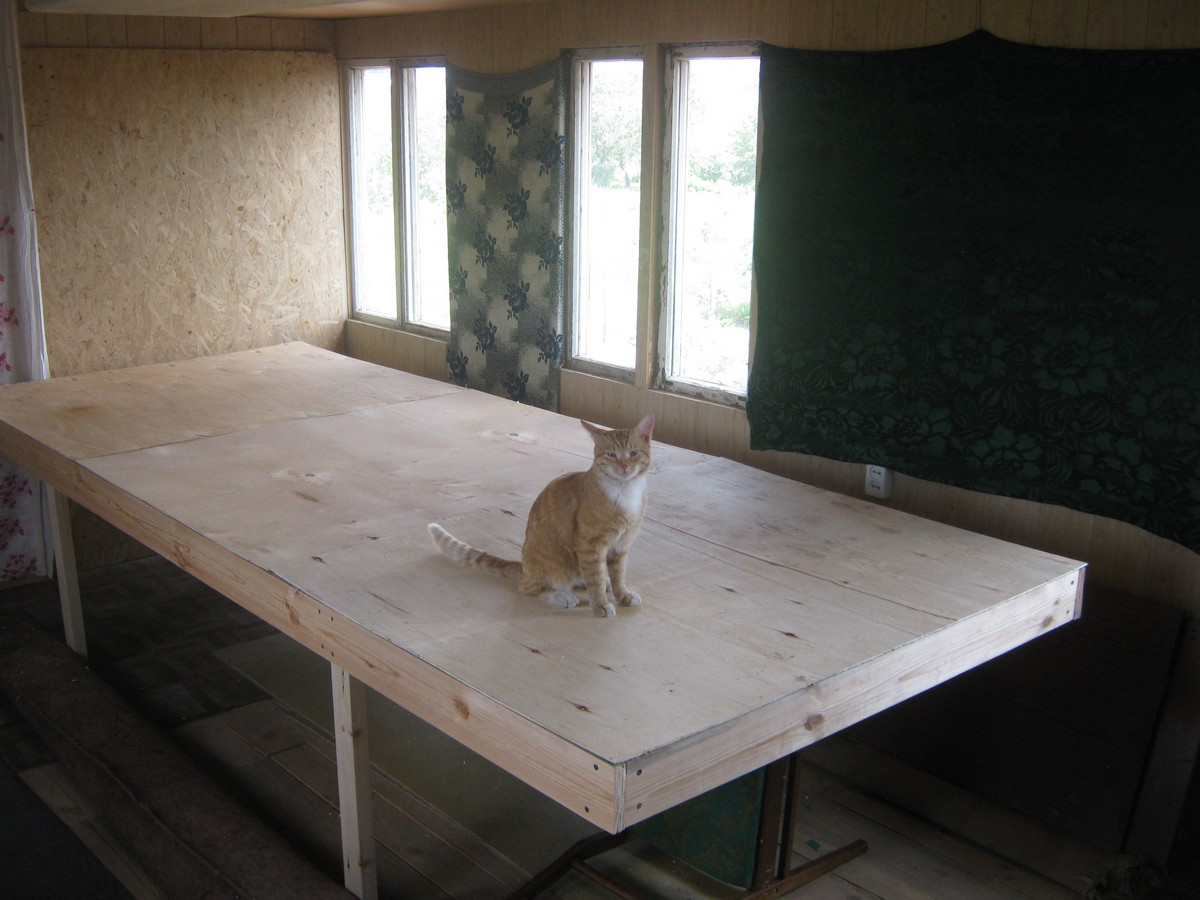

Muton писал(а):... где мохнатый рыжий прораб? :) Непорядок!

Прораб на сутки исчез - видимо, решал оргвопросы, согласовывал...
Но проверить пришёл.
Изображение 023.jpg
Изображение 017.jpg

Вся бригада в сборе.
Изображение 027.jpg

За спиной начальства можно подурачиться, но похоже, что он это дело учуял...
Изображение 021.jpg
Последний раз редактировалось youdmit 17 июн 2016, 15:03, всего редактировалось 1 раз.
Я сотый раз, опять начну сначала... (А.Макаревич)

Аватара пользователя
Hockenheim
Сообщения: 281
Зарегистрирован: 26 сен 2015, 16:45
Имя: Віталій
Откуда: Червоноград
Мой типоразмер: H0

Re: Строительство алтаря для Храма.

Сообщение Hockenheim » 16 июн 2016, 18:11

Останнє фото - майже Ейнштейн :lol:
Пилите, Шура, пилите. Они золотые.(с)"Золотой теленок"

Аватара пользователя
youdmit
Сообщения: 2257
Зарегистрирован: 30 июл 2015, 01:48
Имя: ЮрСаныч
Откуда: Киев
Мой типоразмер: H0

Re: Строительство алтаря для Храма.

Сообщение youdmit » 16 июн 2016, 23:42

Спасибо, Виталий, но Эйнштейн мне не друг. Вообще не люблю теоретиков... :cry:
Мне Тесла ближе - конкретные вещи мужик делал.

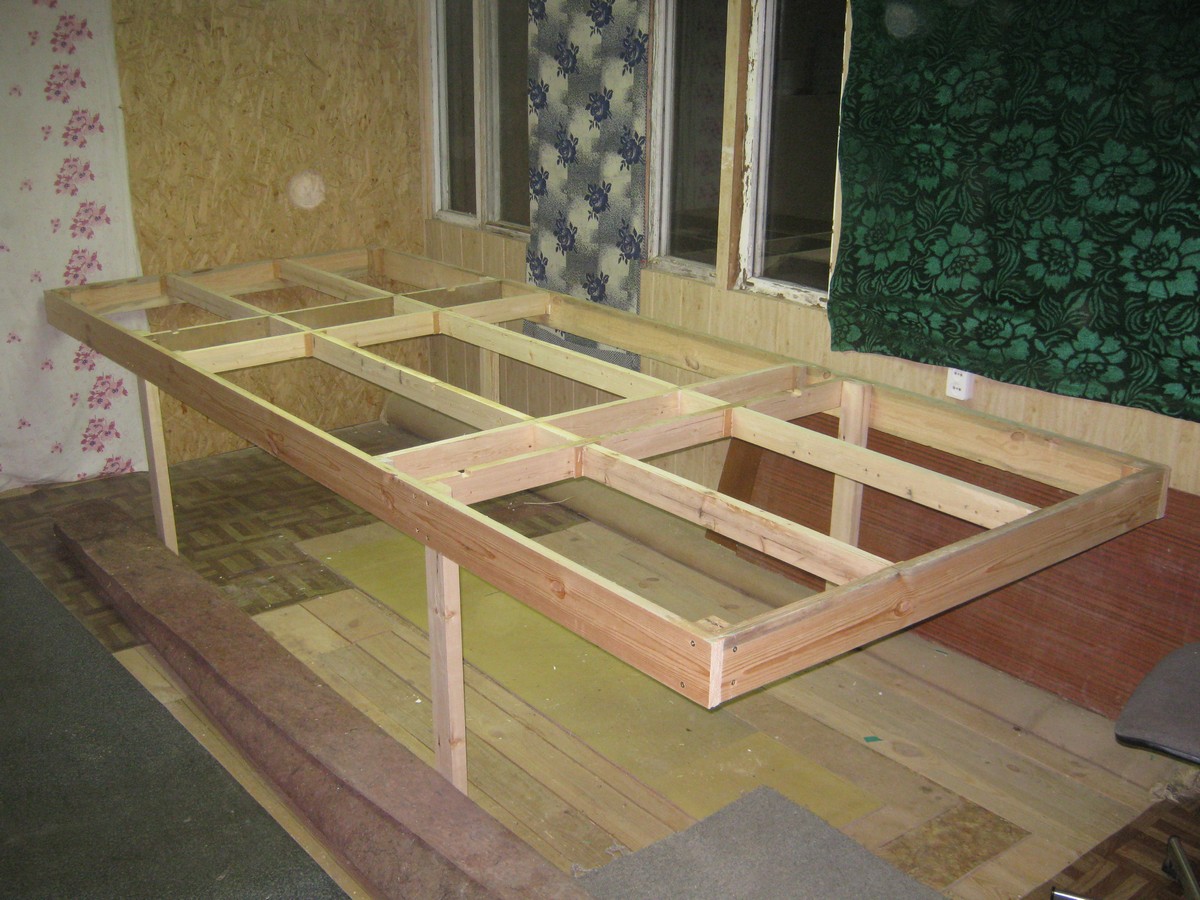

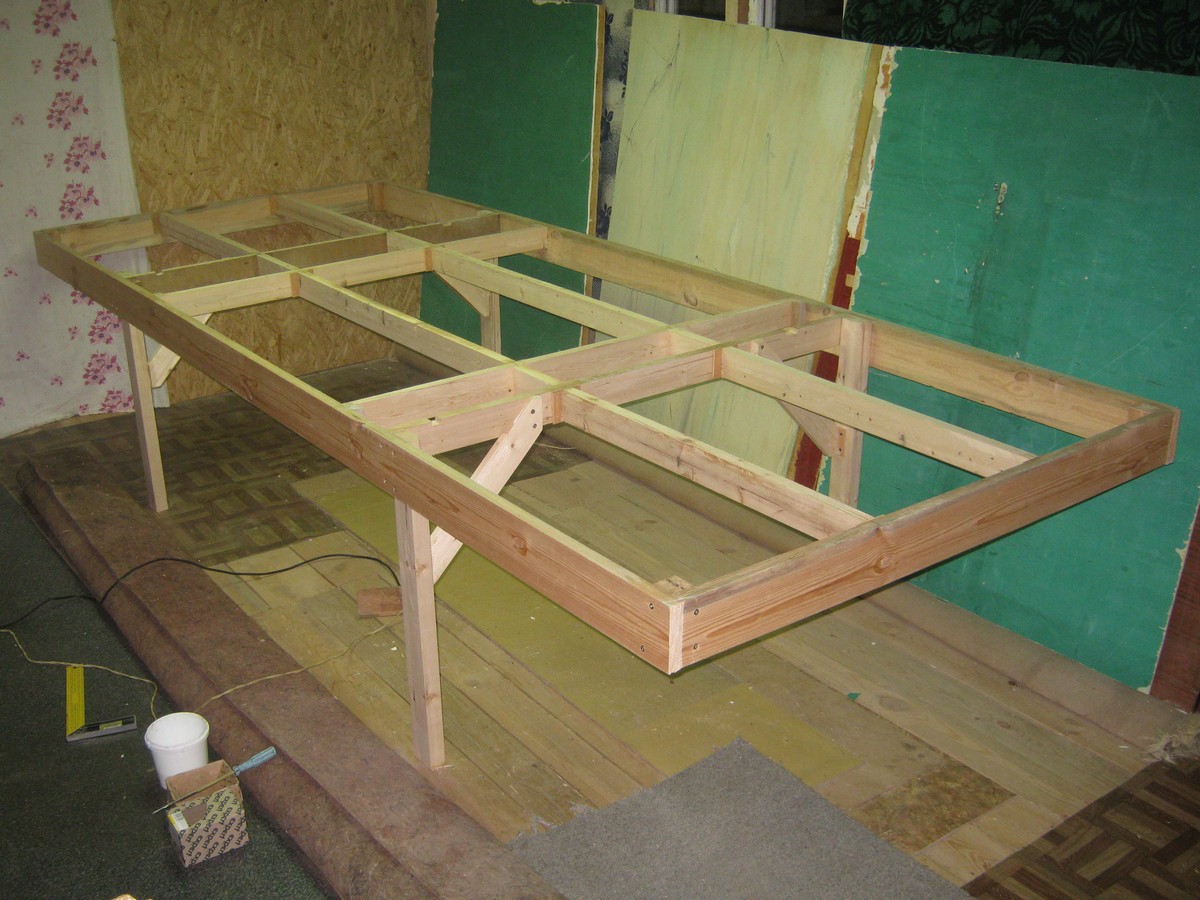

Был разговор о заполнении каркаса подмакетника. Немного не успел до 22:00 сделать и установить все элементы. Не установлены, в частности, уже упоминавшиеся раскосы на ножках, но и не гулял. Врать не буду - сегодня уделил этой конструкции несколько больше времени, нежели банальный перекур.
Изображение 029.jpg
Последний раз редактировалось youdmit 17 июн 2016, 15:03, всего редактировалось 1 раз.
Я сотый раз, опять начну сначала... (А.Макаревич)

Аватара пользователя
Stinky
Супермодератор
Сообщения: 4844
Зарегистрирован: 16 май 2015, 01:19
Имя: Дионисий
Откуда: Kiew
Мой типоразмер: Н0
Контактная информация:

Строительство алтаря для Храма.

Сообщение Stinky » 17 июн 2016, 02:40

Странно что ты не продолжил подмакетником тему "Храма".Ведь по сути
это монтаж алтаря.Ну да ладно.Смотрю фото и душа радуется. :roll:

Аватара пользователя
vover
Супермодератор
Сообщения: 2731
Зарегистрирован: 02 авг 2015, 16:29
Имя: Владимир
Откуда: Будапешт
Мой типоразмер: H0

Re: Строительство алтаря для Храма.

Сообщение vover » 17 июн 2016, 11:45

Жужик такой важный :)

Очень рад такому активному развёртыванию Алтаря 8-)
Начинаю планировать вылазку в гости, если ЮрСаныч не против канеш :roll:
ЦСК - Церковь Свидетелей Коронавируса :lol:

Аватара пользователя
Hockenheim
Сообщения: 281
Зарегистрирован: 26 сен 2015, 16:45
Имя: Віталій
Откуда: Червоноград
Мой типоразмер: H0

Re: Строительство алтаря для Храма.

Сообщение Hockenheim » 18 июн 2016, 00:33

Юрію Саничу, я мав на увазі Ваш вираз обличчя на фото :D
Вложения
Пилите, Шура, пилите. Они золотые.(с)"Золотой теленок"

Аватара пользователя
youdmit
Сообщения: 2257
Зарегистрирован: 30 июл 2015, 01:48
Имя: ЮрСаныч
Откуда: Киев
Мой типоразмер: H0

Re: Строительство алтаря для Храма.

Сообщение youdmit » 18 июн 2016, 00:51

vover писал(а):Начинаю планировать вылазку в гости, если ЮрСаныч не против канеш

ЮрСаныч канеш не против. Исключительно за!
Hockenheim писал(а):Юрію Саничу, я мав на увазі Ваш вираз обличчя на фото

Виталий, я сразу отлично понял, что подразумевалась именно эта фотография Эйнштейна. Отличная фотография, известная всему миру. Что касается моего негативного отношения к личности и заслугам этого учёного - то это уже сугубо субъективная точка зрения... :cry:

И по делу, раз уж вылез отвечать.

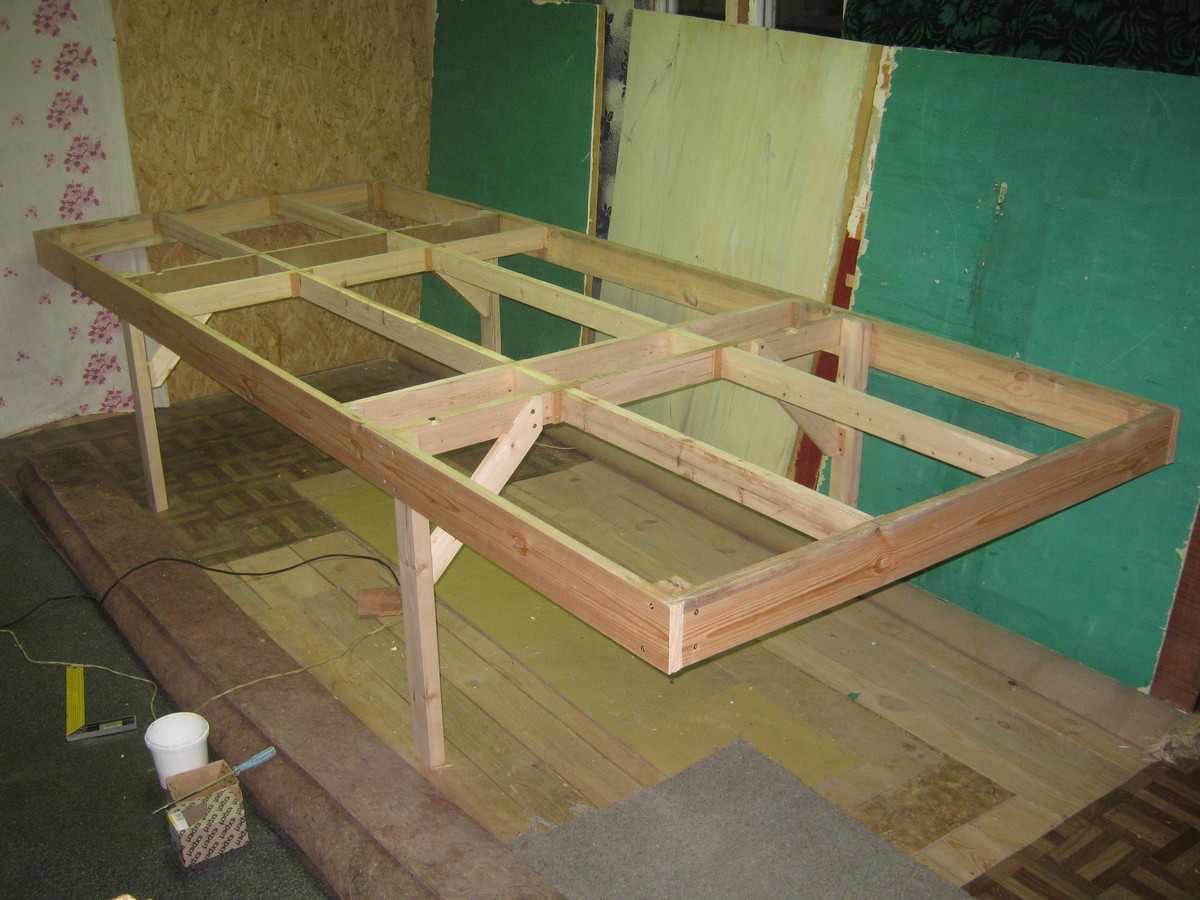

Сделал раскосы на ножках.
Изображение 032.jpg

Днём был Игорь Бурбон и мог оценить жёсткость конструкции без этих элементов. А теперь стучать по подмакетнику - всё равно, что по бетонной стене.
Я сотый раз, опять начну сначала... (А.Макаревич)

Аватара пользователя
burbon
Супермодератор
Сообщения: 1155
Зарегистрирован: 04 май 2015, 09:29
Имя: Igor
Откуда: Kiev, Ukraine
Мой типоразмер: TT, Z, H0e
DIGITAL DCC/mfx
Ремонт, обслуживание и оцифровка моделей Z, N, TT, H0, 1, G

Re: Строительство алтаря для Храма.

Сообщение burbon » 18 июн 2016, 09:07

youdmit писал(а):...Днём был Игорь Бурбон и мог оценить жёсткость конструкции без этих элементов. А теперь стучать по подмакетнику - всё равно, что по бетонной стене.

Оценил, подтверждаю!
Лучше много раз по разу, чем ниразу много раз...

Аватара пользователя
gin_steam
Сообщения: 251
Зарегистрирован: 04 ноя 2015, 18:23
Имя: Александр
Откуда: Горловка, Украина
Мой типоразмер: Gauge 1, Live steam

Re: Строительство алтаря для Храма.

Сообщение gin_steam » 18 июн 2016, 11:52

youdmit писал(а):ЮрСаныч канеш не против. Исключительно за!


Ой, ЮрСаныч, с таким фееричным оснащением, массой интересных моделей и неизменной гостеприимностью дойдет и до массового паломничества... типа хасидов в Умань :D
Слежу за темами и тихо поскуливаю от белой зависти по поводу Храма с макетом и приятной компании.

Звиняйте за дилетантство, но тут вот вопрос назрел: Если эксклюзивный ПС в тоннелях застрянет, что делать? Мож бугор с глубокими выемками пути лучше - и дальнюю петлю скроет, и доступ везде есть?

Аватара пользователя
Muton
Сообщения: 3223
Зарегистрирован: 11 май 2015, 23:12
Имя: Витя
Откуда: Киев
Мой типоразмер: НО

Re: Строительство алтаря для Храма.

Сообщение Muton » 18 июн 2016, 14:35

gin_steam писал(а): Звиняйте за дилетантство, но тут вот вопрос назрел: Если эксклюзивный ПС в тоннелях застрянет, что делать?


Вопрос кстати не дилетантский, а очень правильный. Извлечение ПС в некоторых случая может доставить немало интересных минут под аккомпанемент матюков извлекающих. :)
