Нужен чертеж (фото) крыши ранних ЧС2

Сообщение Muton » 04 сен 2016, 21:11

Всем привет!
Собственно, в названии темы все сказано: ищу хорошие снимки/чертежи ЧС2 первых номеров. Речь идет о машинах с "лысой" крышей, пока туда не вынесли разнообразное оборудование. Речь вот об этом:

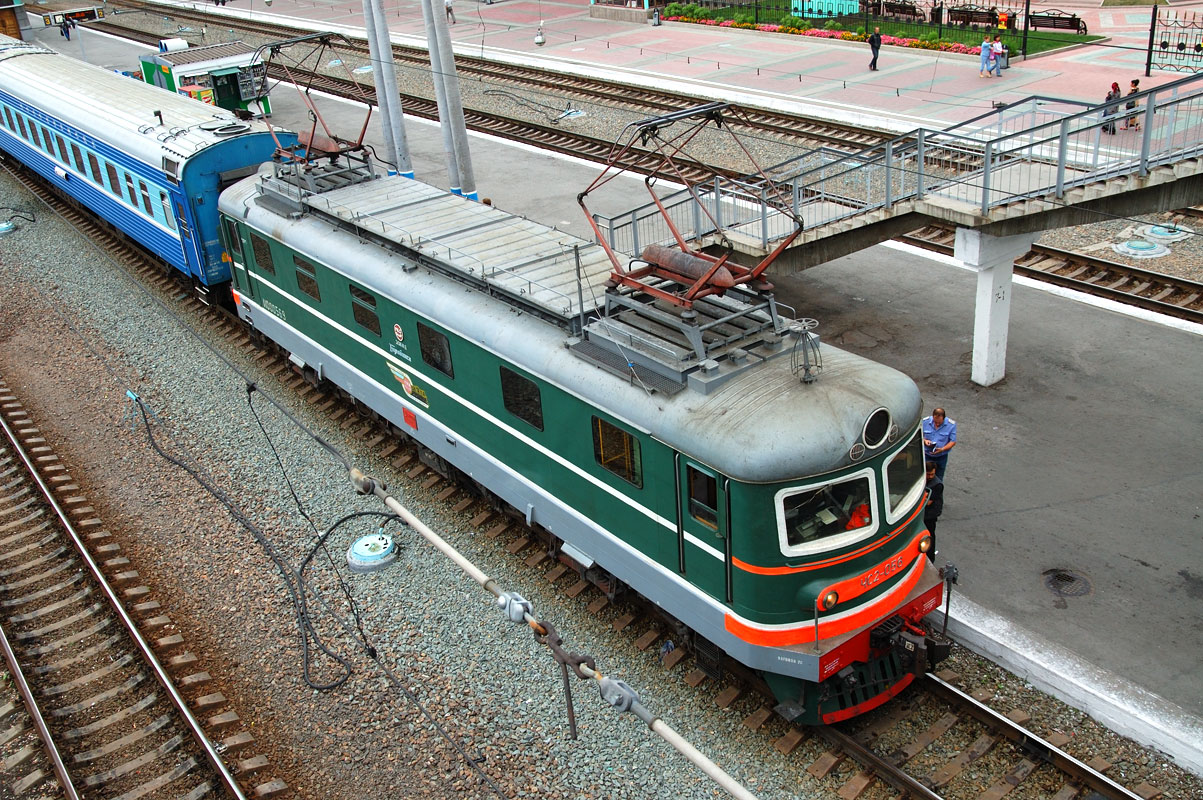

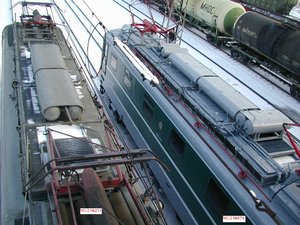

Две картинки выше - это лучшие фотографии, которые у меня есть :? Взяты из "Гугла".

Аватара пользователя
Wad
Сообщения: 129
Зарегистрирован: 18 ноя 2015, 09:28
Имя: Wadim
Откуда: Kiev
Мой типоразмер: H0

Re: Нужен чертеж (фото) крыши ранних ЧС2

Сообщение Wad » 05 сен 2016, 12:21

Книжку Ракова "Пассажирский электровоз ЧС2" скачай, там много полезного.
http://www.pomogala.ru/books/chs2_rakov.html
http://www.pomogala.ru/lib/elektrovozy_ ... _rakov.rar

Аватара пользователя
Muton
Сообщения: 3094
Зарегистрирован: 11 май 2015, 23:12
Имя: Витя
Откуда: Киев
Мой типоразмер: НО

Re: Нужен чертеж (фото) крыши ранних ЧС2

Сообщение Muton » 05 сен 2016, 12:40

Спасибо, книга действительно очень подробная, но того что надо на данном этапе увы нет.

Аватара пользователя
T-1000
Сообщения: 2353
Зарегистрирован: 13 май 2016, 23:55
Имя: Вилен
Откуда: Белополье
Мой типоразмер: HO, H0
Контактная информация:

Re: Нужен чертеж (фото) крыши ранних ЧС2

Сообщение T-1000 » 06 сен 2016, 13:08

Не знаю оно или нет, но малоли.
http://rusrailmodel.ru/art/lokosize/
http://trainshistory.ru/photoset/image/169
Вложения

Аватара пользователя
Muton
Сообщения: 3094
Зарегистрирован: 11 май 2015, 23:12
Имя: Витя
Откуда: Киев
Мой типоразмер: НО

Re: Нужен чертеж (фото) крыши ранних ЧС2

Сообщение Muton » 06 сен 2016, 13:26

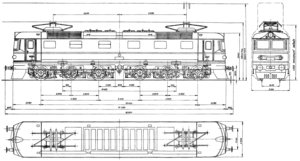

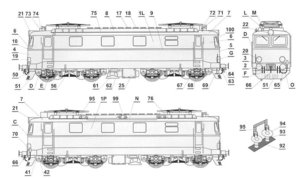

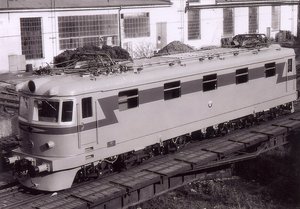

Спасибо, но не оно. На чертеже как раз чешский Е669, которому мне надо перепилить крышу :) А фото - это самый первый ЧС2, он сильно отличался от последующих машин.

А вот в эту ссылку всем увлеченным СЖД рекомендую заглянуть! :shock: Там такие конструкции, о которых я вообще ранее ни сном, ни духом...
http://rusrailmodel.ru/art/lokosize/
Так что в любом случае зачет, Вилен!

Аватара пользователя
T-1000
Сообщения: 2353
Зарегистрирован: 13 май 2016, 23:55
Имя: Вилен
Откуда: Белополье
Мой типоразмер: HO, H0
Контактная информация:

Re: Нужен чертеж (фото) крыши ранних ЧС2

Сообщение T-1000 » 06 сен 2016, 14:02

Muton писал(а):.....


Пардон может флуд конечно)
Да нужно наверно тему создать по всякой всячине, тк. много сайтов с фотками и чертежами приходится в закладках держать.
http://photo.qip.ru/search/result/?act= ... %A7%D0%A12
http://photo.qip.ru/users/xenos79/2549886/47653080/
http://photo.qip.ru/users/manchteyn-tm/ ... nImageLink

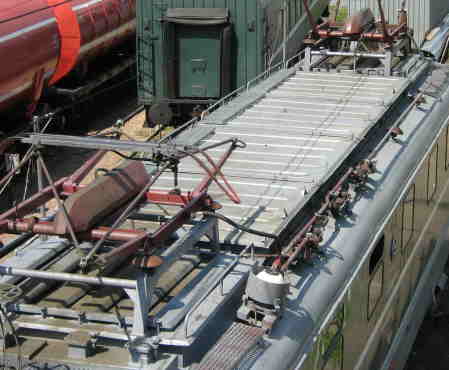

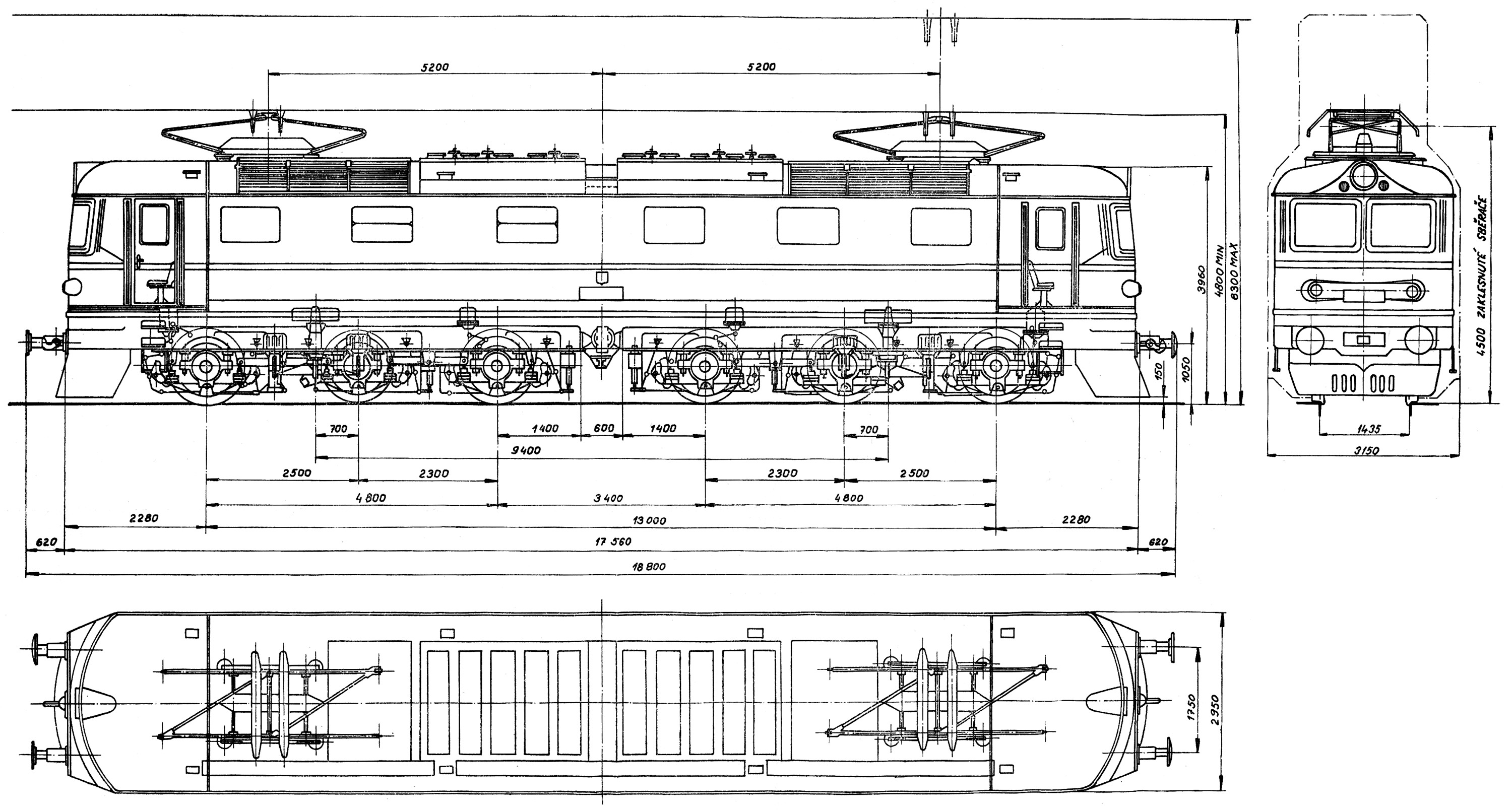

Может два лока ниже пригодятся
Вложения
