Четырехпарка или предок Ов

Сообщение T-1000 » 27 дек 2020, 21:55

Речь сегодня пойдет про паровозы о четырех осях!
Печально но царские железные дороги имперской России присваивали одним и тем же паровозам разные буквы, тем самым вызывая путаницу при поиске информации. Да и собственно каждый завод строил их по разному и отличий просто гора, вперемешку с разнообразными фотографиями создается вообще полная путаница. Видимо в последствии дабы устранить эту путаницу и присвоили обозначение О-основной.

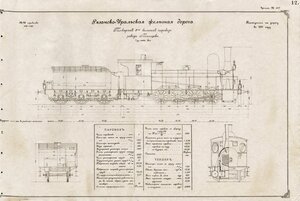

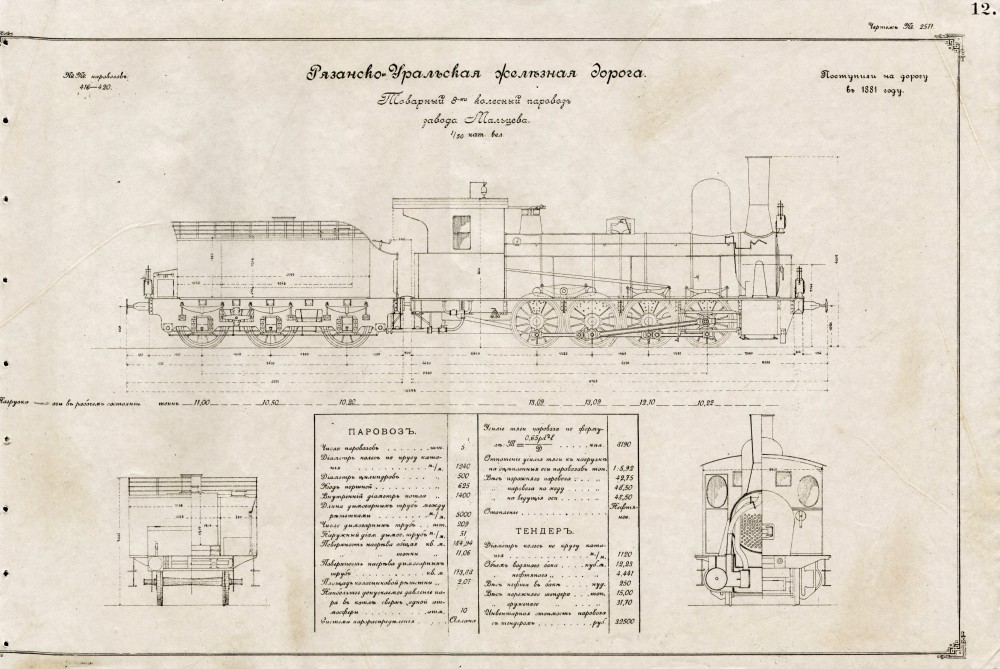

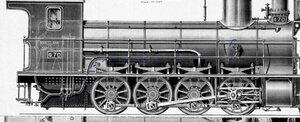

Прилагаю некоторые фото и чертежи. Все грузить не буду ибо интернет мобильный и лимитированный, 99 процентов всей информации черпал из альбомов Николаевской железной дороги, Закавказской железной дороги и с сайта scaletrainsclub.
Вложения
Л№20 Мальцевский 0-4-0.png
0-4-0 Невский2.jpg
Последний раз редактировалось T-1000 27 дек 2020, 22:07, всего редактировалось 1 раз.

Аватара пользователя
T-1000
Сообщения: 2436
Зарегистрирован: 13 май 2016, 23:55
Имя: Вилен
Откуда: Белополье
Мой типоразмер: HO, H0
Контактная информация:

Re: Четырехпарка или предок Ов

Сообщение T-1000 » 27 дек 2020, 22:00

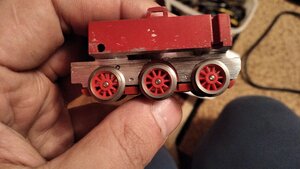

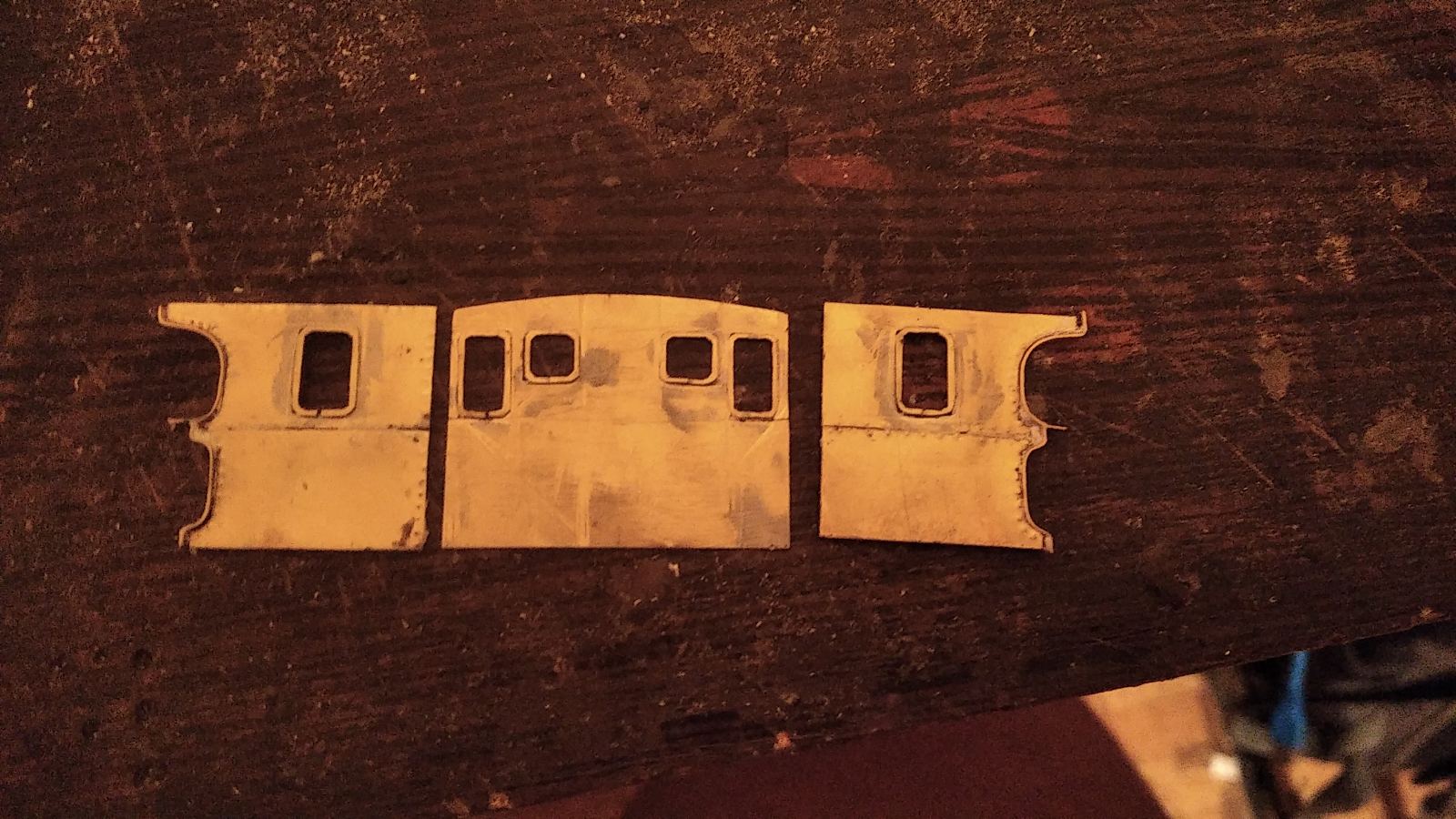

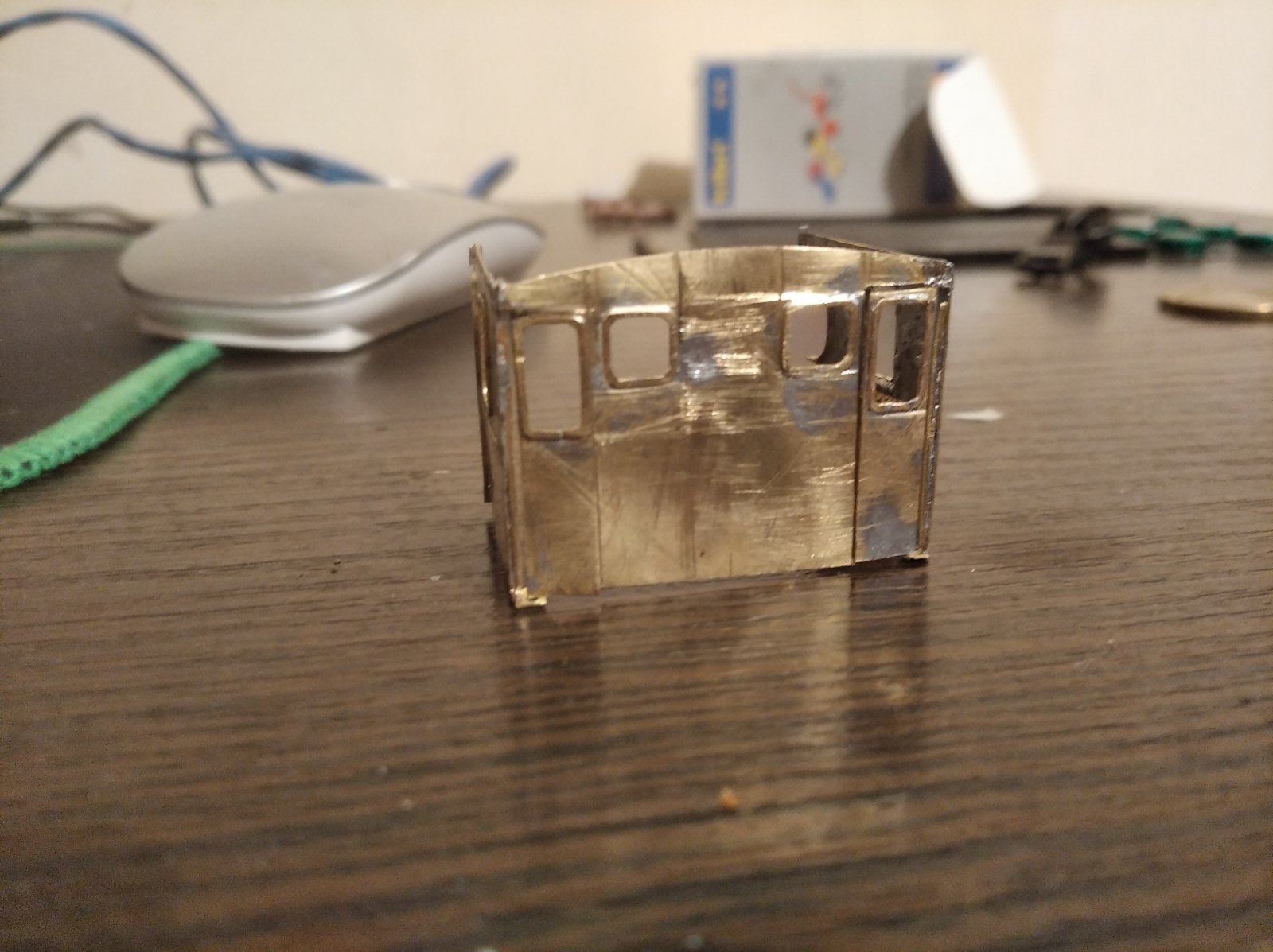

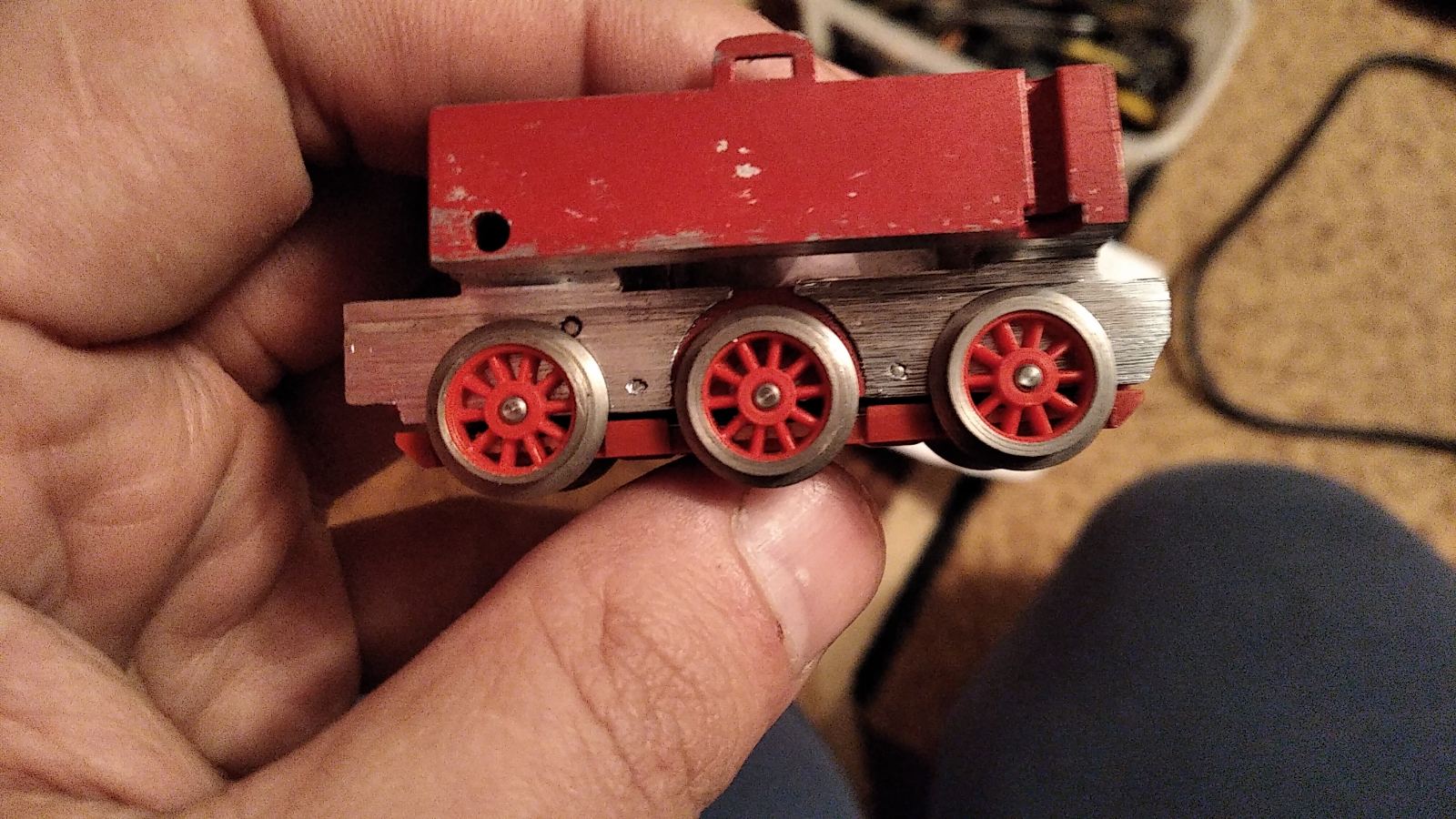

Ну и собственно процесс постройки. Для сего нам понадобится как всегда паровоз серии G7.1, а точнее тендер от такового. Мне попался совсем плохой по состоянию, но нам ведь именно такой и нужен то)
Обточил лишнее, причина банальна, наши тендера несколько ниже немецких, хотя возможно просто Piko сделал его несколько диспропорциональным. Ну, не важно. Родные колеса заменил на колеса счетмашевские.
Вложения
0-02-05-fa78ea79c088f392fe271d51dcd612a726c81bfc68b12b94f83d9ea6b78e26e9_35cefdc2.jpg
0-02-05-16faa0082f2a9cc4d78fec51ab02db30fccfd1325fe9a711f4897e2a83e6ea9f_c8fe1d74.jpg
0-02-05-aeaf2c6d15d97c6952f30417372cd8e2fdf472318ff07323835a5c5e558e6430_fbf74ca8.jpg
0-02-05-78dae742ca8cf52d16e01e4654c123987abfda327272158599043302ca5c3c55_2a4b2b60.jpg

Аватара пользователя
T-1000
Сообщения: 2436
Зарегистрирован: 13 май 2016, 23:55
Имя: Вилен
Откуда: Белополье
Мой типоразмер: HO, H0
Контактная информация:

Re: Четырехпарка или предок Ов

Сообщение T-1000 » 27 дек 2020, 22:01

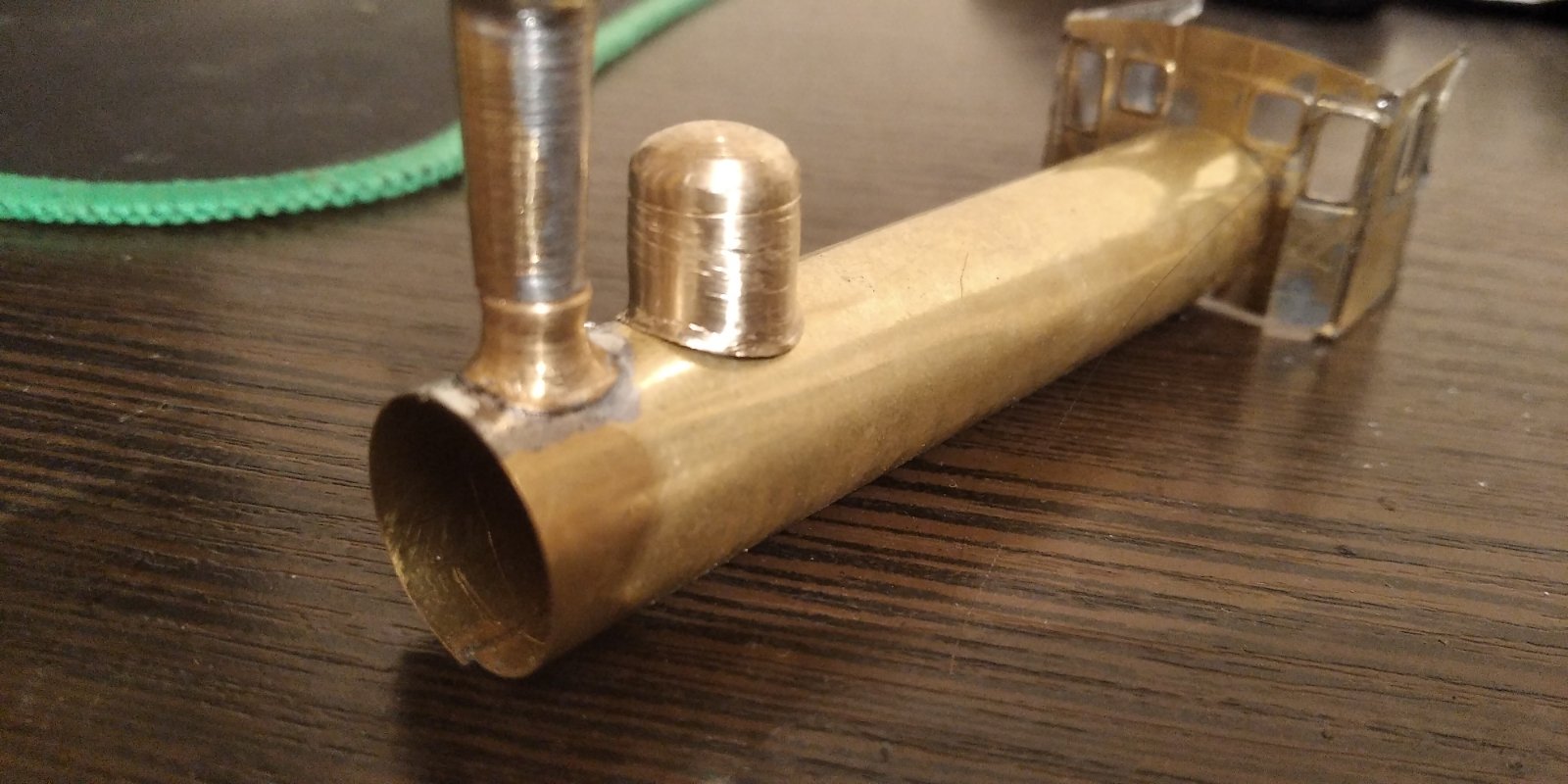

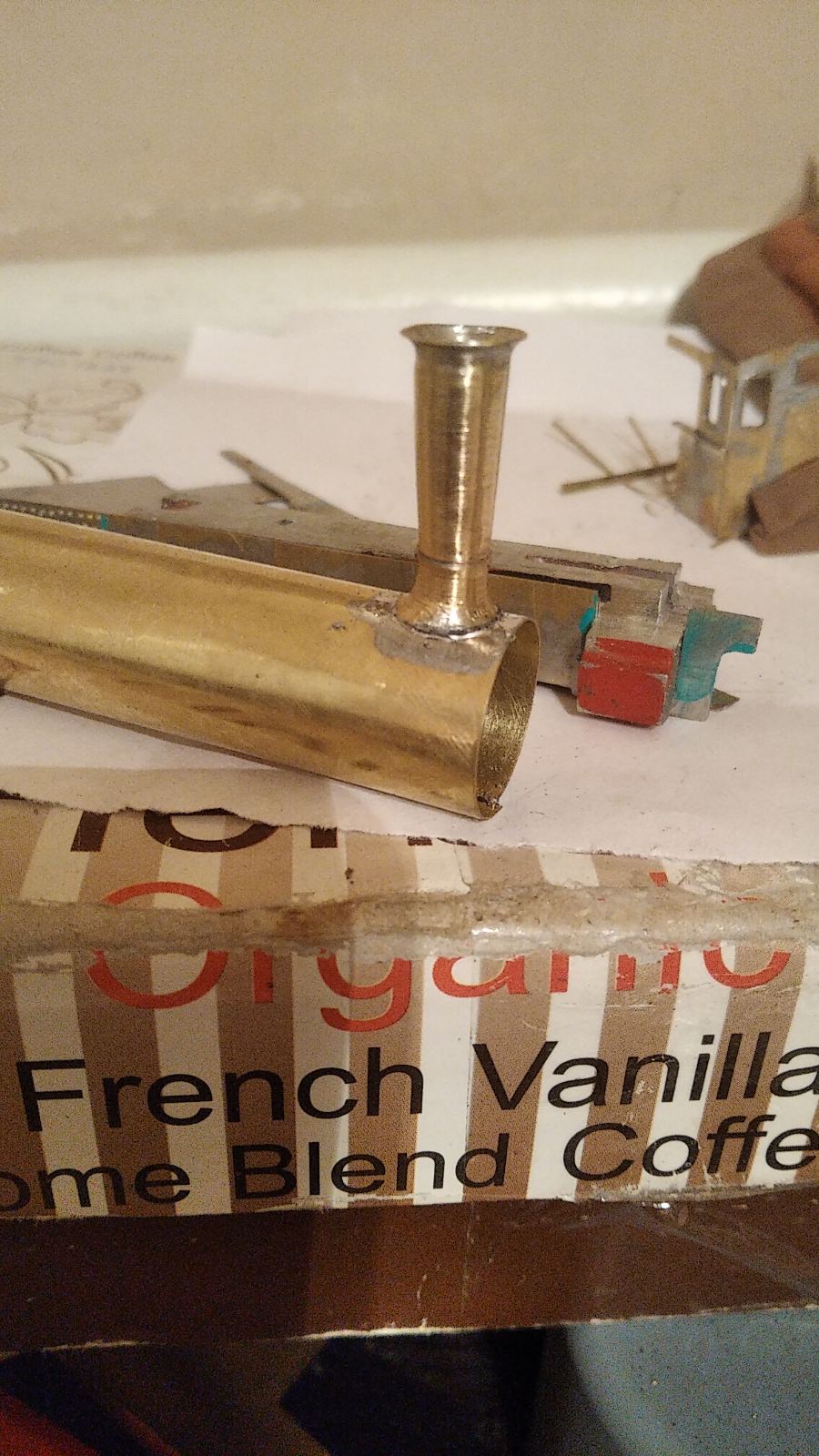

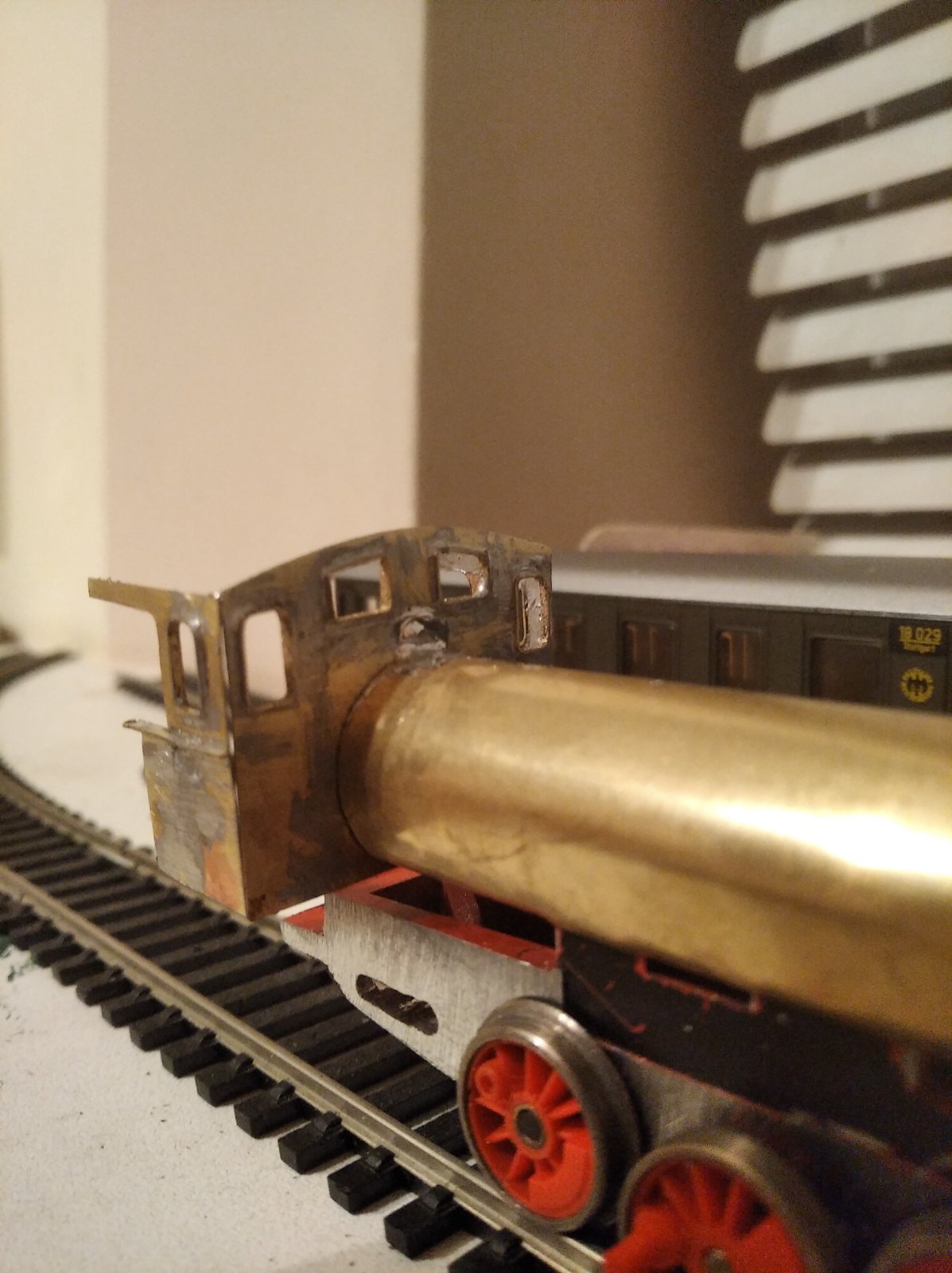

Еще немного запчастей, ведь строить нужно с трубы) Скрутили, развальцевали, соединили. Увы станков у меня нету, делаем все лапками.
Вложения
0-02-05-180174c5981b3c1efd2987e6b1ad7275504fbf04de6be44a7ff731b97a6f932f_9db88166.jpg
0-02-0a-17268af3c61ad423883e44491a0888cab633eee27ae1138ffd81a39bb3a47c18_7420f375.jpg
0-02-0a-c4db1299700b7b9a3ef05fb8680f921d0cbd5921a1cc04db93a52a374bd3a67a_8656e97b.jpg

Аватара пользователя
Muton
Сообщения: 3223
Зарегистрирован: 11 май 2015, 23:12
Имя: Витя
Откуда: Киев
Мой типоразмер: НО

Re: Четырехпарка или предок Ов

Сообщение Muton » 27 дек 2020, 22:30

Начало интригующее. Детали будки классно вышли... это ж "с нуля", ручками?

Аватара пользователя
T-1000
Сообщения: 2436
Зарегистрирован: 13 май 2016, 23:55
Имя: Вилен
Откуда: Белополье
Мой типоразмер: HO, H0
Контактная информация:

Re: Четырехпарка или предок Ов

Сообщение T-1000 » 27 дек 2020, 23:17

Да Витя, все традиционно ручками.

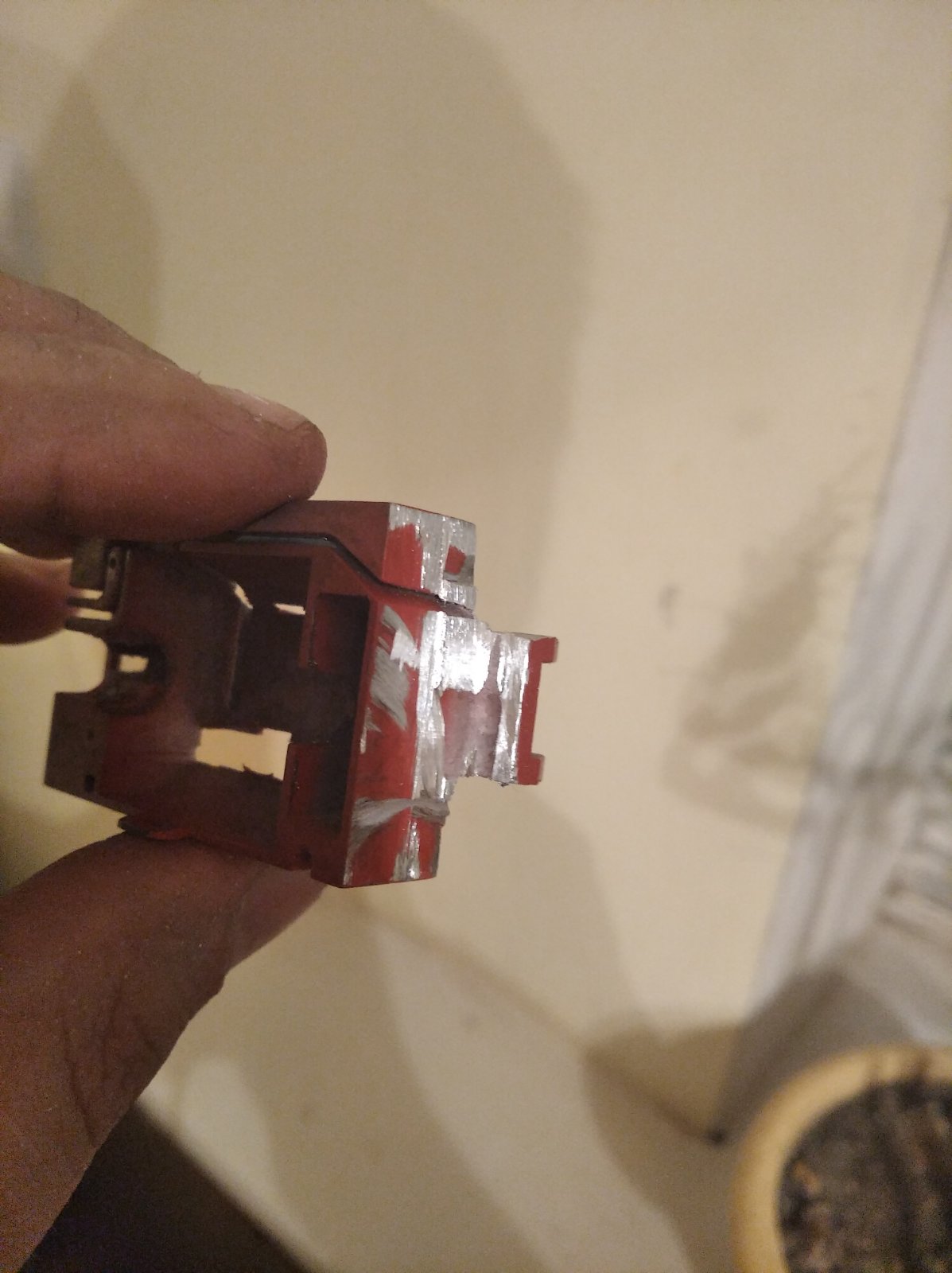

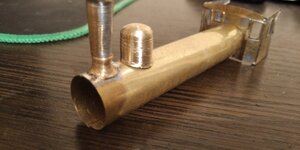

К примеру гну обод в дымогарную коробку.
Вложения
0-02-0a-03cfdaa98fc75bd0613429be1f803c48353b4c5fca0da3ee4e0df5e7a2d8a96e_cf3e1fae.jpg

Leonid Popov
Сообщения: 350
Зарегистрирован: 21 июн 2018, 16:06
Имя: Leonid
Мой типоразмер: HO

Re: Четырехпарка или предок Ов

Сообщение Leonid Popov » 28 дек 2020, 00:39

Да... Смотрю, сколько рукастых парней на форуме, и радуюсь, что все они именно в жд-моделизме творят!!!

Аватара пользователя
Stinky
Супермодератор
Сообщения: 4844
Зарегистрирован: 16 май 2015, 01:19
Имя: Дионисий
Откуда: Kiew
Мой типоразмер: Н0
Контактная информация:

Re: Четырехпарка или предок Ов

Сообщение Stinky » 28 дек 2020, 02:21

Трубы,сухопарники,окантовки окон хорошо получаются.Лапку набил...Ну а PIKO ваще
движитель отечественного моделярства. :D

Аватара пользователя
T-1000
Сообщения: 2436
Зарегистрирован: 13 май 2016, 23:55
Имя: Вилен
Откуда: Белополье
Мой типоразмер: HO, H0
Контактная информация:

Re: Четырехпарка или предок Ов

Сообщение T-1000 » 28 дек 2020, 08:33

Как ни странно, но большинство парней пришли из флота, в меру каких-то причин. Спасибо, бум стараться)

Аватара пользователя
T-1000
Сообщения: 2436
Зарегистрирован: 13 май 2016, 23:55
Имя: Вилен
Откуда: Белополье
Мой типоразмер: HO, H0
Контактная информация:

Re: Четырехпарка или предок Ов

Сообщение T-1000 » 28 дек 2020, 19:53

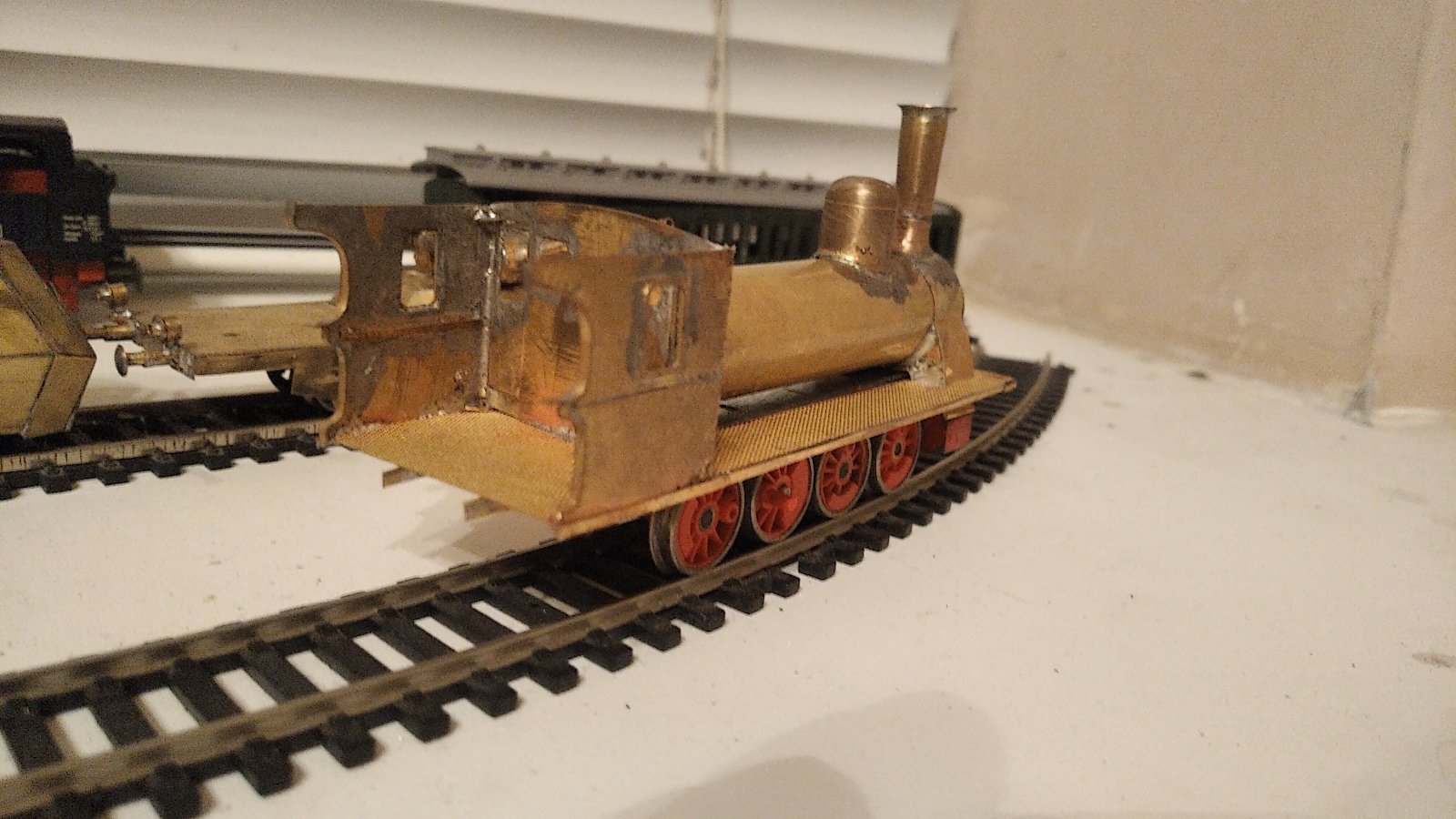

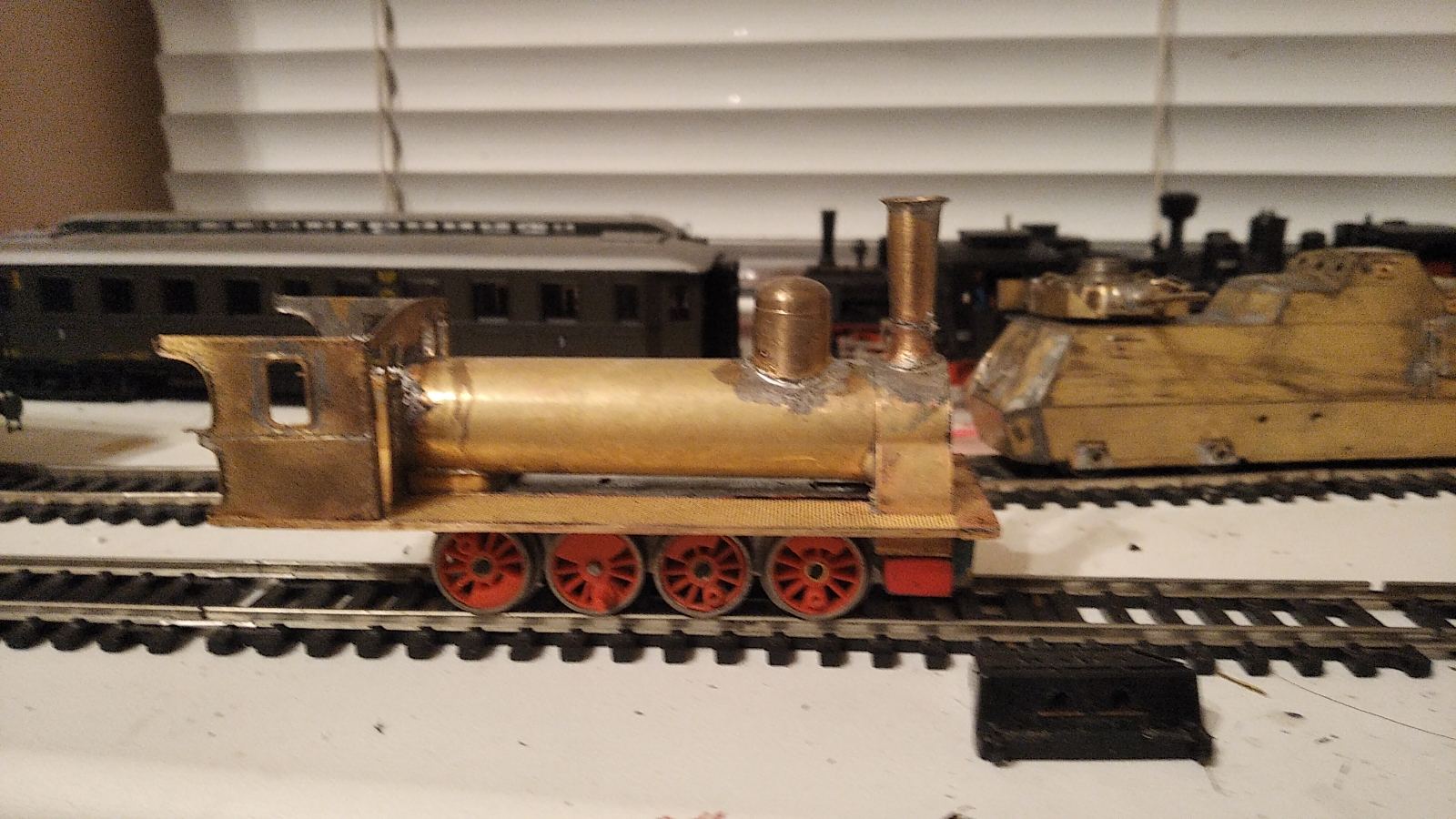

Небольшое продвижение.
Вложения
0-02-0a-903969a2b25d95ea1e219c262f379aa6c141e8deea25b467a4393d32e0b1d907_eff535a5.jpg
0-02-0a-507dc766e00164501cabee7c40e3e344496b29973f10b4f6904ae11e0207979c_5ad73cc4.jpg
0-02-05-a36902185af709c5b1298203810dd69e02867635f18b57bb9fad64622a32a129_cdbd4cd3.jpg

[scorpiosha]
Сообщения: 147
Зарегистрирован: 04 дек 2020, 02:26
Имя: Евгения
Мой типоразмер: Н0

Re: Четырехпарка или предок Ов

Сообщение [scorpiosha] » 28 дек 2020, 21:48

:shock:
T-1000 писал(а):Небольшое продвижение.

И это тоже своими ручками?!
Не, ну я тоже молодым говорю, что медсестра - существо думающее и что практика отличается от теории...
Просто агонь)!

Аватара пользователя
T-1000
Сообщения: 2436
Зарегистрирован: 13 май 2016, 23:55
Имя: Вилен
Откуда: Белополье
Мой типоразмер: HO, H0
Контактная информация:

Re: Четырехпарка или предок Ов

Сообщение T-1000 » 28 дек 2020, 23:31

Да, сделанное машинами выглядит эстетичнее, но не имеет души (фиксика:)

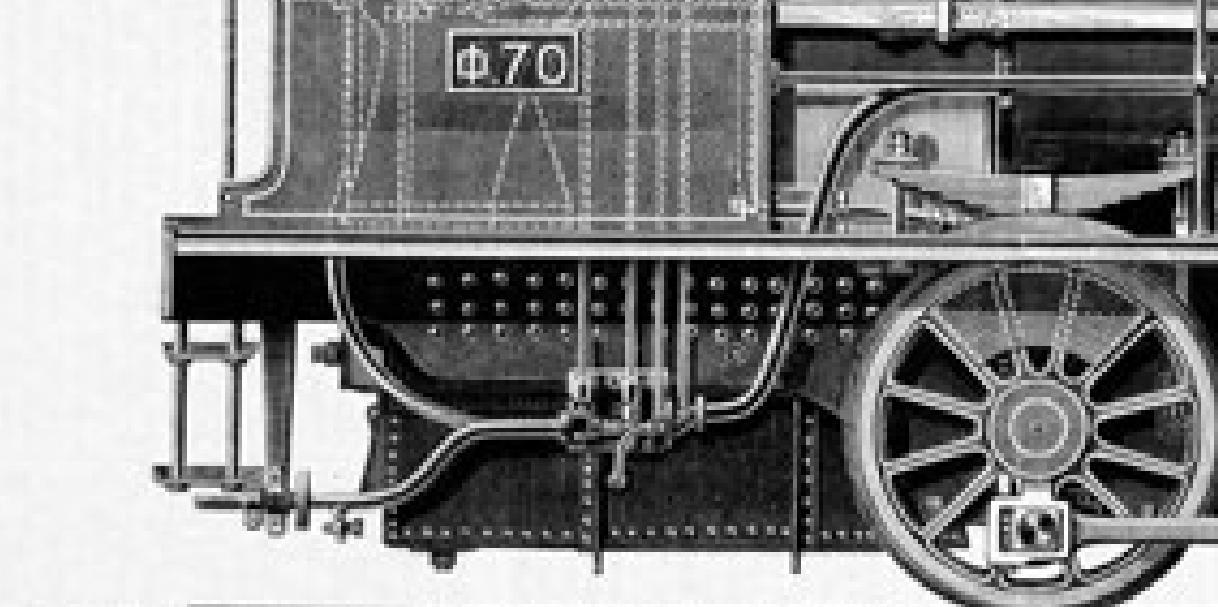

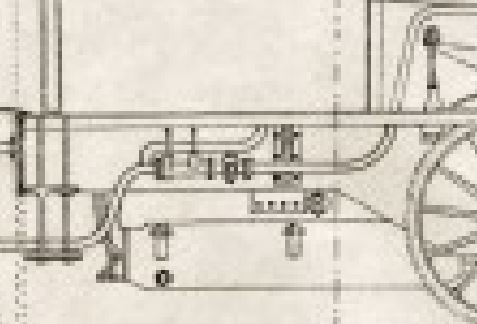

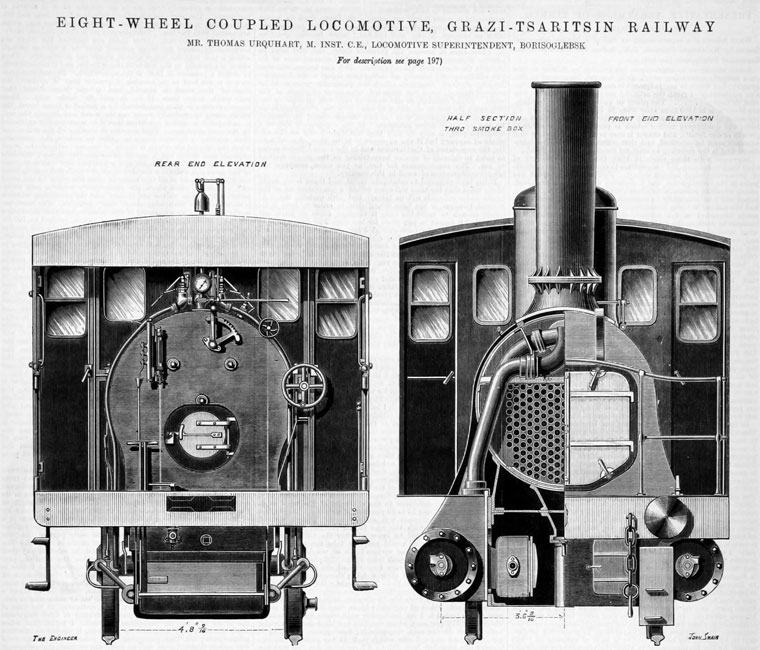

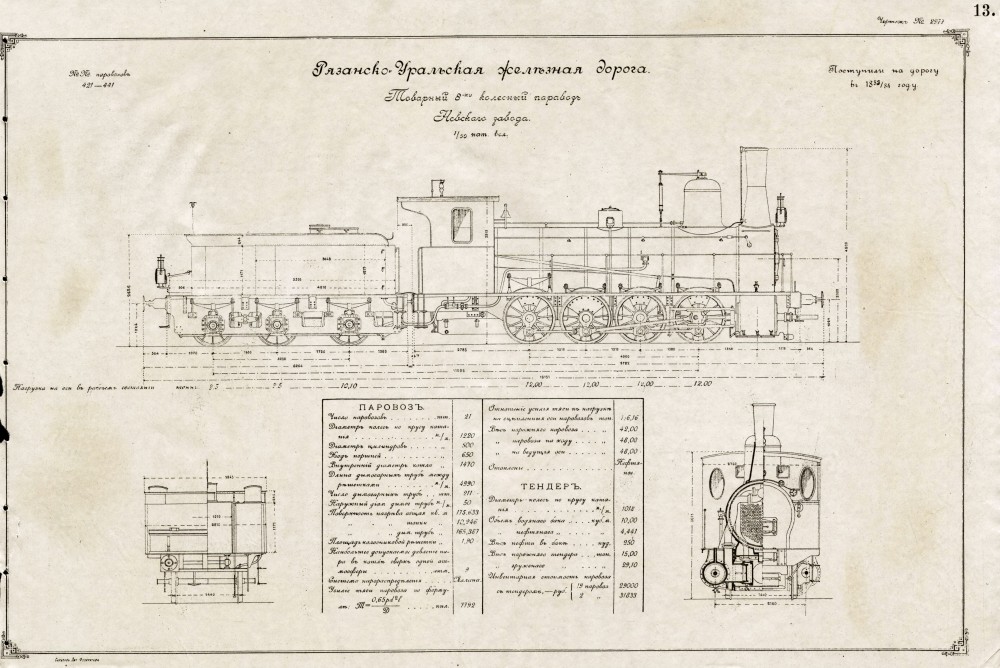

Возник ряд вопросов которые самому сложно решить, а именно что за устройство на картинке. Почему оно только на паровозах с нефтяным тендером. И есть ли картинки-чертежи лучше. А также насколько оно симметрично с обеих сторон.
Вложения

Afess
Сообщения: 1699
Зарегистрирован: 14 окт 2015, 17:50
Имя: Андрей
Откуда: Оснабрюк, Германия
Мой типоразмер: H0

Re: Четырехпарка или предок Ов

Сообщение Afess » 29 дек 2020, 10:48

А точно ли нефтяная, да еще в те года? Мое предположение, что это насос водный, так как трубка идет дальше в центр котла. Ну и по поводу симметрии, оно только с одной стороны, с правой, так как этим орудует машинист.

А вообще есть у меня альбом Овечки и там разглядел тендер и написано нефтяное отопление и трубы только со стороны машиниста идут

Аватара пользователя
T-1000
Сообщения: 2436
Зарегистрирован: 13 май 2016, 23:55
Имя: Вилен
Откуда: Белополье
Мой типоразмер: HO, H0
Контактная информация:

Re: Четырехпарка или предок Ов

Сообщение T-1000 » 30 дек 2020, 09:51

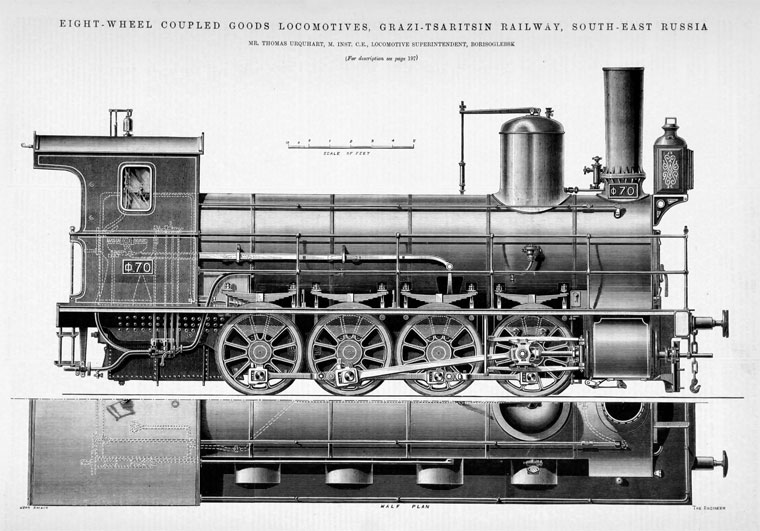

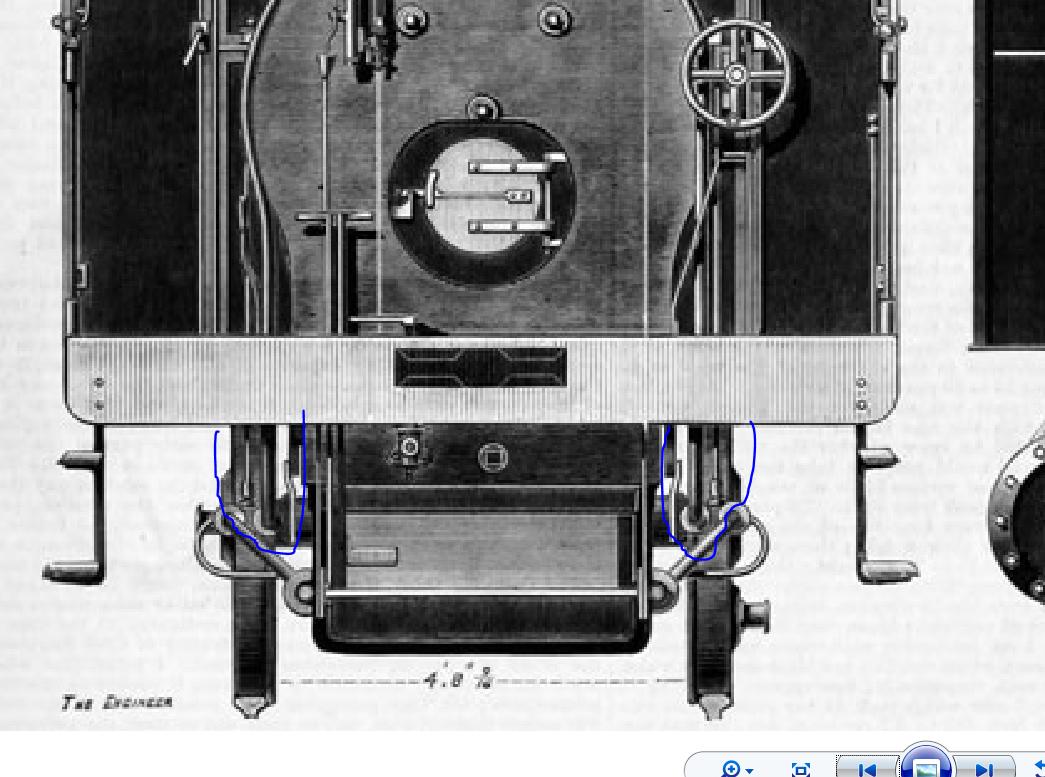

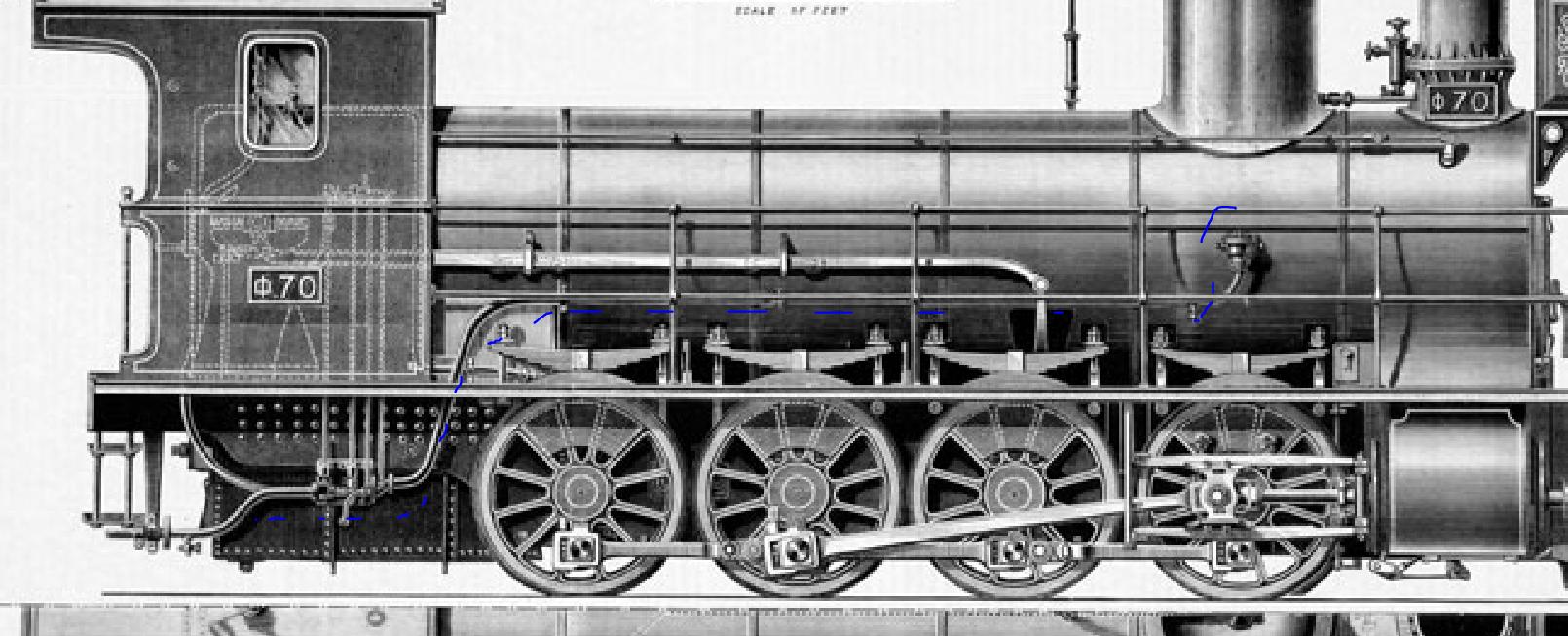

Детали были симметричны, об этом указывает чертеж и соответственно фото. Ибо труба выходит из котла с обеих сторон паровозов.
Вложения

Аватара пользователя
T-1000
Сообщения: 2436
Зарегистрирован: 13 май 2016, 23:55
Имя: Вилен
Откуда: Белополье
Мой типоразмер: HO, H0
Контактная информация:

Re: Четырехпарка или предок Ов

Сообщение T-1000 » 30 дек 2020, 10:23

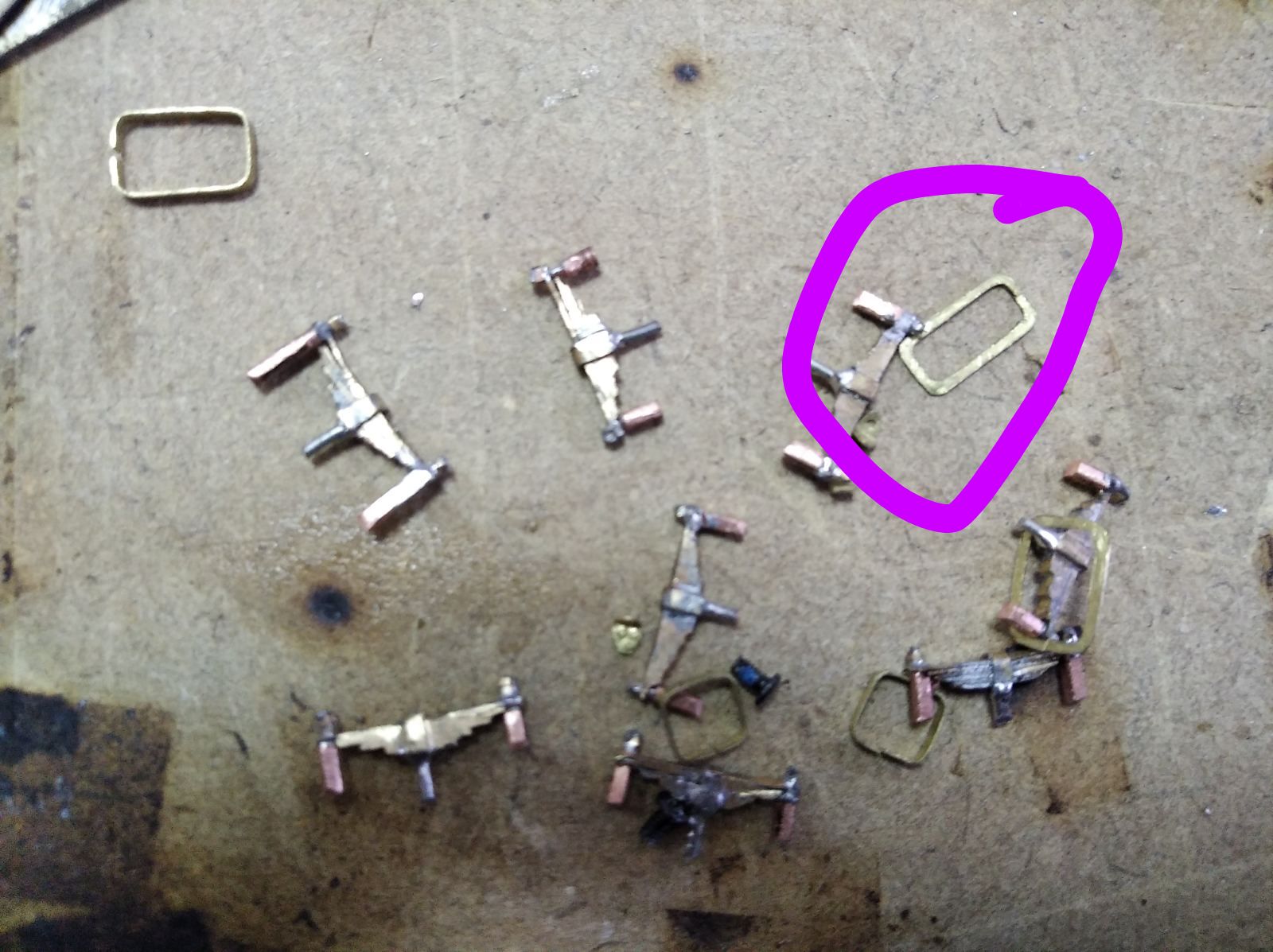

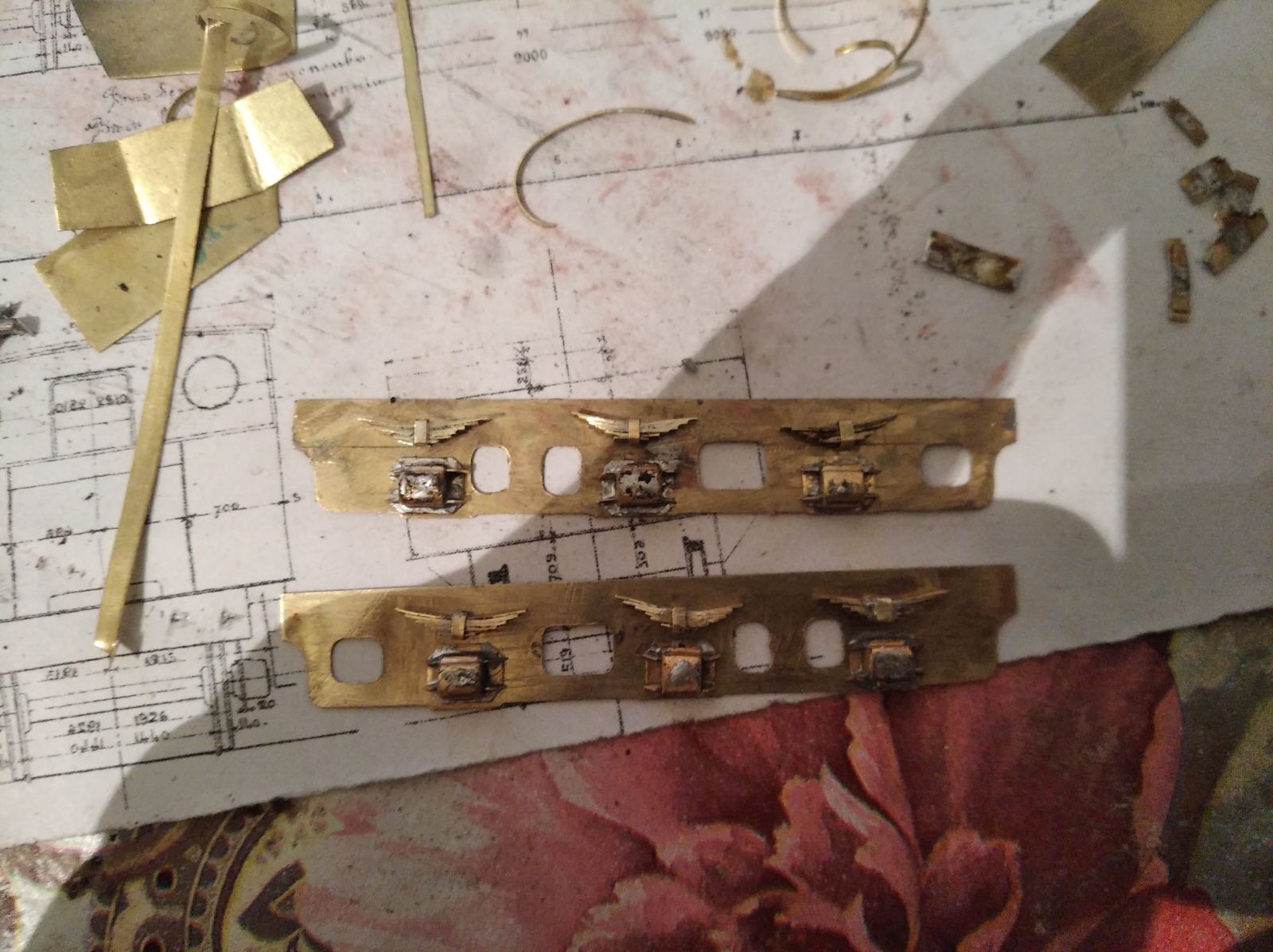

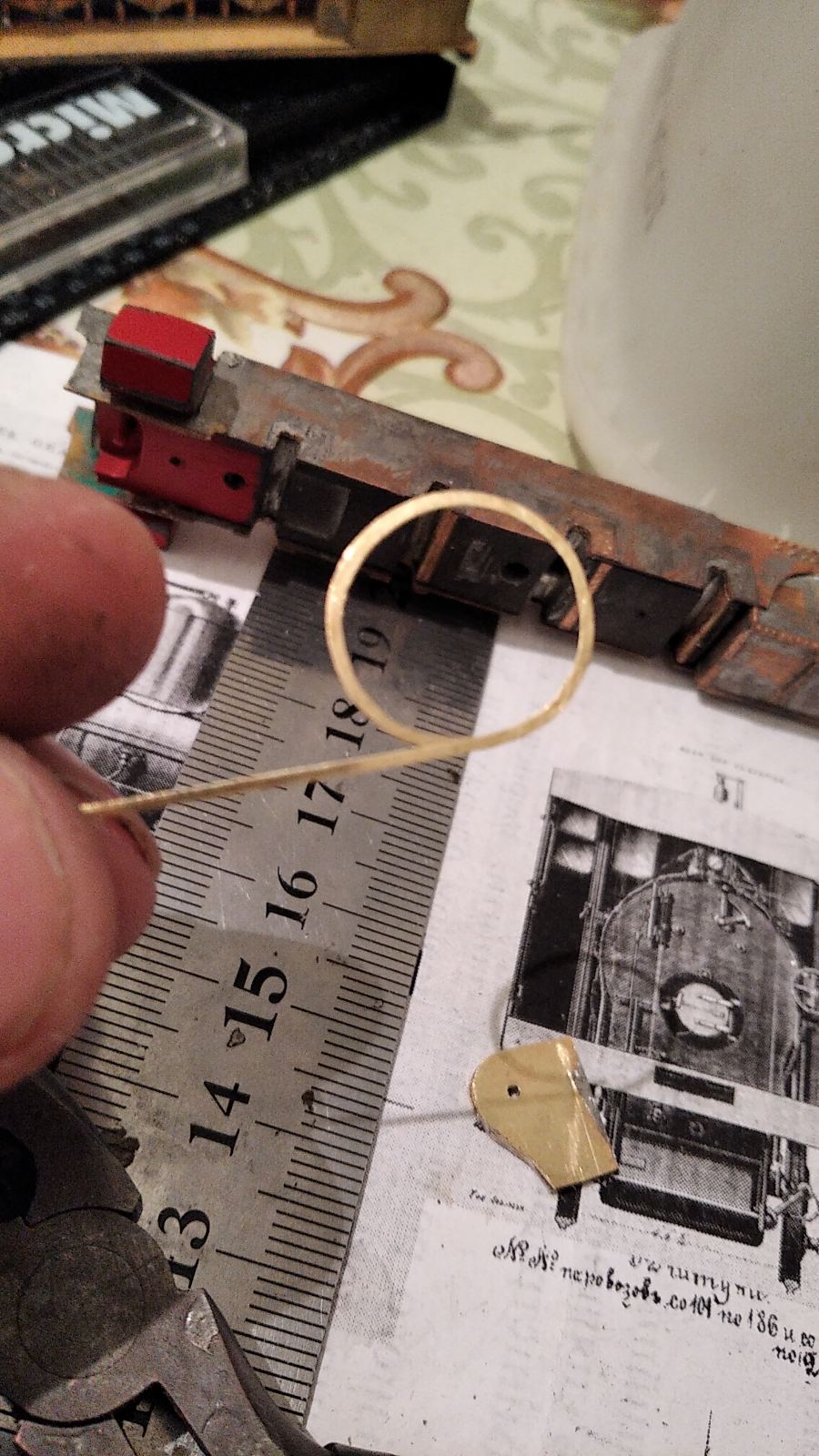

Делаем ресоры. Ох онож и марудно( (около 13-15 деталей)
Вложения
0-02-05-8fae27dffd0582223e1084e7c1f208ef83d1c25f5b159268d87b9422f95e953c_53ad96ac.jpg

Аватара пользователя
vover
Супермодератор
Сообщения: 2732
Зарегистрирован: 02 авг 2015, 16:29
Имя: Владимир
Откуда: Будапешт
Мой типоразмер: H0

Re: Четырехпарка или предок Ов

Сообщение vover » 31 дек 2020, 14:39

Вилен, твой темп меня всегда удивляет :o
Я бы пилил эти рессоры с неделю наверное...
А вцелом - круто 8-) Я тоже оценил мелочевку из металла - муторно делать, но зато надежнее
ЦСК - Церковь Свидетелей Коронавируса :lol:

Аватара пользователя
Олег
Сообщения: 1340
Зарегистрирован: 01 ноя 2015, 11:53
Имя: Олег
Откуда: Александрия Египет
Мой типоразмер: Н0

Re: Четырехпарка или предок Ов

Сообщение Олег » 31 дек 2020, 17:32

Изделие выглядит очень и очень :o продолжай :mrgreen:
Делай с нами, делай как мы, делай лучше нас .

Аватара пользователя
T-1000
Сообщения: 2436
Зарегистрирован: 13 май 2016, 23:55
Имя: Вилен
Откуда: Белополье
Мой типоразмер: HO, H0
Контактная информация:

Re: Четырехпарка или предок Ов

Сообщение T-1000 » 31 дек 2020, 18:02

Вов, это так кажется. На деле делается быстро, но.... вот сборка общая, это очень сложно. Чтобы нигде ничего не клинило, не замыкало и тп. ДА и сам паровоз собран уже) Идет подгонка ну постепенное выкладывание по мере времени и возможности.

Аватара пользователя
T-1000
Сообщения: 2436
Зарегистрирован: 13 май 2016, 23:55
Имя: Вилен
Откуда: Белополье
Мой типоразмер: HO, H0
Контактная информация:

Re: Четырехпарка или предок Ов

Сообщение T-1000 » 05 янв 2021, 22:50

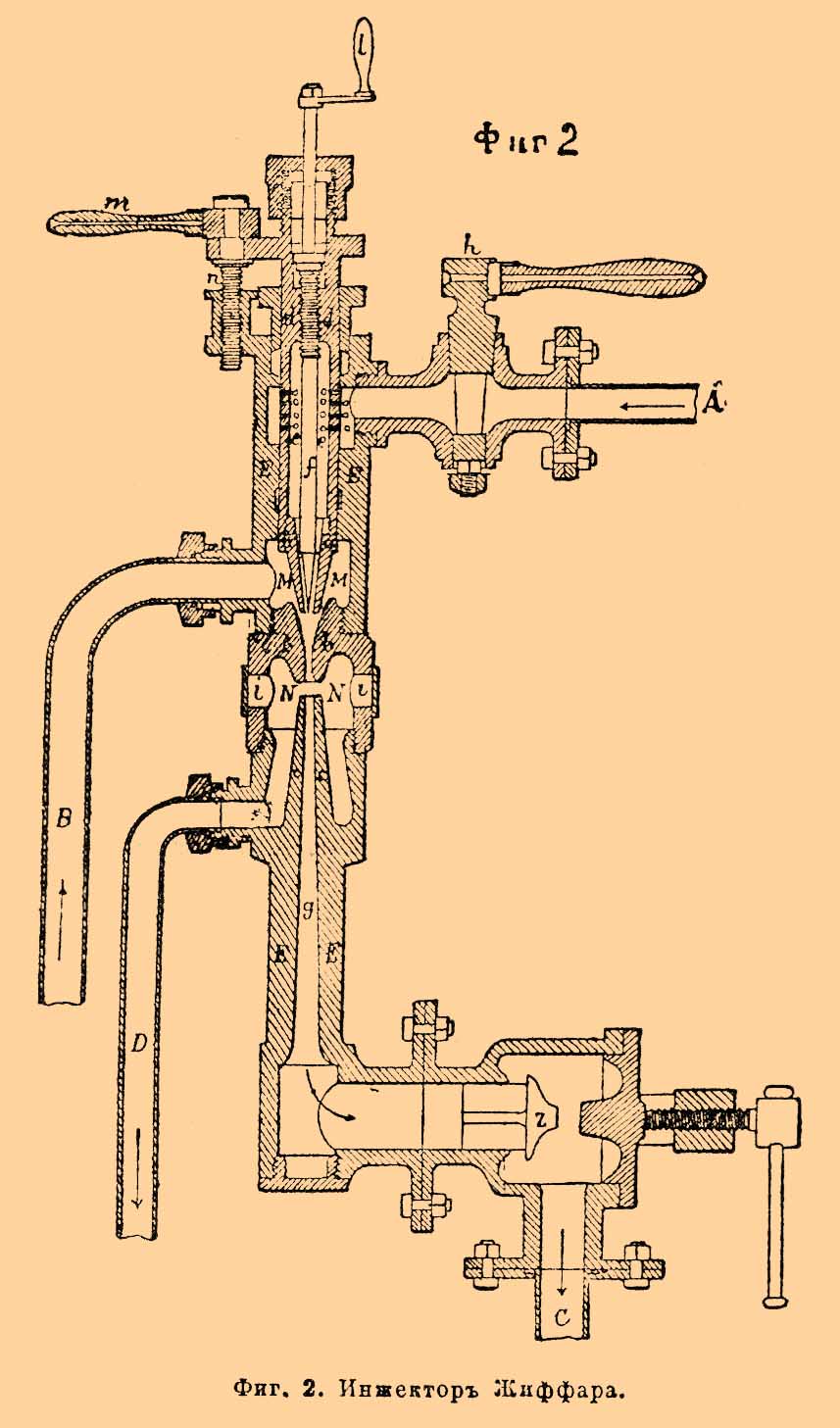

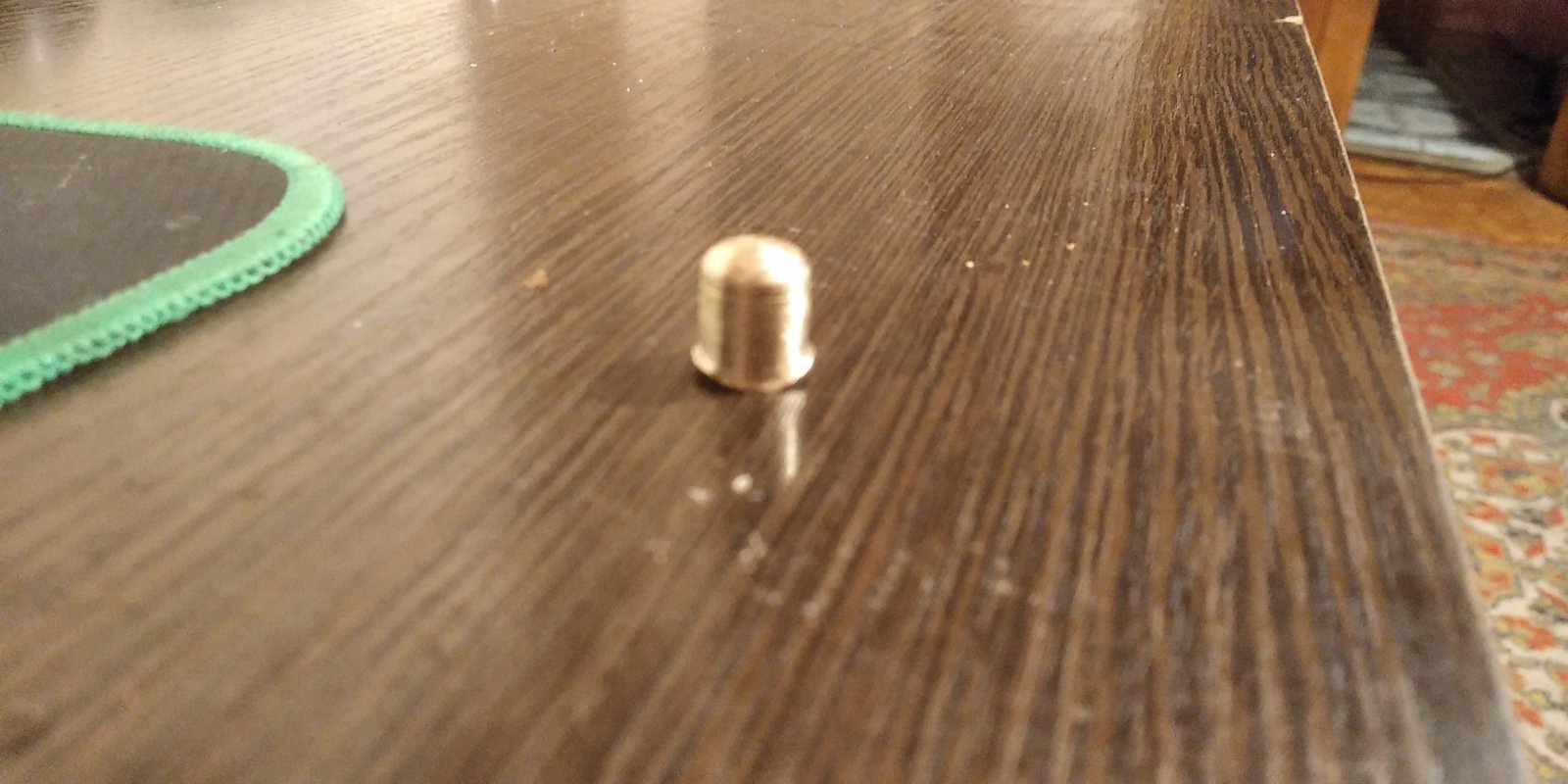

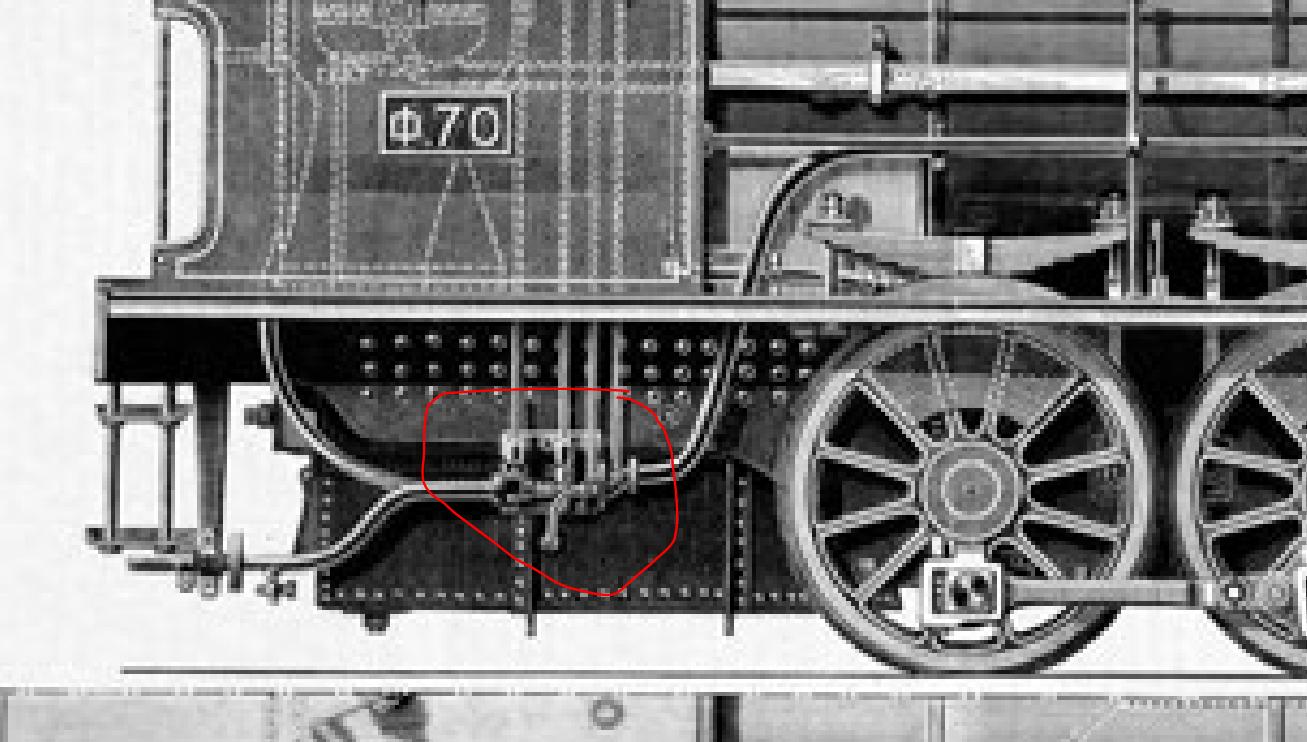

Идем далее. Пришлось проводить целое расследование. Как выяснилось, данные детали являются инжекторами. На первых машинах они были там, под будкой. Зависит еще конечно от завода производителя. Но в целом да, это они.
На паровозах более позднего выпуска они уже были в будке, в частности в Ов. Скорее всего на данном паровозе нечто вроде инжектора жиффара или может быть его модификации или нечто подобное. Но в любом случае управление паровозом было очень сложное.
0-02-0a-6ebdd53d8f199100e3b0b0f86258bc9b36cbd0389dab940a1d9907f479b48261_5941b9da.jpg

Пример современной колонки.
0-02-0a-6a33c7b5aaa66669076f629bfc378a8ad52a7520310712939d1ceab5e45599d4_ae1dbada.jpg
0-02-0a-6a33c7b5aaa66669076f629bfc378a8ad52a7520310712939d1ceab5e45599d4_ae1dbada.jpg (10.36 КБ) 517 просмотров


В последствии они стали намного проще.
0-02-0a-bac380a8a41566e6646e8768098787f04a027420f384ca63c72cf9821bc7f0d8_91527787.jpg

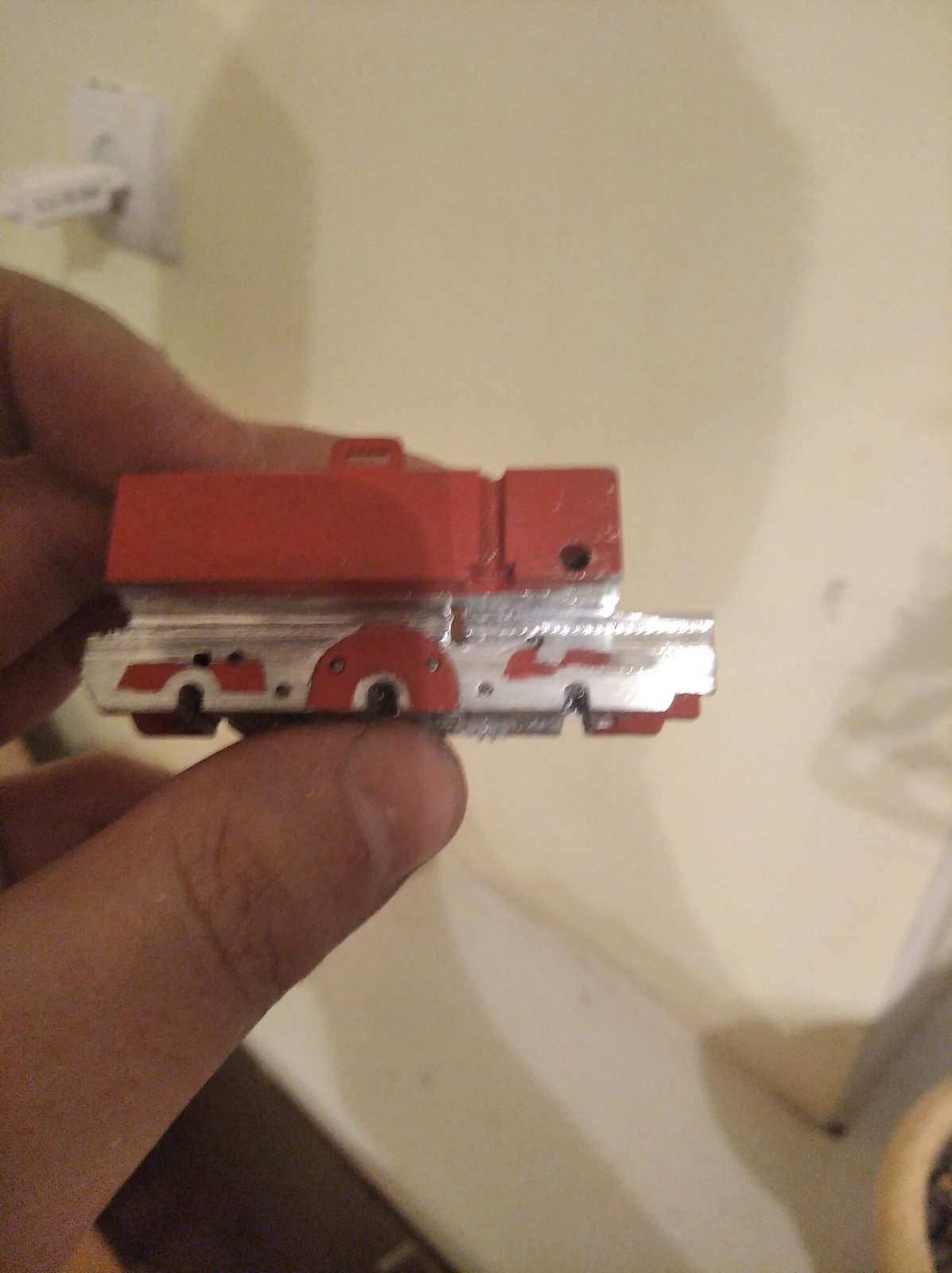

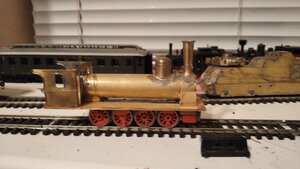

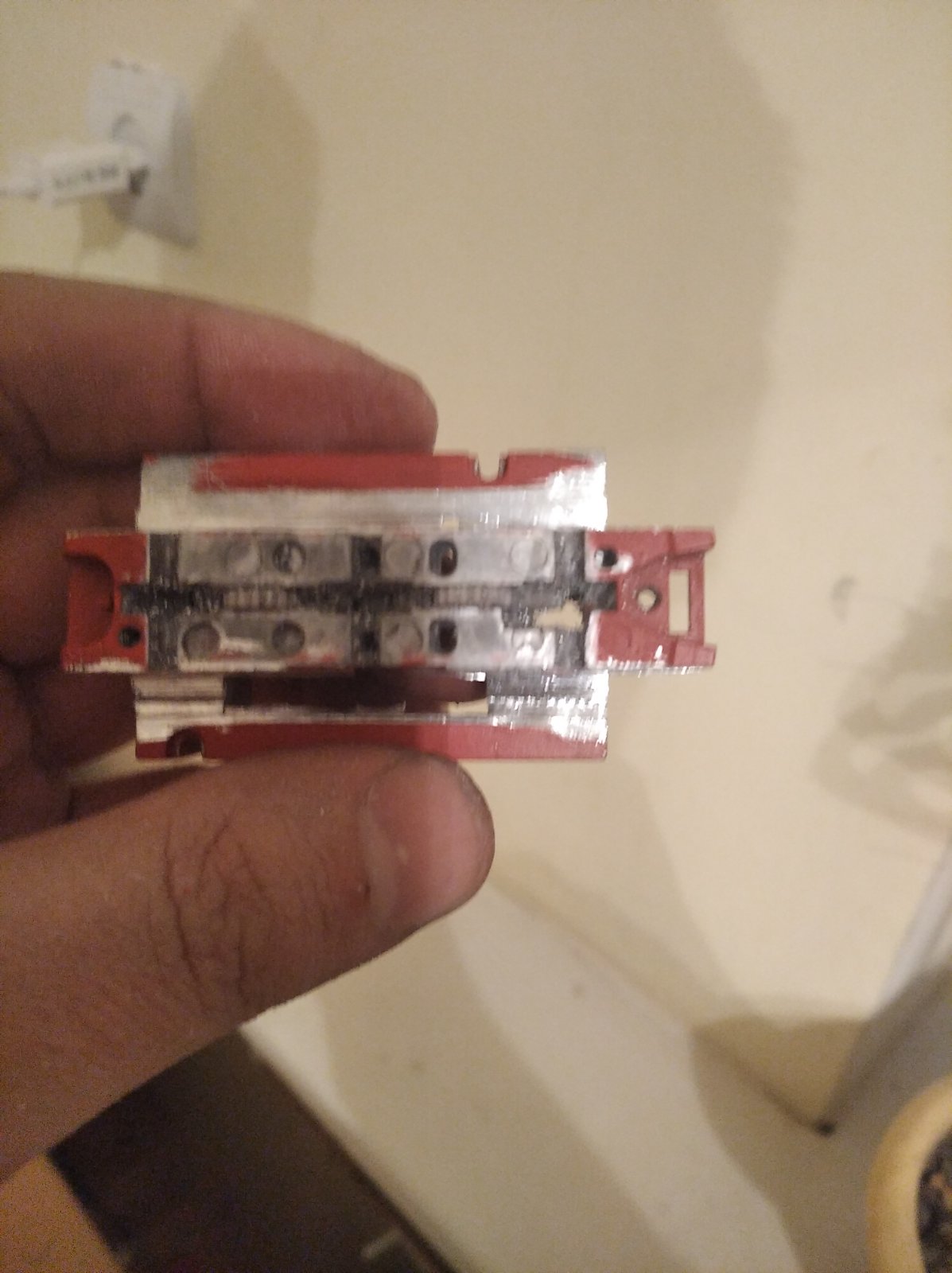

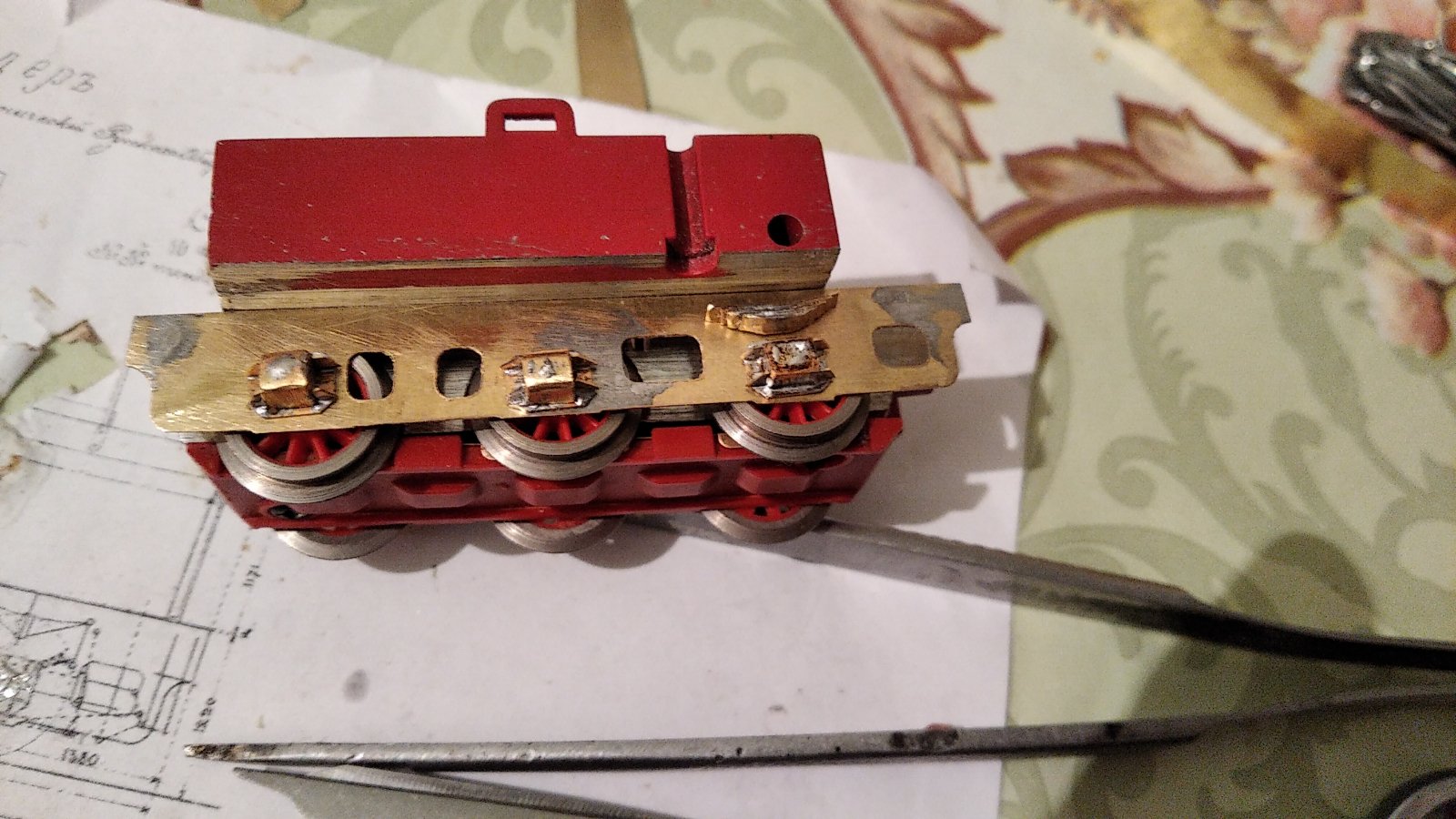

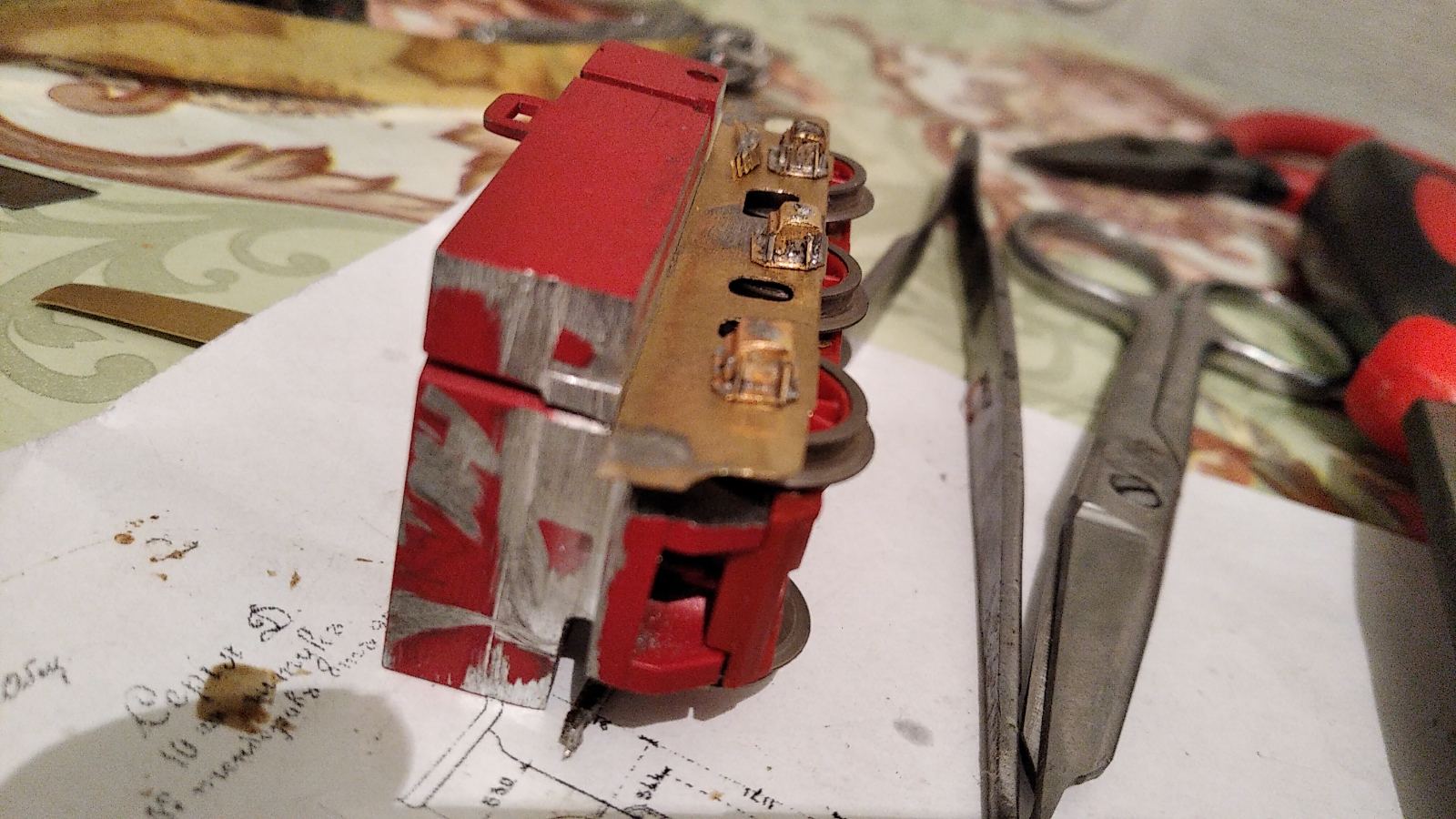

Ну та ладно не отвлекаемся. Сделал буксы и провел примерку. Были вопросы, почему все в припое. Ответ прост, стал паять кислотой, а она заливает все. Имхо чистить будем потом. Сперва все должно быть прочно ибо в процессах примерок, можно все по двадцать раз ломать и делать.
Вложения
0-02-0a-013b4df7c47d4c5350c5b712137fa44aa45ca94ba0ed3cbd946338a481410bef_913de78d.jpg
0-02-05-659ac061245de6b829d7a9ca4712f79a4dd7edba70c7b33057f290460bf2257f_691e61f3.jpg
0-02-05-00a63f65c48b43f9723e4d19089faa54176b6fe498ef5ed63578581fe79961a7_2bfadace.jpg
0-02-05-d851740125bf03c24bd0bdd6bcdf93246e6a44d72355bb17cdd1e0486c68785a_22876705.jpg
0-02-0a-985bd5f1cd68364913f128e3e65d4be80a65050266a8654aec05027a40d6d4ba_ad3a7757.jpg
Последний раз редактировалось T-1000 05 янв 2021, 23:57, всего редактировалось 1 раз.

Аватара пользователя
T-1000
Сообщения: 2436
Зарегистрирован: 13 май 2016, 23:55
Имя: Вилен
Откуда: Белополье
Мой типоразмер: HO, H0
Контактная информация:

Re: Четырехпарка или предок Ов

Сообщение T-1000 » 05 янв 2021, 22:52

В добавок ко всему возникла целая дилемма, колеса углубляются в палубу, а из за модельной реборды дело усложняется в разы. Пока ломаю голову, а паровоз несколько выше тендера. Думаем.

Аватара пользователя
Олег
Сообщения: 1340
Зарегистрирован: 01 ноя 2015, 11:53
Имя: Олег
Откуда: Александрия Египет
Мой типоразмер: Н0

Re: Четырехпарка или предок Ов

Сообщение Олег » 06 янв 2021, 15:52

Ну, Вилен дает :o Скажу, что я бы так не смог... Потому, что не хватило терпения, уверен на все 100. Чуть перегрел паялом и все пропало. Если бы мне пришлось такое ваять - стал наверняка аутистом :lol: Век бурштына не видать.
Последний раз редактировалось Олег 06 янв 2021, 15:55, всего редактировалось 1 раз.
