DCC свет на ОЕ-вагены

Сообщение burbon » 15 май 2017, 13:00

На днях делал управление светом через декодеры для нескольких вагонов.

В обзоре набор из двух вагонов TRIX 24794
Все на фото и описание под ними:

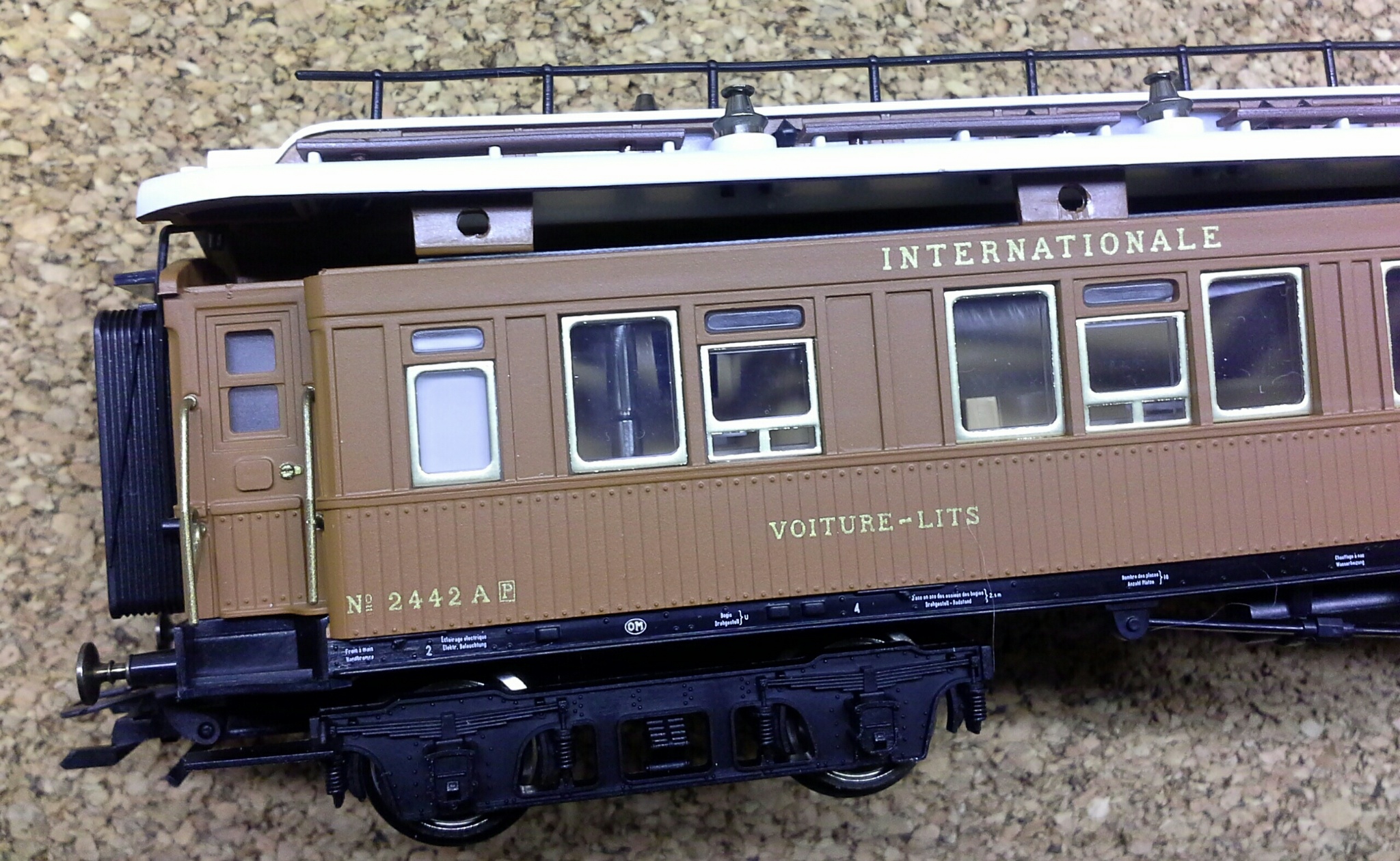

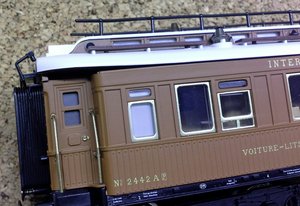

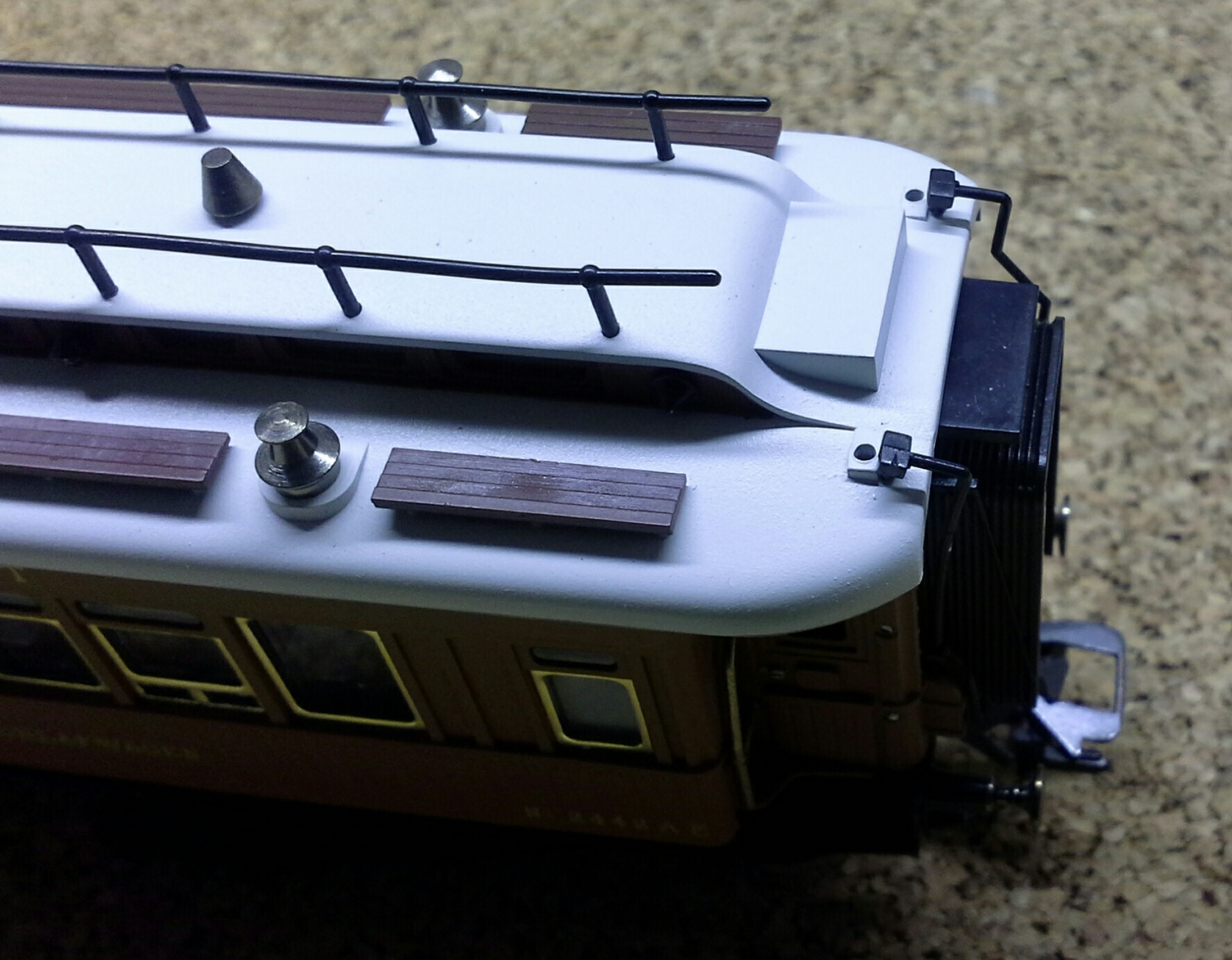

Собственно сам вагон производства Trix


Убираем все, что может мешать разборке вагона

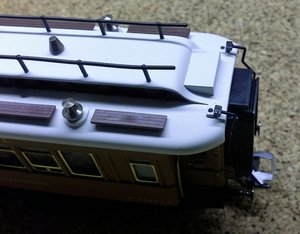

Аккуратно поддеваем край крыши..


Постепенно отстегиваем всю крышу

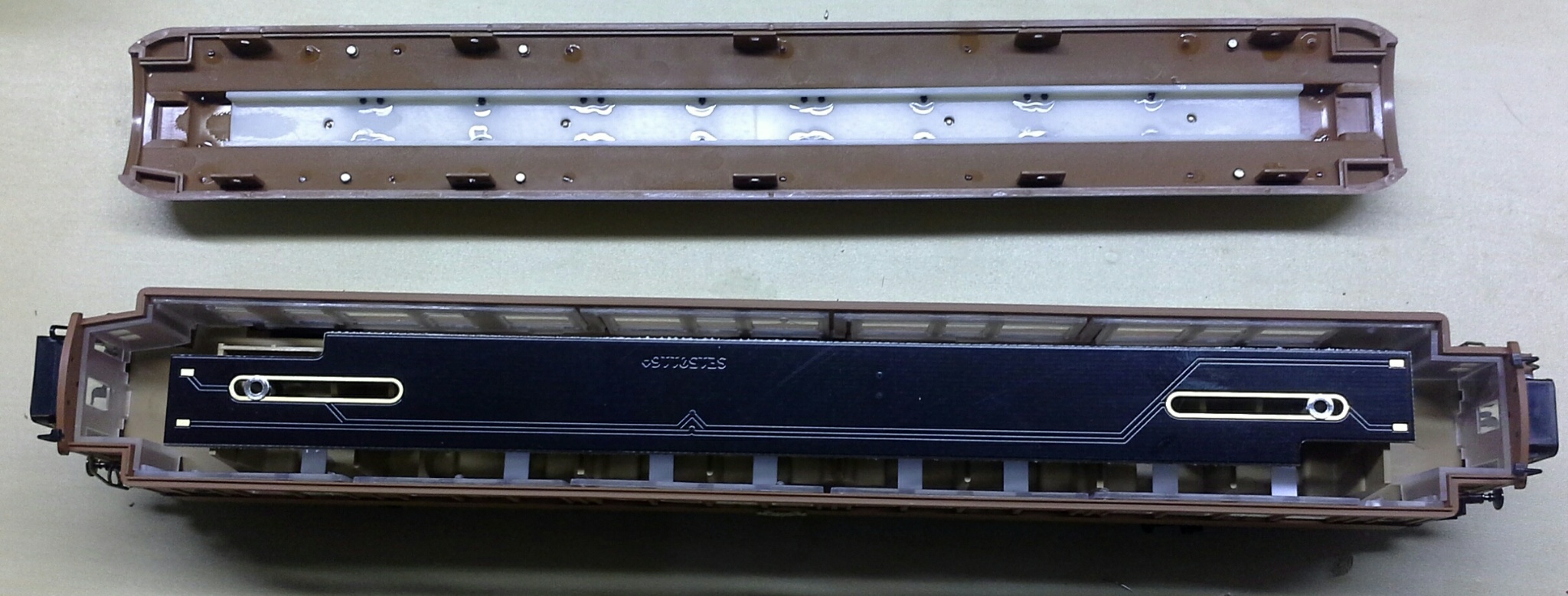

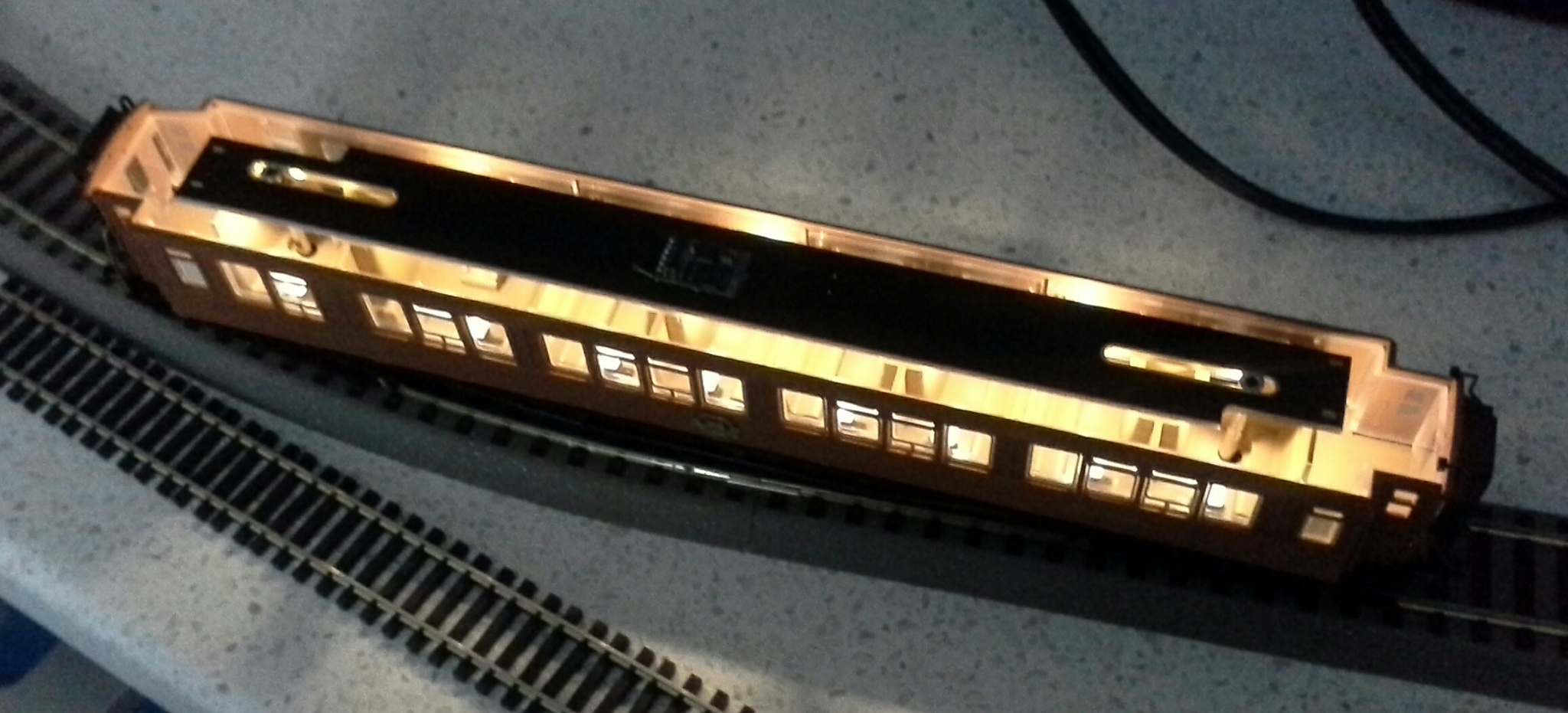

В разобранном виде

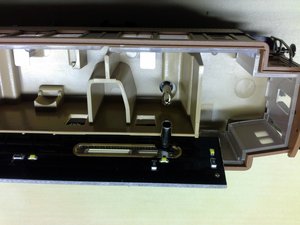

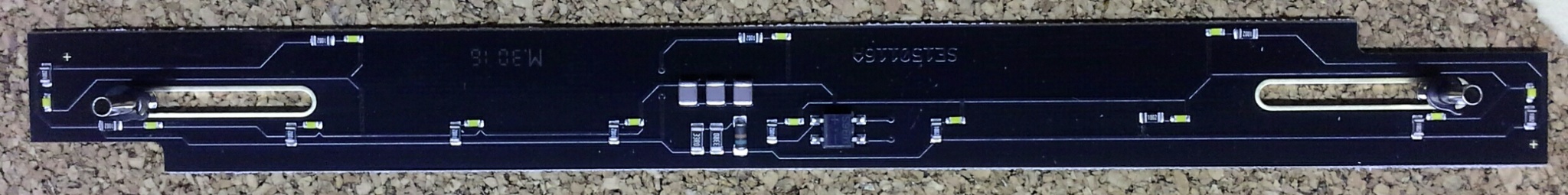

Крепление штатной аналоговой платы к токоведущим контактам тележек

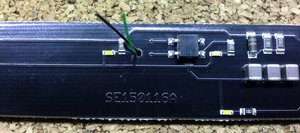

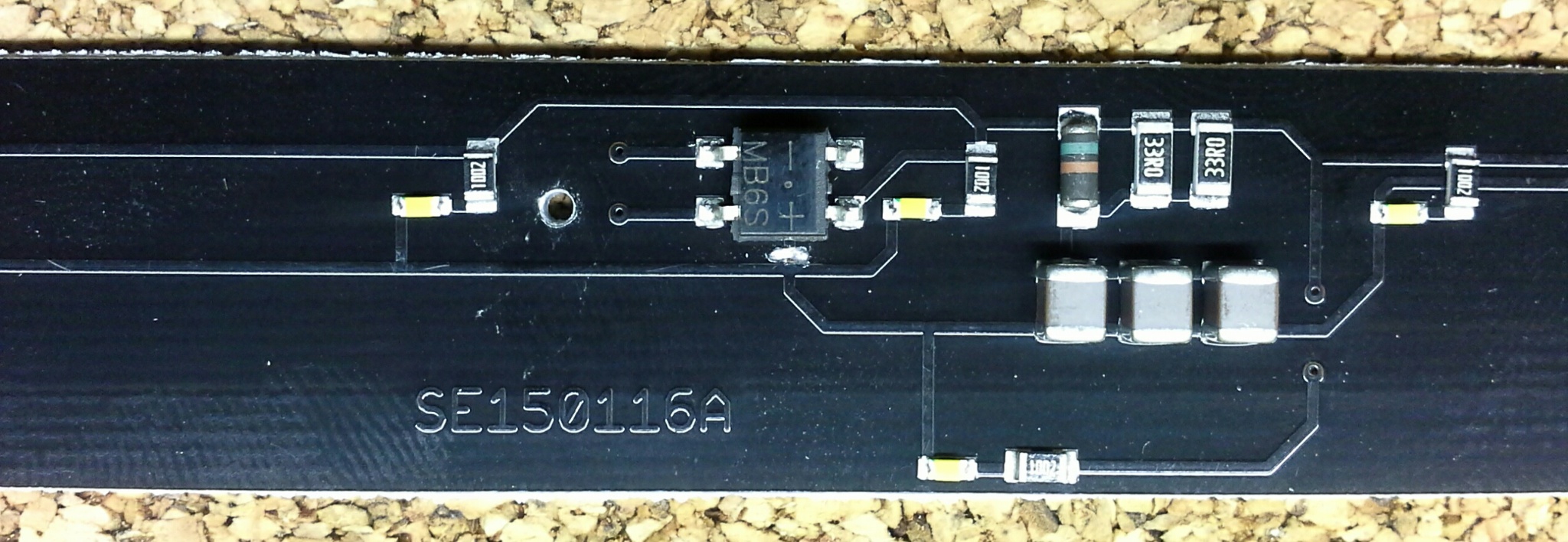

Обратная сторона платы

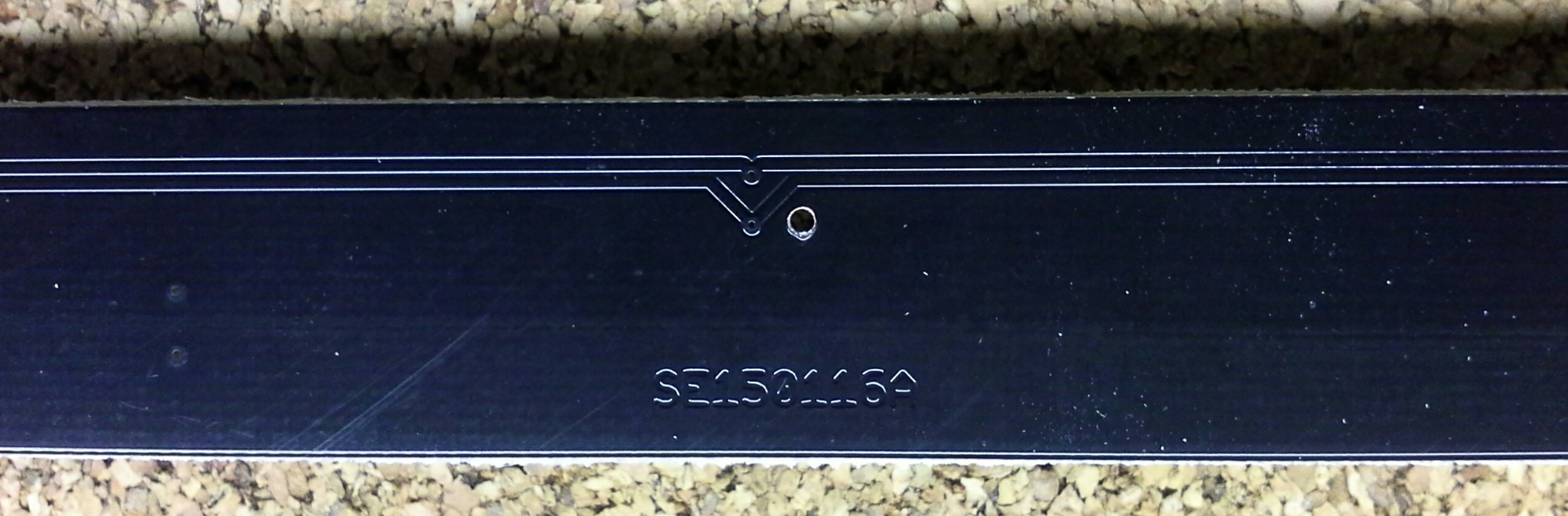

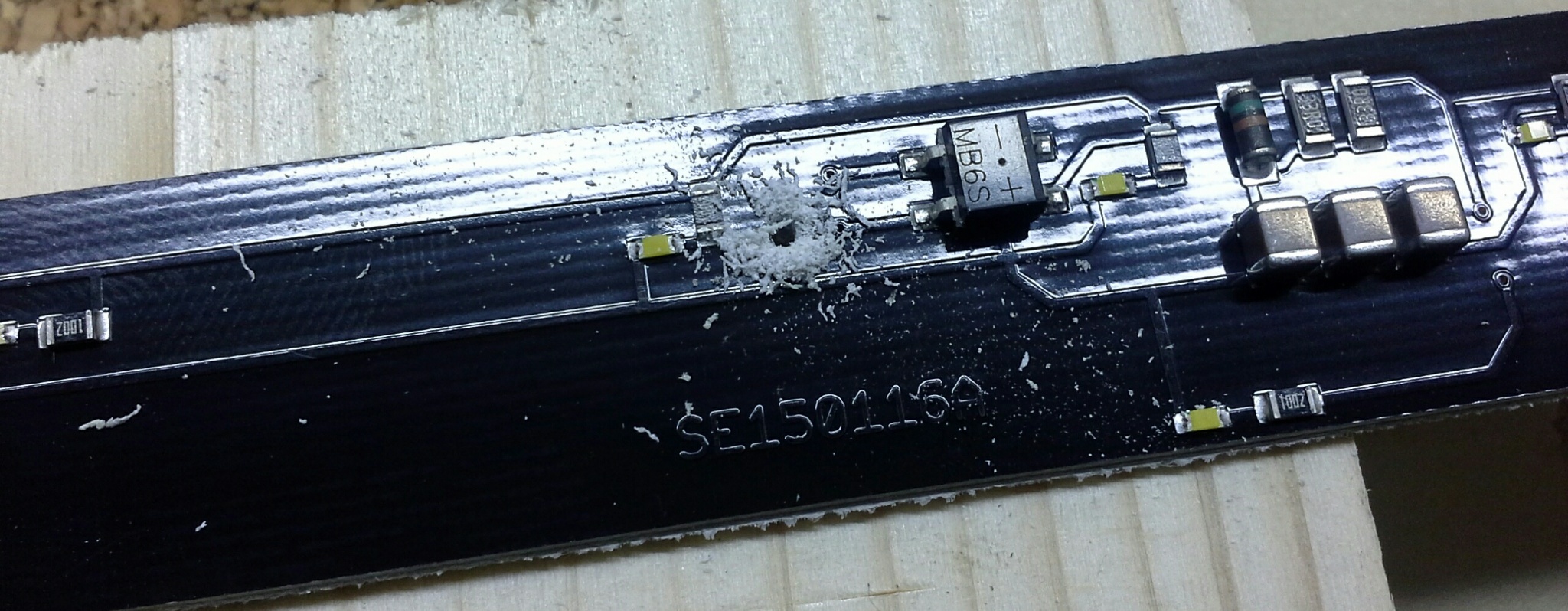

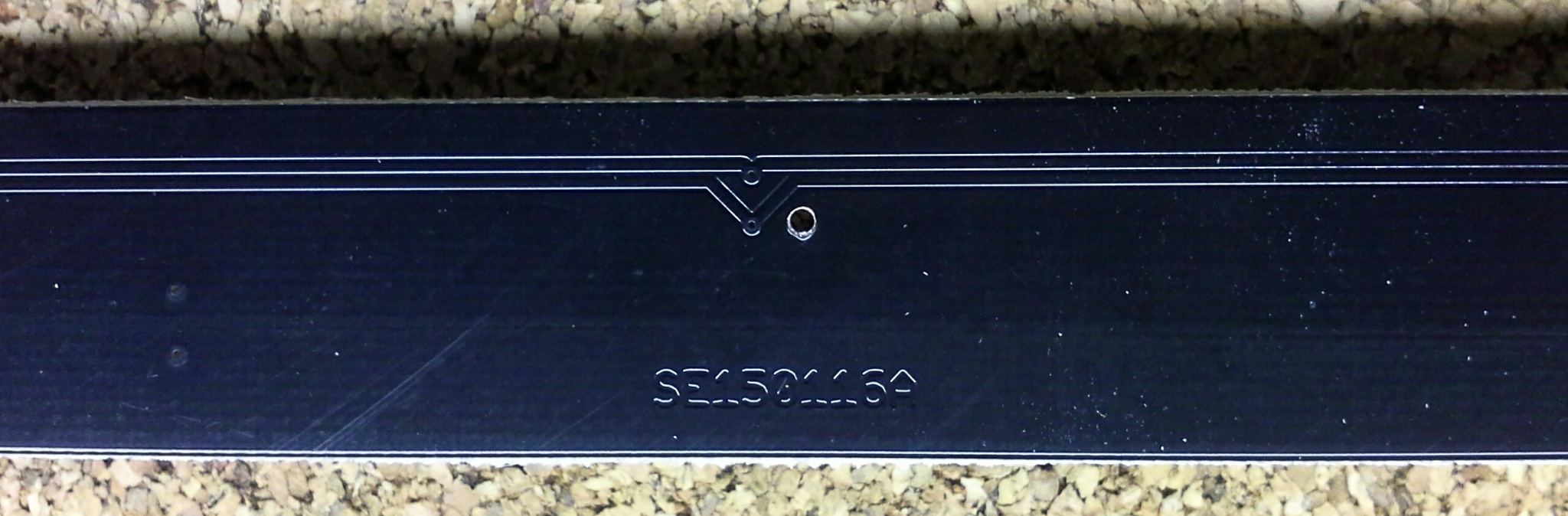

Все обдумав и прикинув сверлю отверстие 1,5мм


Место выбираю такое, чтоб не задеть дорожки


Максимально буду использовать родную плату с установленными на ней элементами.

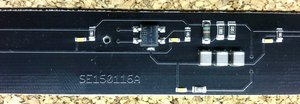

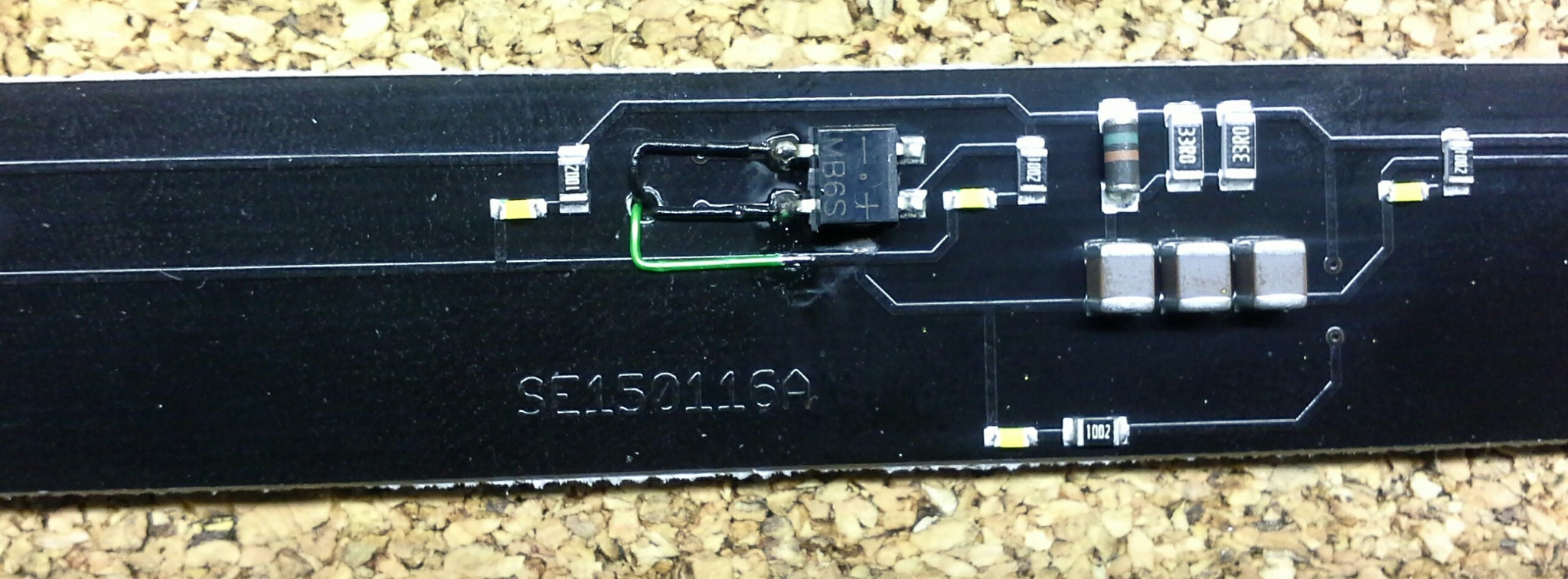

Перерезаю дорожку "минуса" диодного моста. Остальное оставляю без изменений.


Использую декодер Trix 66841. Его толщина всего 1,8мм! При этом он имеет два дополнительных управляемых выхода: AUX1 и AUX2.

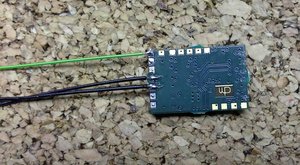

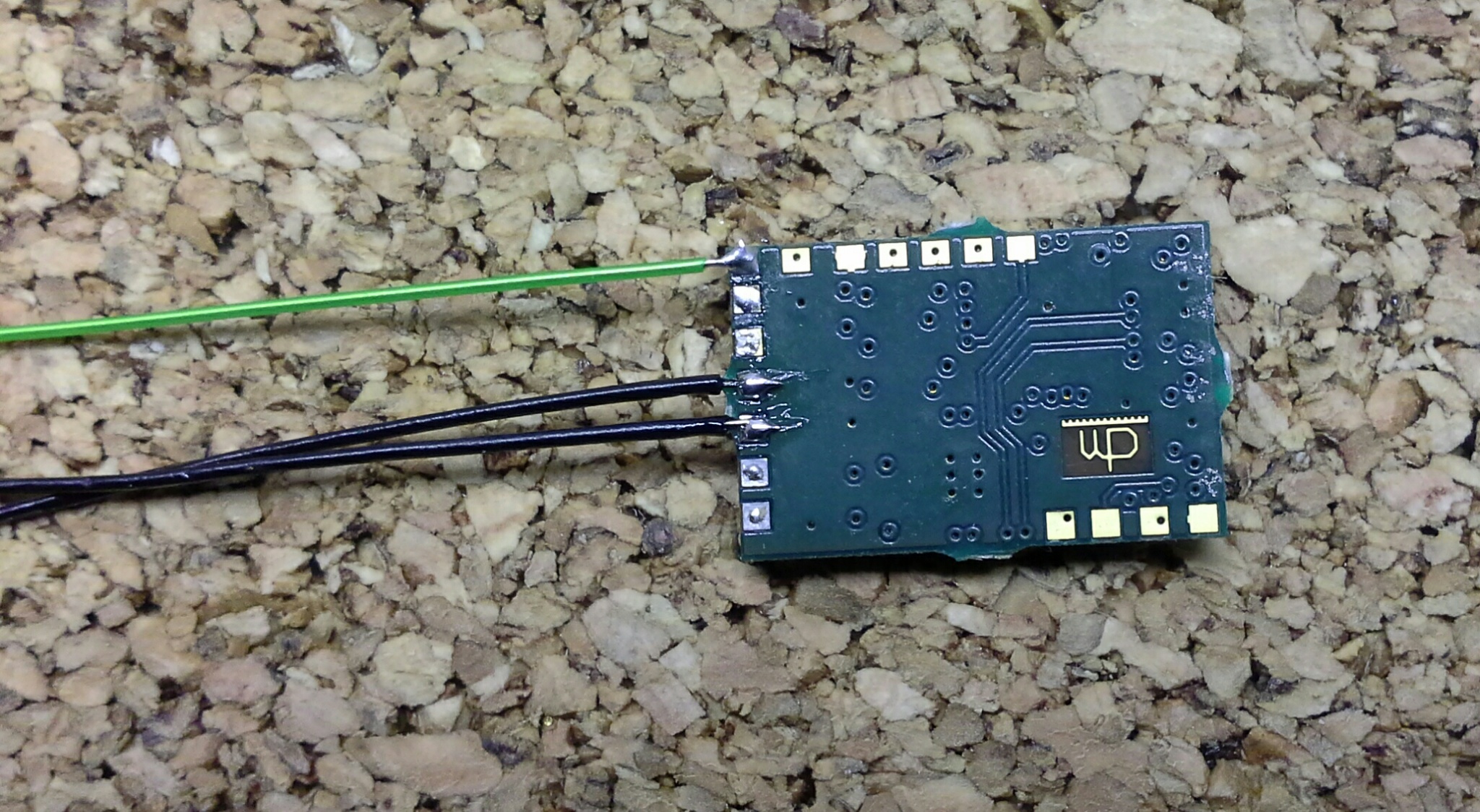

К AUX1 (управление через F1) припаяваю зеленый провод, а два черных к контактам 3 и 4 (токосъем с рельс)


Протягиваю провода через подготовленное отверстие


Припаяваю два черных ко входу диодного моста (токосъем с рельс), а зеленый к дорожке отделенной от "минуса" диодного моста.
Все функциональные выходы всех декодеров имеют управляемый/отключаемый минус, а плюс берется (если не предусмотренно на декодере) или с одного из рельс (в этом случаи будет полупериод) или с двух рельс через два паралельнонаправленных диода. В нашем случаи вместо них я использую штатный диодный мост. Незабываем, что минус диодного моста я отрезал от общей схемы.


Закрепляю декодер на тонкий двухсторонний скотч



Предварительная проверка

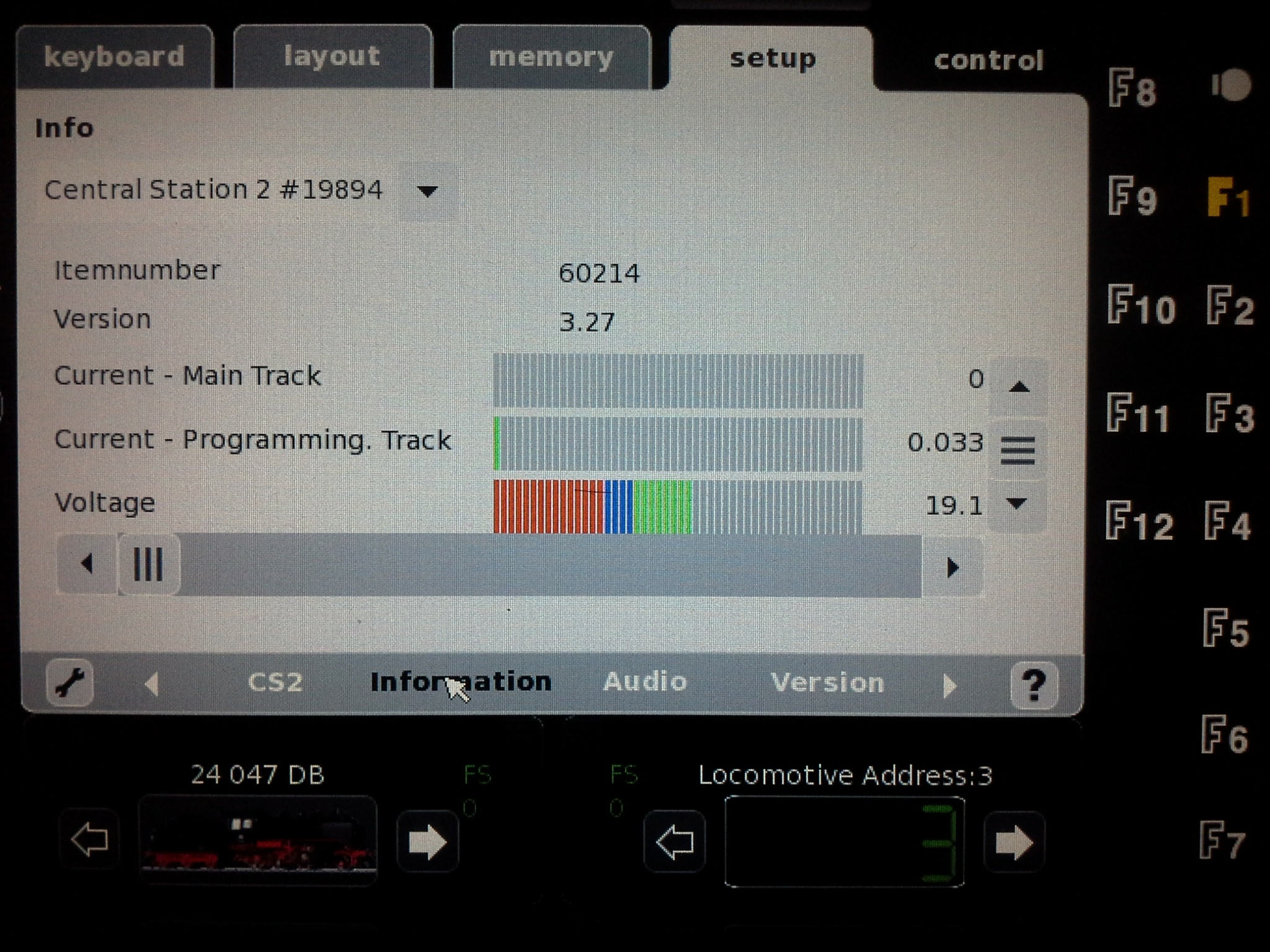

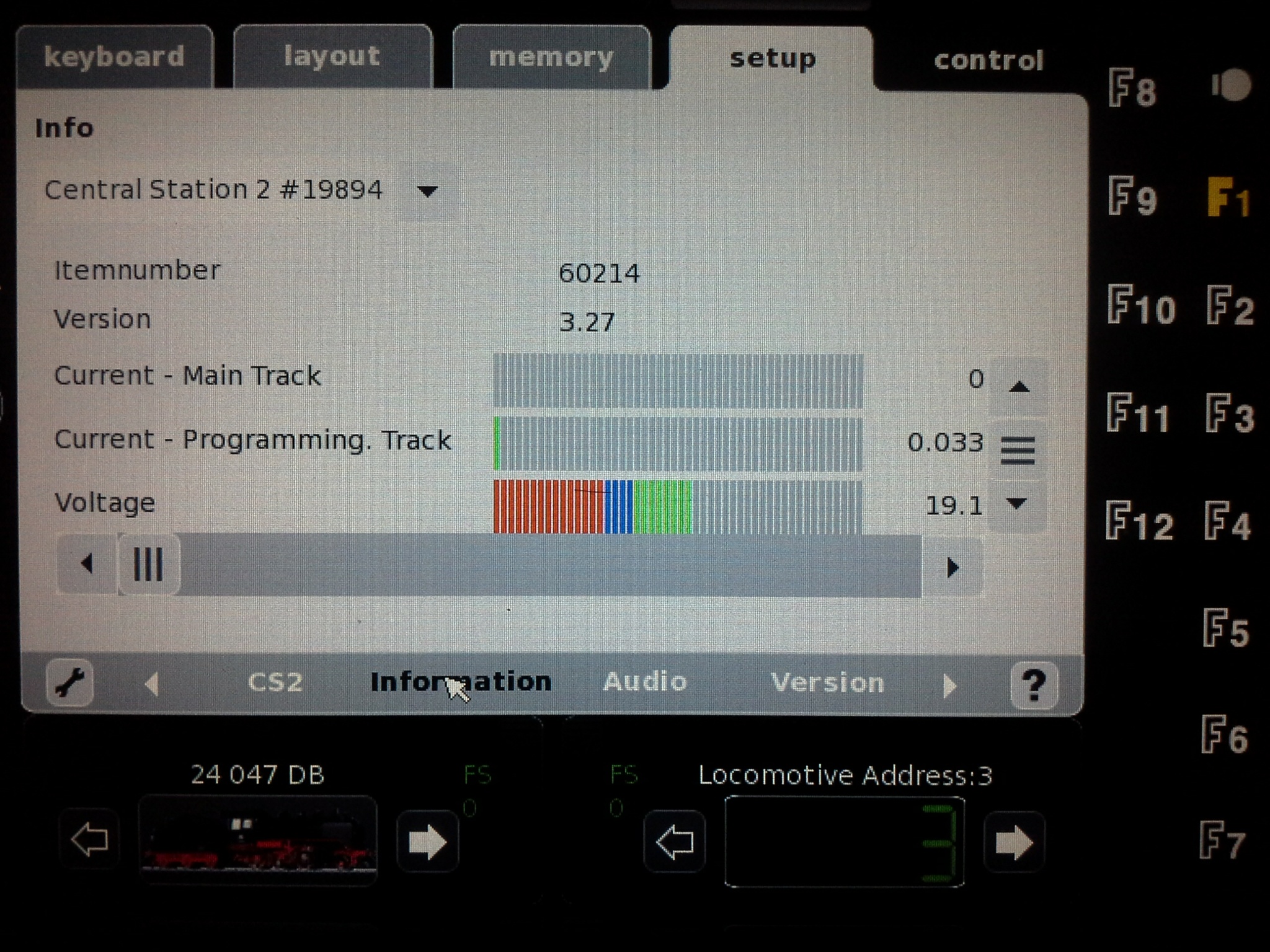

Тест на энергопотребление. Всего 33мА на вагон!

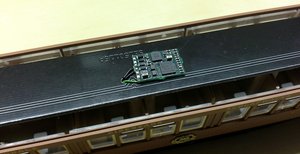

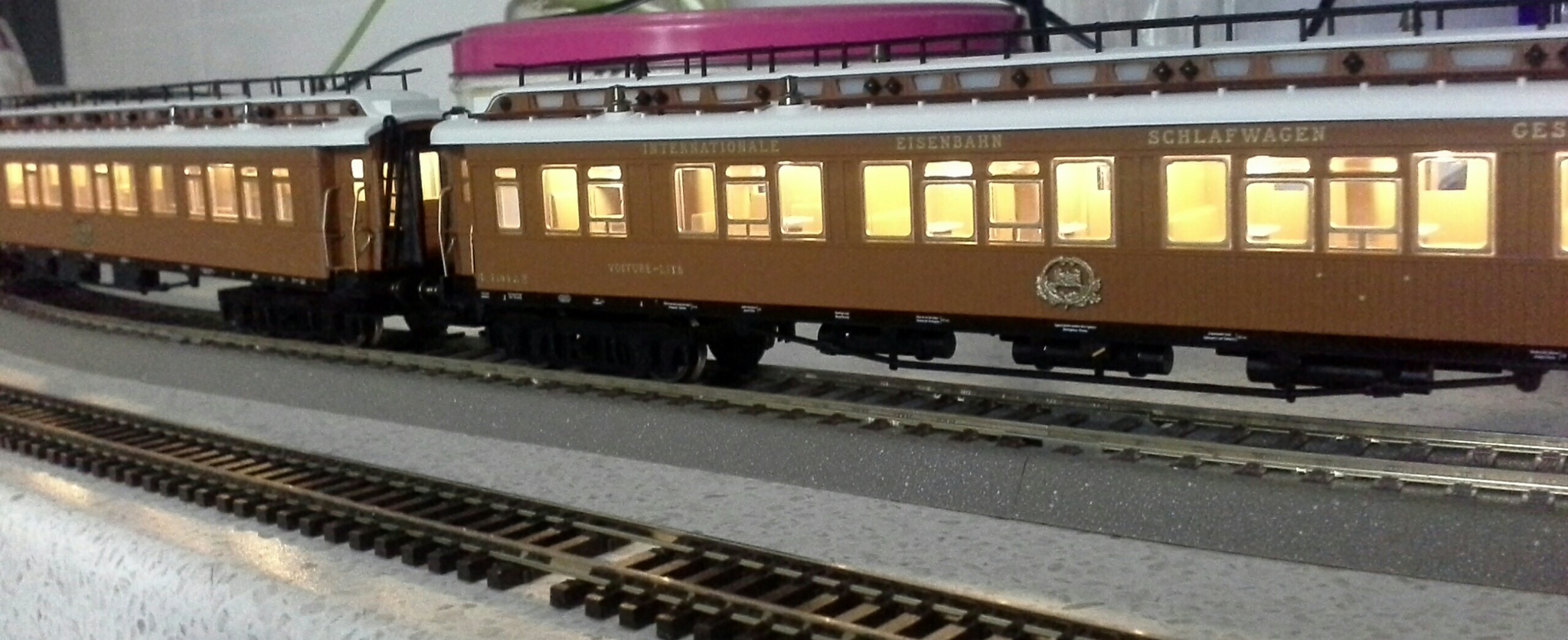

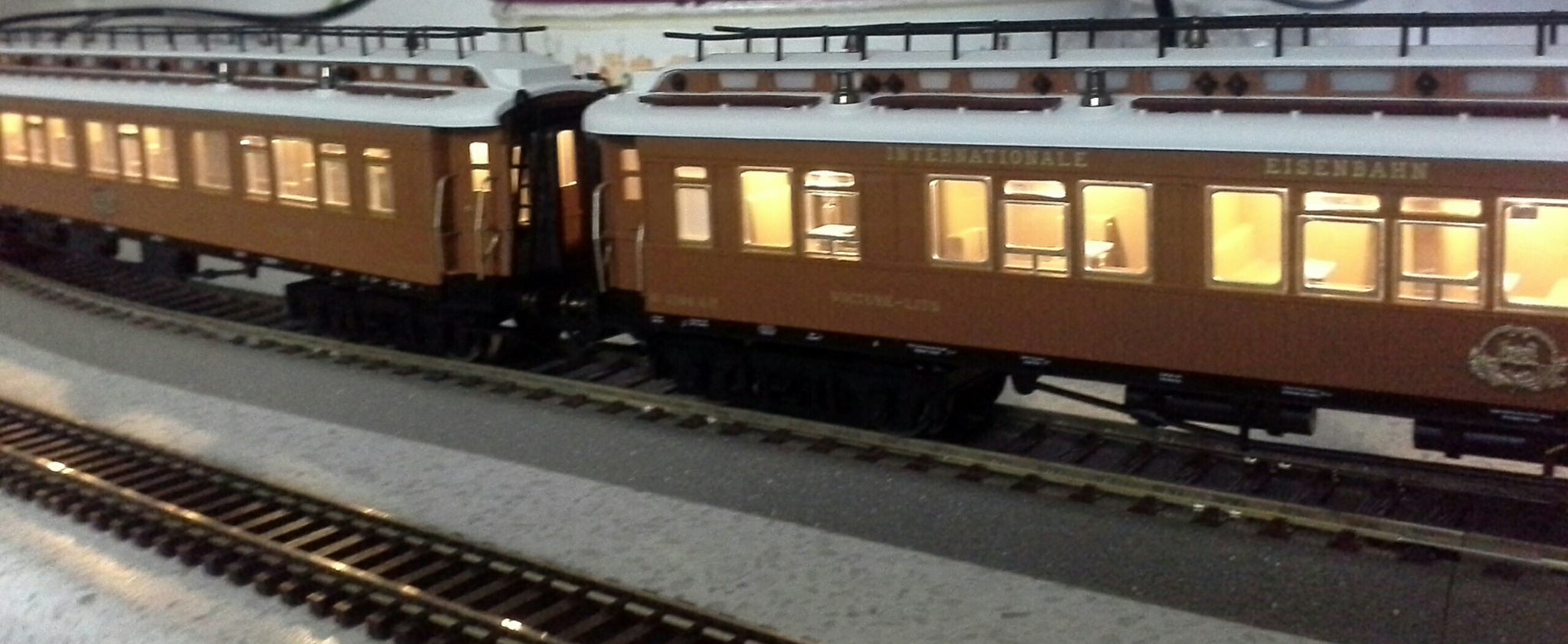

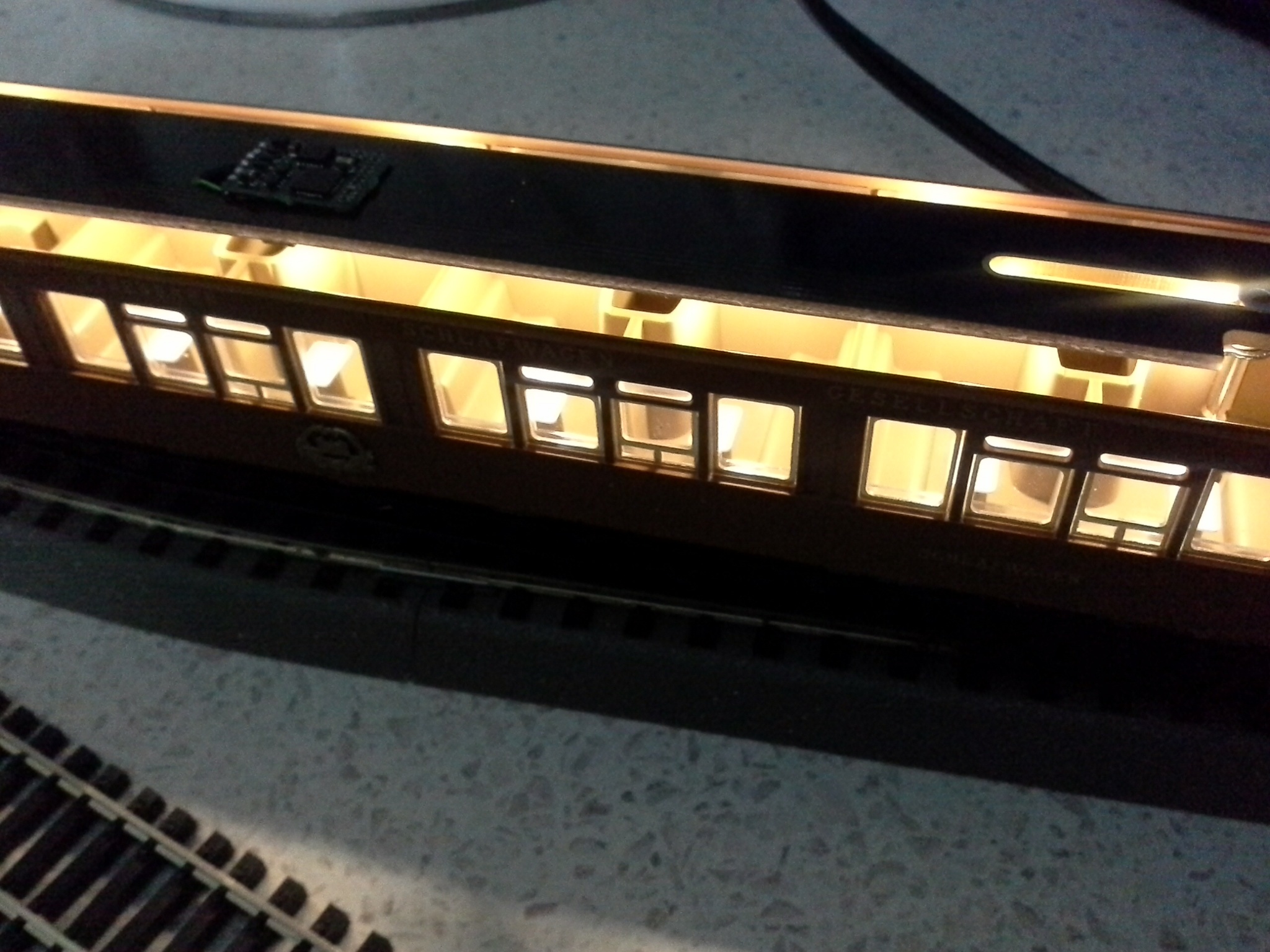

То, что получилось

Вопросы и коменты?
