Fleischmann Piccolo BR145

Сообщение burbon » 14 авг 2016, 00:01

Всем привет!
Потихоньку восстонавливаю информацию с "легшего" компа.
Сегодня часть фото, которые удалось выдернуть, естественно с описанием 8-)

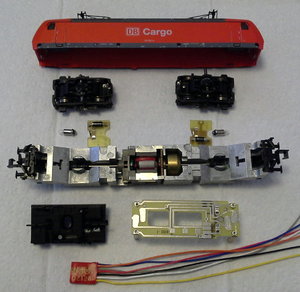

Итак: Fleischmann BR145 Art. 7320K (помоиму из набора 93 7320) и декодер Digitrax DZ126
Пациент не имеет разъема для установки декодера

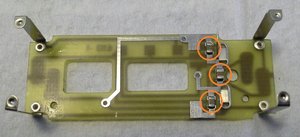

Верхняя сторона нижней платы (конденсаторы которые нужно удолить)

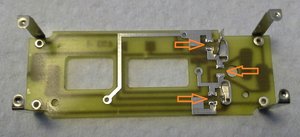

Получится так

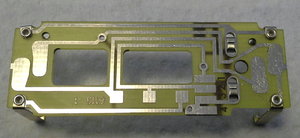

Нижняя сторона нижней платы

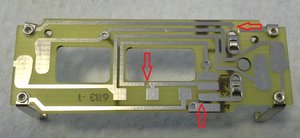

Режем дорожки в указанных местах

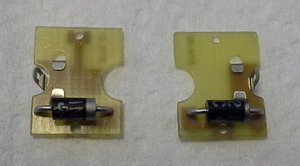

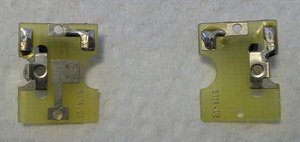

Верхние платы с двух сторон (платы освещения). Диоды нужно заменить на перемычки (фото не осталось).

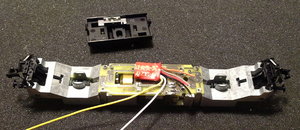

Припаиваем провода как на фото и проверяем

После тестирования подрезаем провода "в размер"


К сожалению не осталось фото во время и после сборки. Основной момент в том, что DZ126 помещается в нижнюю черную крышку (виднеется на первом и последнем фото), при этом переключатель пантограф/рельс остается рабочим.
Лучше много раз по разу, чем ниразу много раз...

Аватара пользователя
T-1000
Сообщения: 2353
Зарегистрирован: 13 май 2016, 23:55
Имя: Вилен
Откуда: Белополье
Мой типоразмер: HO, H0
Контактная информация:

Re: Fleischmann Piccolo BR145

Сообщение T-1000 » 14 авг 2016, 23:10

Интерестно однако, до оцифровки еще не касался, пока все аналоговое. Думаю в перспективе тоже перейти. Только вот не понятно, можно оцифровать любую модель? И какая разница между дорогими и дешевыми декодерами?

Аватара пользователя
burbon
Супермодератор
Сообщения: 1088
Зарегистрирован: 04 май 2015, 09:29
Имя: Igor
Откуда: Kiev, Ukraine
Мой типоразмер: TT, Z, H0e
DIGITAL DCC/mfx
Ремонт, обслуживание и оцифровка моделей Z, N, TT, H0, 1, G

Re: Fleischmann Piccolo BR145

Сообщение burbon » 14 авг 2016, 23:42

T-1000 писал(а):Интерестно однако, до оцифровки еще не касался, пока все аналоговое. Думаю в перспективе тоже перейти. Только вот не понятно, можно оцифровать любую модель? И какая разница между дорогими и дешевыми декодерами?

Доброго времени суток.
Переход на цифру это большой шаг вперед но делать его нужно продуманно. Есть очень много моментов и нюансов при выборе цифровой станции, а от нее очень многое зависит. Думаю в сентябре буду готов выложить обзоры и тесты по 7-8 цифровым станциям разного класса и ценового уровня.
Оцифровать можно практически любую модель, даже те, которые для этого не предназначены. Другой вопрос в том, что некоторые модели оцифровывать нецелесообразно по той или иной пречине.
Основная разница между дорогими и дешовыми декодерами это их возможности и характеристики. Как правило при цене в 15-18евро декодеры имеют основной набор функций (движение вперед/назад, свет вперед/назад и один дополнительный функциональный выход) без дополнительных возможностей (компенсация нагрузки BackEMF, ABS, CBD, RailCom и т.д.) и "тонких" настроек (адаптация под разные двигатели, работа с автоблокировками и многое другое)
Чем больше "напихано" в декодер тем дороже он стоит.
Лучше много раз по разу, чем ниразу много раз...

Аватара пользователя
T-1000
Сообщения: 2353
Зарегистрирован: 13 май 2016, 23:55
Имя: Вилен
Откуда: Белополье
Мой типоразмер: HO, H0
Контактная информация:

Re: Fleischmann Piccolo BR145

Сообщение T-1000 » 14 авг 2016, 23:45

Хм, озадачили.

Аватара пользователя
burbon
Супермодератор
Сообщения: 1088
Зарегистрирован: 04 май 2015, 09:29
Имя: Igor
Откуда: Kiev, Ukraine
Мой типоразмер: TT, Z, H0e
DIGITAL DCC/mfx
Ремонт, обслуживание и оцифровка моделей Z, N, TT, H0, 1, G

Re: Fleischmann Piccolo BR145

Сообщение burbon » 14 авг 2016, 23:52

T-1000 писал(а):Хм, озадачили.

Вилен, в телефонном режиме могу рассказать более развернуто. Быть может чуть позже создам отдельную тему по нюансам выбора декодеров.
P.S. Вы в каком городе? Я не задавал бы этот вопрос если Ваш профиль был максимально заполнен. Если Киев то можем как то встретиться, я всегда рад общению с коллегами ;)
Лучше много раз по разу, чем ниразу много раз...

Аватара пользователя
T-1000
Сообщения: 2353
Зарегистрирован: 13 май 2016, 23:55
Имя: Вилен
Откуда: Белополье
Мой типоразмер: HO, H0
Контактная информация:

Re: Fleischmann Piccolo BR145

Сообщение T-1000 » 14 авг 2016, 23:58

burbon писал(а):
T-1000 писал(а):Хм, озадачили.

Вилен, в телефонном режиме могу рассказать более развернуто. Быть может чуть позже создам отдельную тему по нюансам выбора декодеров.
P.S. Вы в каком городе? Я не задавал бы этот вопрос если Ваш профиль был максимально заполнен. Если Киев то можем как то встретиться, я всегда рад общению с коллегами ;)


Нет не Киев увы) Сумская обл. Но при нынешних не проблема (скайпы, вайберы, мобильники и пр.) или может буду в гостях у родственников в Киеве и встретимся.
Думаю есть смысл пообщаться, тем более моделей буду делать много) И хочу сразу учесть все нюансы, тк. допустим место в модели всегда оставляю, а какой его размер оставить, толком и не знаю.
