Лазерная гравировка в моделировании как альтернатива фототравлению.

[backfire]

В моделизме давно применяется такая технология как фототравление. Ее достоинством является очень высокая степень детализации элементов. И все с "травленкой" хорошо за исключением одного, сложно сделать что либо самому. Эксперименты в домашних условиях с ЛУТ или фотопереносом обычно не дают нужного качества. А фирмы производители "травленки" не смотря на высочайшее качество не всегда угадывают с ассортиментом.
Реальной альтернативой этому может быть лазерная гравировка. В отличии от классического травления это больше похоже на печать на принтере и позволяет очень точно наносить рисунок и гравировать на нужную глубину вплоть до того, что можно ступенчато гравировать с толщиной до сотых долей миллиметра.
Еще одним преимуществом является возможность изготовить любую деталь или детали индивидуально в неограниченном количестве, от одной штуки.
Материал для гравировки латунь толщиной 0,05-0,3 мм.
Размеры одной пластины до 100*160 мм, что позволяет поместить любые детали "модельных" размеров. Цена привязана к длине реза и площади гравировки. Вот примеры


Еще одно направление для лазерной гравировки - маски, не те что шоу, а те что под покраску. Результат на картинке материал алюминиевая фольга толщина 40 микрон, надписи вполне воспроизводятся с высотой шрифта в 1,5 мм.

[ЗЭРЗ]

Я пробовал на заводе резать лазером кузов для ВЛ-40у, лазер тонкие детали типа оконные переплеты кабины попросту сжигает. Да и поверхность среза не плоская а зубчатая, вобщем, не понравилось. Может лазерная установка для этих целей неподходящая...

[Timon]

Я пользовался данными услугами.
Ничего не оплавляет, все мелочи прорабатывает, но впечатления двоякие.

[backfire]

Думаю этот скан снимет вопросы. Толщина латуни 0,08 мм

[vover]

А что за установка используется у Вас?

[backfire]

Оптоволоконный лазер.

[vover]

А что нужно, чтобы заказать порезку у Вас? И возможно ли такое в принципе?

[backfire]

Пишите в личку все решим.

[ЗЭРЗ]

Вау, мне нравится.

[Arseny]

Я как раз недавно проходил обучение работе на лазерном станке.
Но там предостерегали от того, чтобы работать с фольгой и металлом. Видимо, из-за того, что луч может отразиться.
Это какой-то специальный станок или есть хитрые приемы?

[backfire]

Вы учились работать на CO2 лазере, он действительно не может резать металлы и все что он может это зайчики пускать. У меня лазер оптоволоконный, у него насколько иной принцип работы, длина волны лазера. Поэтому тут все в порядке.

[backfire]

Лазерная гравировка - технология позволяющая изготавливать различные дополнения для моделей из листовой латуни толщиной 0,08-0,3мм.
Возможно производить резку и точно гравировать на нужную глубину до сотых долей миллиметра. Главным преимуществом технологии является возможность изготовить любую деталь индивидуально в неограниченном количестве, от одной штуки.
Размеры одной пластины до 160*100 мм, что позволяет поместить любые детали "модельных" размеров.
Цена привязана к длине реза и площади гравировки. Рассчитывается индивидувльно.
Оплата картой Приват, доставка Нова Пошта, Интайм, Укрпошта.

[SERIK]

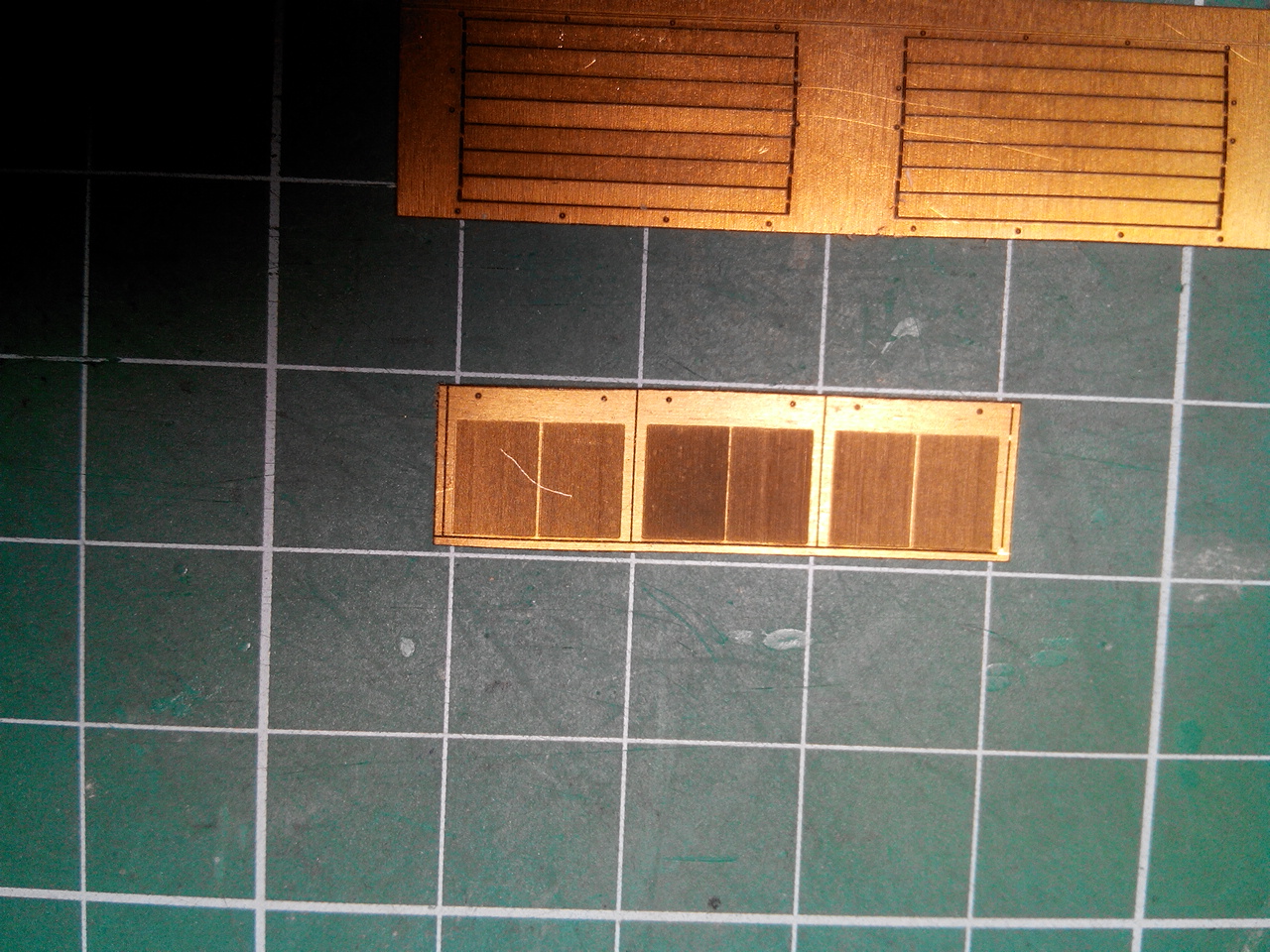

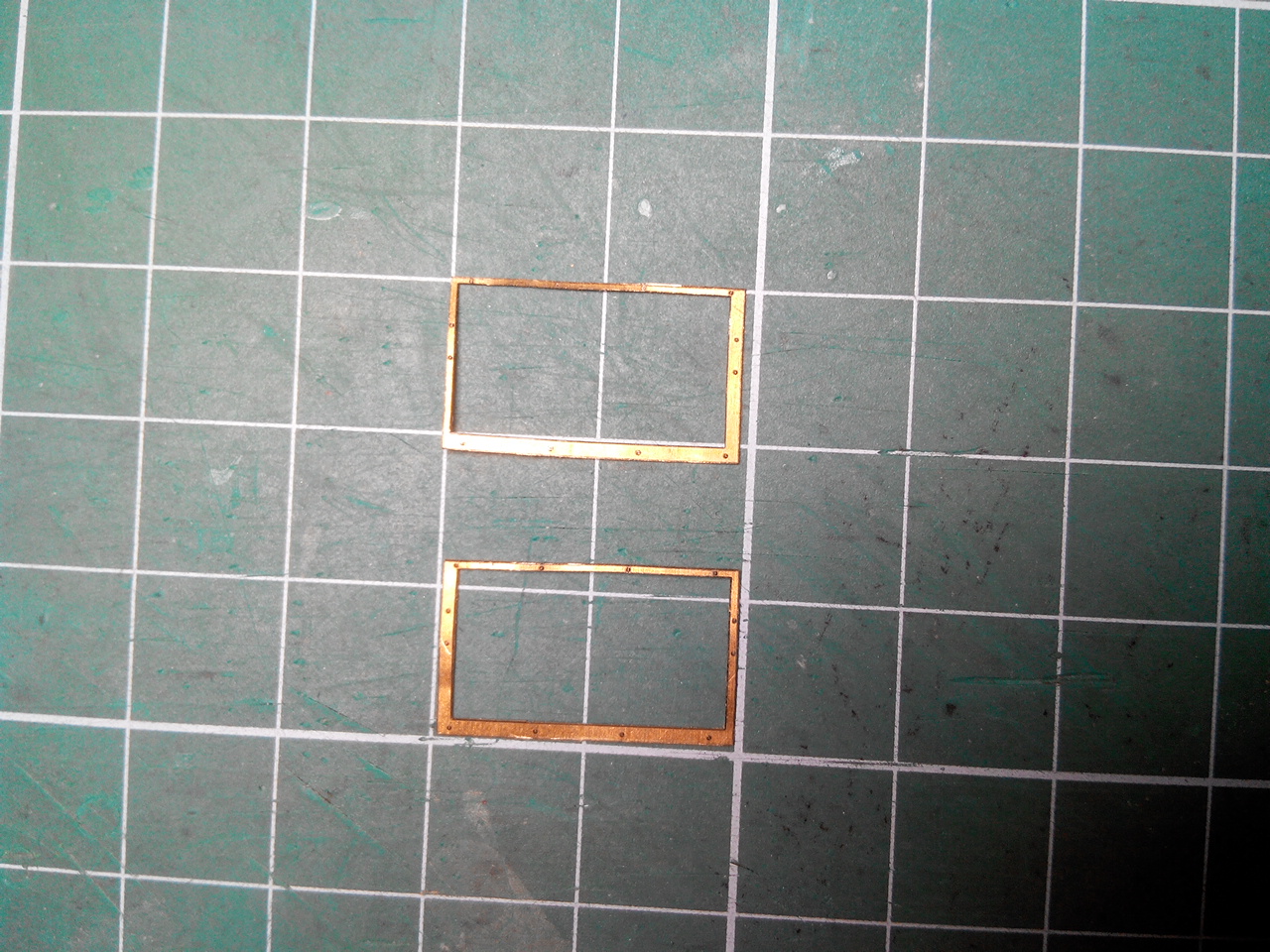

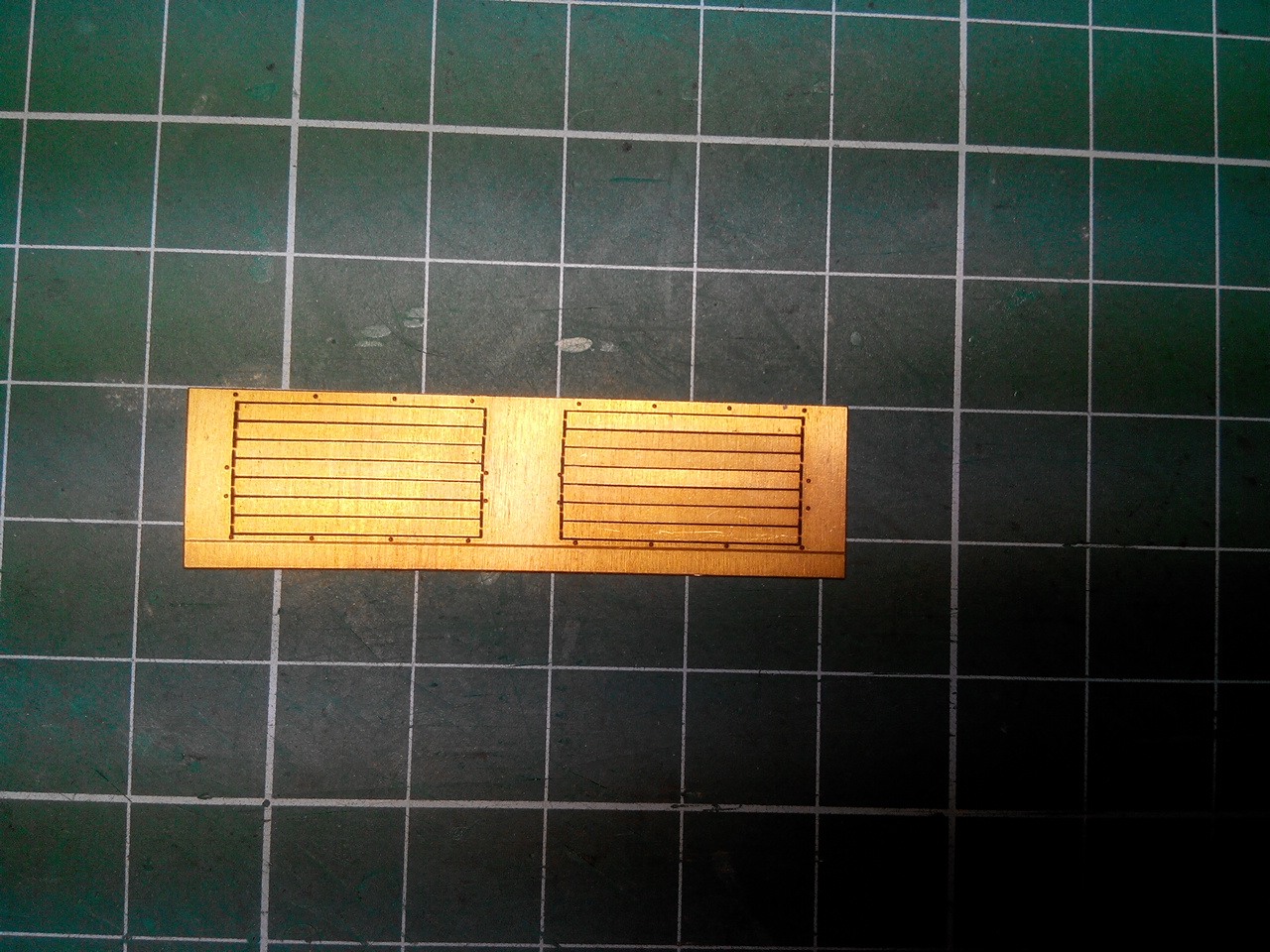

Додам ще я фото отриманих деталей від топікстартера. Висновки робіть самі. Але як на мене, то порівняно з цією супер лазерною технологією,травло таки рулить.
